Евровилка с обычной розеткой

Евровилка с обычной розеткой

Наверняка каждый из вас замечал в основании электрических вилок некоторых мелких бытовых электроприборов вот такие симметричные вырезы, которые формой своей напоминают замочную скважину.

С первого раза даже сложно предположить, для чего нужны эти вырезы и почему они имеют именно такую форму?

Для начала обозначим, что видов розеток и вилок существует огромное множество. Они различаются по пропускаемому току, по наличию или отсутствию массы, по форме штырей и т.д.

Сейчас нас интересует та классификация, которая различает розетки и вилки по наличию или отсутствию третьего контакта — массы. Если говорить совсем просто, масса (еще называют «заземление») позволяет обезопасить человека от удара электрическим током.

Не все электроприборы нуждаются в заземлении. Например, мелкие бытовые устройства (фены, пылесосы, блендеры и т.п) обычно снабжаются вилками без заземляющего контакта.

Однако в целях безопасности все большее количество приборов-потребителей электричества оснащается заземляющими контактами. Они тоже могут быть представлены по разному.

Для ответа на поставленный вопрос проведем кратенький ликбез по видам реализации заземления.

В России и большинстве стран Европы, например, большое распространение получили розетки и вилки, которые в международной классификации обозначаются, как «Тип F».

Это привычная нам розетка с заземляющими контактами в виде скоб. К ней имеется и специальная вилка, на которой сверху и снизу имеются два контакта.

Однако в ряде некоторых других Европейских стран, в частности Франции, используется другой стандарт вилок и розеток, который называется «Тип E». Здесь заземляющий контакт выполнен в виде металлического штыря:

К нему имеется и отдельная вилочка, в которой проделано специальное отверстие для массы:

Так как между странами Европы идет активное сотрудничество в области экономики, многие электроприборы стали снабжаться универсальными вилками, которые можно использовать с розетками и первого, и второго типа.

Обратите особое внимание на эту вилку. Напомню, она может использоваться и со скобами, и со штырями в разных типах европейских розеток для соединения контактов массы.

Теперь представляем себе ситуацию. У нас имеется прибор, не требующий заземления (например, обычный фен), который нужно включить в розетку современного стандарта с контактами заземления (а их два вида, напомню).

Для того, чтобы контакты заземления не мешали основанию такой вилки подключиться к розетке, в первой и делаются вот такие вырезы, по форме напоминающие замочные скважины.

Плоские прорези здесь необходимы для того, чтобы подключению не мешали металлические пластинки в розетках типа F.

Окружности же позволяют использовать эти вилки и с розетками типа E, чтобы в них беспрепятственно проходил заземляющий штырь.

На этом все! Опытных электриков прошу не ругаться за терминологию, т.к. вся информация была максимально упрощена для облегчения восприятия.

Все скидки и промокоды в одном месте

Вы там как, готовы к осенним распродажам? Чтобы не пропустить самые интересные и выгодные предложения, подпишитесь на полезный телеграм-канал Пикабу со скидками. Да, Пикабу не только для отдыха и мемов, но и для экономных покупок!

В «Пикабу Скидки» вы найдете актуальные предложения:

• доставки еды (KFC, Delivery Club, «Папа Джонс»);

• книги («Читай-город», «Литрес», Storytel);

• услуги и сервисы («Делимобиль», Boxberry, «Достависта»);

• маркетплейсы и гипермаркеты (Ozon, «Ашан», «Яндекс.Маркет»);

• одежда и обувь (Adidas, ASOS, Tom Tailor)

• бытовая техника и электроника («М.Видео», «Связной», re:Store);

• товары для дома (IKEA, «Леруа Мерлен», Askona);

• косметика и парфюмерия («Л’Этуаль», «Иль де Ботэ», Krasotka Pro);

• товары для детей («Детский мир», MyToys, Mothercare);

• образование («Нетология», GeekBrains, SkillFactory);

• аптеки и здоровье ( Linzi.ru , iHerb, интернет-аптека 36,6);

• и еще куча-куча всего.

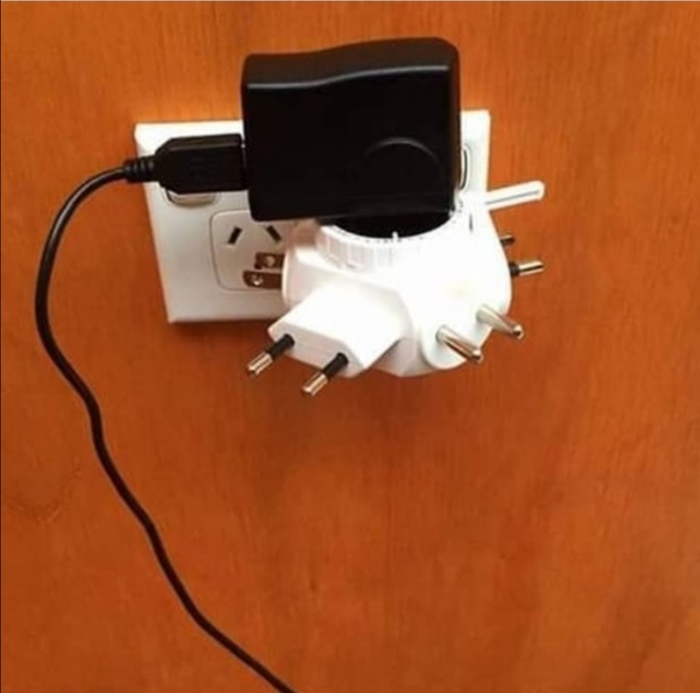

Не очень безопасный электроразветвитель

Самая большая в мире электрическая розетка и вилка

Вы когда-нибудь задумывались о том, что все плавающие ветряные турбины, нефтяные вышки и платформы, подводные генераторы и сейсмологические учетные устройства, работающие далеко от берега, нуждаются в электроэнергии?

Наверное, вам кажется, что с суши к ним тянутся длинные провода, и так оно и есть. Но эти провода, поверьте, отличаются от тех, которые идут от вашего телевизора к розетке. И прежде всего потому, что они не могут быть фиксированной длины. Плавающие платформы передвигаются, и значит шнуры, по которым идет электроэнергия, должны увеличиваться с увеличением расстояния от плавающей конструкции к берегу. Помимо этого, такие конструкции должны иметь возможность функционировать автономно, ибо часто они оказываются в суровых погодных условиях, когда к ним из-за штормов и ненастий невозможно подплыть.

Подводное сейсмической устройство для учета данных сигналов активности земли

Но, самое важное, это то, что такие электрокабели не могут плавать НА воде, иначе они создадут непреодолимые препятствия для судов. И значит, они должны лежать на морском дне.

Читать еще:  Розетка таймер для водонагревателя

А теперь представьте, что каждый раз, когда плавающие платформы перемещаются, длину этих кабелей приходится увеличивать или уменьшать, а значит должен существовать специальный способ их скрепления под водой. Однако, по правде говоря, баловаться с высоким напряжением в воде — не очень хорошая идея. К тому же любые заглушки в местах разъемов могут дать «течь», и в итоге электрический разряд попадет в воду, убив на многие километры вокруг всю океаническую жизнь. Да и поднимать кабели на поверхность, ожидая, пока они полностью просохнут, тоже опасно, дорого и долго.

Выход для решения данной проблемы существует – это гигантский удлинитель-разъем GreenLink Wetmate MacArtney 11 кВ, мощностью одиннадцать тысяч вольт, и силой тока 400 ампер, который морские строители и электрики называют «мокрым помощником». Он позволяет рабочим подключать и отключать плавучие платформы и подводные генерирующие устройства над водой. При этом его конструкция глобально очень схожа с работой обычной электрической розетки и вилки, где есть «мама» — то есть сама розетка и «папа» — непосредственно вилка.

На этом фото вы видите «женскую» часть разъема.

А это самая большая в мире, гигантская электрическая вилка, которая даже внешне очень похожа на обычную вилку от бытового утюга. И обратите внимание на толстую пластмассовую изоляцию, окружающую кабель – это та защита, которая отделяет человека от 11 000 вольт, приходящих через провод.

В итоге, на сегодняшний день «мокрый помощник» GreenLink Wetmate MacArtney 11 кВ является единственным в своем роде решением для плавучих конструкций по своей подзарядке. И единственной и самой огромной в мире электрической розеткой и вилкой. Этот разъем сокращает время, необходимое для подзарядки плавучих станций и платформ, и позволяет проводить этот процесс в очень сжатые сроки.

И, невзирая на свою безопасность, рабочие, имеющие с ним дело, все равно не втыкают вручную эту вилку в розетку, а проводят процесс зарядки с помощью кранового устройства, находящегося на судне. Именно оно и соединяет две части этого спецоборудования.

трехпроводная евровилка

Купил электропечку, а там трехпроводная евровилка .Как переделать под обычную розетку

Один из проводов соединён с корпусом печки.Его надо оствить свободным или заземлить в случае неисправности печи вас не ударит электротоком.

а как заземлить ,поподробнее

как узнать какой соединен с печкой провод, что б не разбирать печку

2sena08 Откусить кусачками не понравившуюся Вам евровилку, поставить обычную. При этом потерять гарантию и защитный проводник. Вы на это готовы пойти?
Или просто — купить адаптер.

а там три провода внутри наверное же,да?

2sena08 Что-то мне подсказывает, что Вы правы.

sena08 написал :
Как переделать под обычную розетку

Вредный совет:Расширте отверстия в розетке и все

sena08 написал :
как узнать какой соединен с печкой провод, что б не разбирать печку

Провод который присоеденён к корпусу печки, на вилке выглядит как отверстие (металическая пластина с отверстием).

На фото видно отверстие между штырьков вилки
» >

sena08 написал :
Как переделать под обычную розетку

Заменить розетку на евро.

2sena08 Не надо ничего расширять, отрезать, и разбирать. Поставьте нормальную евро-розетку, с землей, и землю в ней прикрутите к нулю, т.е. «занулите»

Темыч написал :
и землю в ней прикрутите к нулю, т.е. «занулите»

А вот этого делать не нужно! Причем, совсем не нужно! Лучше оставьте контакт пустым, чем так делать.

«»Поставьте нормальную евро-розетку, с землей, и землю в ней прикрутите к нулю, т.е. «занулите»»»
категорически нельзя.

Темыч написал :
Поставьте нормальную евро-розетку, с землей, и землю в ней прикрутите к нулю, т.е. «занулите»

Ну Вы, блин, даете. Это не зануление, а терроризм какой-то.

Можно взять закрытую евророзетку и оттуда сделать вилку на другом конце провода какую Вам понравится. (Удлинитель небольшой)

как-то в магазине наблюдал сюжет:
Парниша права качал — что за фигня, покупаю уже пятый китайский переходник, включаю через него чайник и переходник горит!
За эти деньги он бы давно купил евророзетку.

Dale написал :
А вот этого делать не нужно! Причем, совсем не нужно! Лучше оставьте контакт пустым, чем так делать.

vitaly.M написал :
категорически нельзя.

Kamikaze написал :
Ну Вы, блин, даете. Это не зануление, а терроризм какой-то.

Может я чего то не понял, но по моему уж лучше занулить, чем так оставить. Пример из жизни : системник постоянно бил статикой, причем не слабо, поэтому занулил его (3-его провода нету в проводке) . А вот представьте. если бы он заряд побольше бы накопил, или фазу на корпус пробило , то что бы тогда было? Понятно, что заземление на порядок лучше чем зануление, но ведь » на безрыбье и рак рыба» .

Темыч написал :
Понятно, что заземление на порядок лучше чем зануление

Распространенное заблуждение.
Заземление куда? На водопровод? На батарею? На свое ведро под балконом? На токоотвод грозозащиты, свисающий за окном?

ПУЭ-6 написал :
1.7.39. В электроустановках до 1 кВ с глухозаземленной ней-
тралью или глухозаземленным выводом источника однофазного тока, а
также с глухозаземленной средней точкой в трехпроводных сетях по-
стоянного тока должно быть выполнено зануление . Применение в та-
ких электроустановках заземления корпусов электроприемников без их
зануления не допускается.

Сейчас требование для квартирных домов не изменилось — также должна применяться система TN-(C-)S. Так что единственное законное подключение квартирного РЕ — к нулевому проводу (PEN-проводнику) стояка. Хотя бы через корпус щитка, соединенный с ним. А в идеале — к той шинке, к которой прикручен PEN стояка (или РЕ — при пятипроводном стояке) (эта шинка приварена к корпусу или является его частью).

Читать еще:  Розетка мягкая мебель диваны

Расплавилась вилка и розетка?

Можно ли вилку B6-241 (6А 250В

) от розетки PA16-214 (IP 44) (16А 250В

) для стиральной машины, подключить в обычную розетку PC16-471 (16А 250В

Поставил обычную розетку PC16-471 (16А 250В

) без заземления. Проводка алюминиевая без заземления (две жилы алюминиевых в белой изоляции) .

Подключал стиральную машину, её вилку литую (10/16А 250V

) в розетку-удлинитель PA16-214 (IP 44) (16А 250В

) а вилку B6-241 (6А 250В

) этого удлинителя в обычную настенную розетку PC16-471 (16А 250В

С каждым разом подключения по такой схеме нагревалась вилка и розетка, расплавилась и вилка и розетка, чуть вытянул вилку из розетки в итоге.

В чём проблема? До установки новой розетки на старой настенной розетки этот удлинитель PA16-214 (IP 44) (16А 250В

) и стиральная машина подключались, и ничего не плавилось, не подгорало. Может лучше купить аналогичную розетку типа РС16-526 — розетка с безвинтовыми контактными зажимами скрытой установки?

Ну алюм, так алюм. Нельзя использовать удлиннители для подключения стиралок. Провести в ванную, где стиралка, провод ВВГ3х2.5, подключить его в щитке через дифференционный автомат 16А, 10мА. , третюю жилу (зануление) — на клеммник нуля, расположенный ДО счётчика и входного автомата. Розетку в ванной — ставить не ниже 20см. от пола, а так же — не ближе 50см. от труб отопления и раковин/ванн. , Не ниже IP44

Проблема в том, что и вилка, и розетка рассчитаны на определенное количество соединений разъединений порядка 500. Контакты банально механически изнашиваются. Если ты меняешь розетку, в которую включал только одну и ту же вилку, логично предположить, что и вилке уже конец.
А уж видишь твое творчество греется — надо в голову включать и искать причину, приглашать специально обученного мастера, а не ждать когда полыхнет. И настоятельно рекомендую решить вопрос с подключением контура заземления, естественно не от системы уравнивания потенциалов (водопровод и отопление).

Вообще удлинители не рассчитаны на то что бы включать в него чайник, стиральную машину и прочие нагревательные приборы. Для этого нужна отдельная линия от электрощитка и розетка. Можно включить DVD,ноутбук, саббуфер, телевизор, настольную лампу. Китайские примитивные лучше не брать вообще ну если только зарядку для телефона туда воткнуть. Скорей всего у тебя китайский там пластина контакта деформировалась, плохой контакт по этому греется и плавится. Можно разобрать, почистить подогнуть. Но скоро опять так же будет, потому что дешёвый китайский.

Я тоже живу в панельной пятиэтажной хрущевке с алюминиевой проводкой. Мы тоже первое время по незнанию (мужчин в доме нет) , также как и Вы включали машину через переноску и переходник, вилка у стиральной машины расплавилась, пришлось ее менять.
Из щитка в подъезде мы вывели на машину отдельный провод, подключили к нему розетку с заземлением и теперь все нормально.

Вот наша розетка под машину:

Делайте и Вы срочно также, иначе сгорите.

Проблема в том, что у тебя руки кривые и голова плохо работает! Независимо от типа розетки и вилки, они нагреваются, если в них плохой контакт в соединениях! Если ты видишь, что розетка и вилка нагреваются, нужно немедленно их отремонтировать и не ждать, когда они расплавятся. И не следует эксплуатировать стиральную машину без заземления, если ты не хочешь, чтобы тебя пришибло током!

Евровилка

Материал из Википедии — свободной энциклопедии

Не путать с вилкой Schuko!

Читать еще:  Чем проходная розетка отличается от простой

Евровилка (Europlug, CEE 7/16) это плоская двухполюсная штепсельная вилка для переменного тока (только вилка, евророзетка не существует). Рассчитана на напряжение до 250В и ток силой до 2,5А [1] . Обычно отливается вместе с питающим шнуром прибора. Совместима с бытовыми розетками во всех европейских странах, за исключением розеток BS 1363, применяемых в Великобритании, Гибралтаре, Ирландии, Мальте и на Кипре. При разработке была сделана ставка на совместимость с как можно большим количеством розеток, технологичность и безопасность.

В России евровилкой и евророзеткой (с маленькой буквы) часто ошибочно называют разъёмы типа Schuko, видимо из-за того, что вилки Schuko были первыми из несовместимых с советскими розетками (а значит, выделявшимися на общем фоне) вилками, которые устанавливалась на приборы, поставляемые из Европы (в данном случае Германии). Приборы с настоящей Евровилкой CEE7/16 поставлялись в Россию и до падения железного занавеса (например из ГДР, Чехословакии), но вследствие совместимости вилок с советскими розетками, этот факт оставался незамеченным.

Содержание

История

Конструкция Евровилки была разработана в 1963 году и опубликована в XVI Листе Стандартов во второй редакции публикации № 7 международной комиссии по стандартам электрооборудования (International Commission on the Rules for the Approval of Electrical Equipment, CEE) [2] . В основу разработки легло большинство стандартов силовых розеток, распространённых на территории Европы. Евровилку также называют вилкой «CEE 7/16». В 1975 году она была также принята в Техническом Отчёте 83 Международной Электротехнической Комиссии (IEC) как вилка C5 (ныне IEC/TR 60083 [3] ), а в июле 1990 года как европейский стандарт EN 50075 [1] .

Устройство

Штыри Евровилки имеют длину 19 мм и диаметр 4 мм. Каждый штырь на протяжении 10 мм от корпуса покрыт изоляцией, диаметр изолированной части — 3,8 мм. Два контакта не параллельны друг другу, слегка сходятся и пружинят; их центры отстоят друг от друга на 17,5 мм на концах и на 18,6 мм у корпуса. Упругость штырей создаёт достаточное усилие для надёжного контакта в розетках любого поддерживаемого типа. Корпус вилки имеет ширину 35,3 мм и толщину 13,7 мм на протяжении 18 мм. По краям корпус имеет скосы под углом 45°. [1]

  • надёжный контакт устанавливается только когда вилка вставлена до конца;
  • когда вилка вставлена в розетку любого типа, токоведущие части недоступны для прикосновения;
  • невозможно вставить вилку таким образом, чтобы один штырь касался токоведущих контактов розетки, а к другому можно было бы прикоснуться (хотя такое включение возможно в некоторые переходники и тройники, изготовленные без учёта норм безопасности).

Евровилки разработаны для маломощных устройств класса II, работающих в домашних условиях и не нуждающихся в защитном заземлении.

Несовместимость с британскими розетками

Евровилка несовместима с британскими розетками BS 1363 13А по крайней мере по трём причинам:

  • У розеток BS 1363 есть шторка для защиты от детей. Шторка открывается только при вставке заземляющего штыря.
  • В Великобритании предохранители электроприборов расположены в вилке, а электропроводка — кольцевая, защищённая предохранителями на большой ток (чаще всего 32 А). Евровилка рассчитана на радиальную электропроводку, когда небольшие группы потребителей защищены быстродействующими автоматами на 10-16 А. Поэтому подключенная к британской розетке Евровилка может привести к пожару при повреждении шнура.
  • Расстояние между штырями Евровилки (13,5±0,5 мм) примерно на 2 мм меньше, чем соответствующее расстояние у розетки BS 1363 (15,8 мм [4] ). Чтобы вставить Евровилку в британскую розетку, нужно отогнуть каждый штырь примерно на 1 мм. Из-за того, что изолированный участок штыря Евровилки меньше в диаметре, Евровилку будет сложнее вытащить. Хотя диаметр штыря Евровилки соответствует толщине контактов вилки BS 1363, последние на 6,35 мм шире, и расставлены намного дальше друг от друга, поэтому этого надёжность контакта будет зависеть от исполнения розетки.

Несмотря на это, во многих странах, где на рынке имеются как BS 1363, так и Евровилки (например в Малайзии), Евровилки всё же вставляют в розетки BS 1363.

На оборудовании, оснащённом Евровилками должно быть предупреждение о том, что оно не подходит для использования совместно с британскими розетками. [5] . Для подключения к британской розетке прибор с Евровилкой должен быть оснащён переходником, содержащим предохранитель. Такой переходник технологичен в производстве и почти неотличим по габаритам от обычной вилки BS 1363.

BS 546

В то время как современные розетки BS 546 содержат предохраняющие шторки, похожие на шторки розеток BS 1363, Евровилка должна подходить к розетке типа BS 546 на 5 А.
