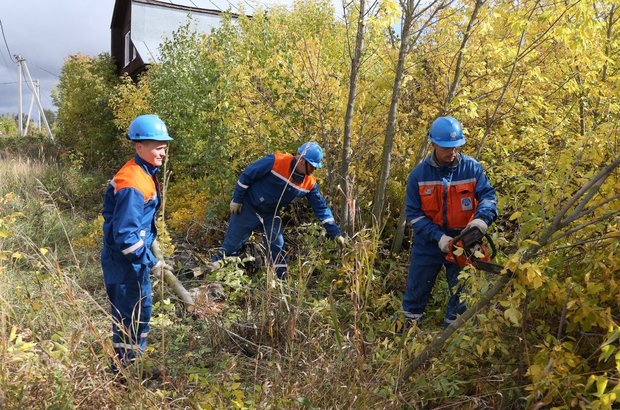

«Работы по повышению надежности электроснабжения ведутся круглый год. Мы не оставляем без внимания ни один населенный пункт — оцениваем состояние электроустановок, возможности их дальнейшей эксплуатации. Где-то проводим небольшие по объему работы, для поддержания работоспособного состояния оборудования, а в некоторые населенные пункты заходим с полной реконструкцией. Ей подлежат наиболее изношенные и загруженные участки сетей, в которых могут возникнуть или уже возникли вопросы по качеству электроснабжения потребителей».

В зоне ответственности Приволжских электрических сетей в последние годы наблюдается устойчивый рост числа новых присоединений к электрическим сетям. Общее количество является наибольшим по сравнению с другими филиалами компании. Например, по сравнению с 2020 годом количество заключенных договоров на технологическое присоединение увеличилось на 30%. При этом подключая новых потребителей должен быть обеспечен необходимый уровень качества электроэнергии как для новых, так и для ранее подключенных потребителей.

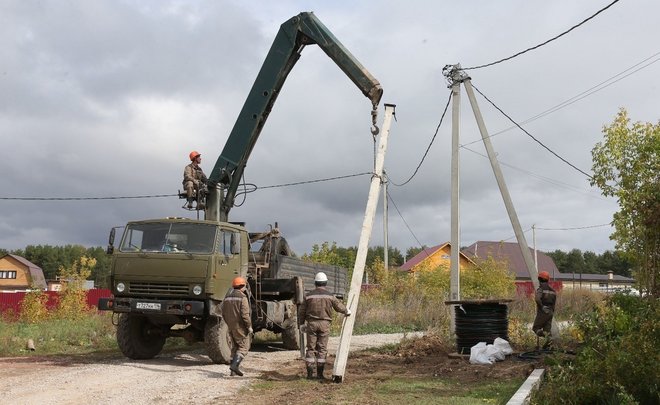

Так, в поселке Бирюли Высокогорского района РТ проводится строительство дополнительной воздушной линии 0,4 кВ. На существующих опорах подвешивается самонесущий изолированный провод (СИП), независимый от эксплуатируемой на данный момент ВЛ 0,4 кВ. Часть потребителей населенного пункта будет запитана от старой линии, других — переведут на новый источник питания. Это обусловлено необходимостью равномерного распределения возросшей нагрузки на электрическую сеть: поселок — бывшая пустующая окраина н. п. Бирюли активно застраивается в последние годы. А современные стандарты проживания в частном секторе диктуют многократно возросшие объемы энергопотребления. Так, помимо набора необходимой для жизнеобеспечения бытовой техники с многократно увеличенной потребляемой мощностью, возникают и новые подходы к обустройству помещений, в том числе и электрическое отопление жилых и вспомогательных помещений. Именно поэтому в последние годы нередки заявки на подключение используемой обычно для подключения энергоемких установок электрической сети 380 В (обычно — 220В), а это совершенно иная нагрузка на электрическую сеть.

«Индивидуальное жилищное строительство бурно развивается, поэтому ведется активное строительство максимально приближенных к потребителю новых распределительных сетей в районе — только в этом году в направлении технологического присоединения построили 31,7 км ВЛ 0,4 кВ и 11,7 км ВЛ 10 кВ, ввели в работу 24 новые трансформаторные подстанции, а 16 КТП заменили с увеличением мощности. Все эти электроустановки обеспечат жителям высокое качество напряжения, это значит, что проживание в сельской местности ничуть не уступает в бытовом комфорте жизни в мегаполисе, — поясняет главный инженер Высокогорского РЭС Сергей Владимиров, — а стремительно возводимую вслед за ИЖС сопутствующую социальную инфраструктуру обеспечиваем электроснабжением по второй категории надежности (то есть с питанием от двух независимых источников)».

Такие большие объемы выполняют подрядные организации — исполнителем работ на данном объекте выступает ООО «Казаньэнергострой» (генеральный подрядчик «Опора плюс») — организация успешно зарекомендовала себя на протяжении многолетнего сотрудничества с филиалом. А вот в зону ответственности персонала ПЭС входит поддержание в работоспособном состоянии электрохозяйства на всей территории, и ежегодная работа по частичному ремонту электроустановок во всех населенных пунктах проводится собственными силами. Среди них и расчистка охранных зон ЛЭП от древесно-кустарниковой растительности.

Марат Гиниятуллин, начальник Высокогорского РЭС:

«Чтобы вырастить хорошего электромонтера, требуется не меньше трех лет, — наряду с электромонтажными навыками, например, по подъему опор и монтажу провода, он должен досконально знать локальные особенности: схемы электроснабжения населенных пунктов, местоположение ТП, даже факторы, которые могут стать причиной перерыва в электроснабжении, для того, чтобы во внештатной ситуации оперативно принять верное решение».

В населенном пункте Нурма Балтасинского района (1 400 домохозяйств) в этом году также большие перемены, которые заметны не только вооруженному глазу энергетиков, но и местным жителям. Такая реконструкция в этом недалеком от районного центра Балтаси поселке не проводилась с 1990 года: четыре трансформаторные подстанции с окраин перенесли на улицы поселка, возвели новые линии электропередач (13,5 км ВЛ 0,4 кВ и 10 км — ВЛ 10 кВ), часть старых линий, обновление которых не происходило с 1990 года, демонтировали.

Как разъясняет главный инженер Балтасинского РЭС Айдар Сабирзянов, перенос трансформаторных подстанций с окраин в центр нагрузок сократил протяженность воздушных линий и позволил исключить падение напряжения, а модернизированная посредством технологий нового поколения электросетевая инфраструктура безопасна для жителей (провода изолированные, подстанция полностью закрытая).

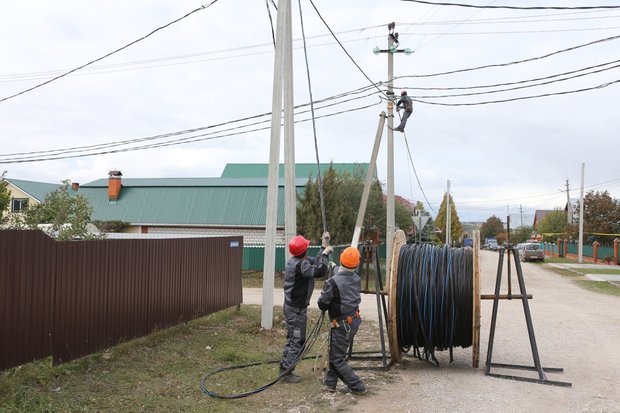

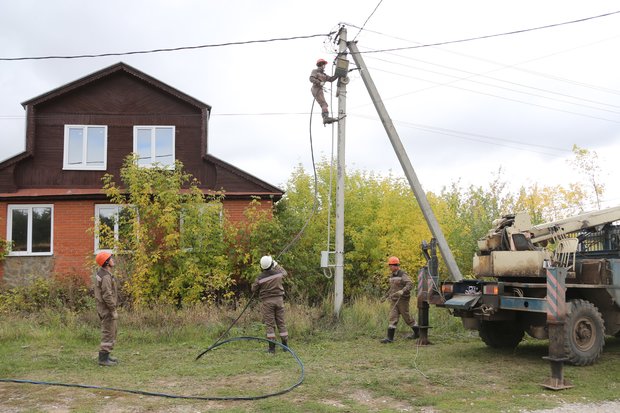

Работы проводит подрядная организация ООО «Спектр», линию не отключают, проводя замену нового оборудования поэтапно. После монтажа и перевода нагрузок на новую КТП, новый объект, обеспечивающий электроэнергией шесть улиц поселка, введут в работу сотрудники РЭС, в обязанности которых и войдет дальнейшая эксплуатация оборудования.

По словам начальника Балтасинского РЭС Руслана Бахтиозина, приоритетность выбора объекта для обновления определяется по результатам оценки технического состояния и с учетом обращений жителей, а также на основании анализа данных, получаемых с автоматизированного оборудования.

«Население ставит высокую планку по качеству электроэнергии так как потребители стараются идти в ногу со временем и пользоваться всеми благами цивилизации, частичные ремонты проблему не снимают, и мы не видели иного выхода кроме как проведения реконструкции для улучшения ситуации в этом активно развивающемся населенном пункте», — отмечает начальник РЭС.

В этом году согласно инвестпрограмме запланированы и ведутся работы еще в одном крупном населенном пункте — селе Янгулово. Всего по Балтасинскому РЭС в этом году обновлено: ВЛ 10 кВ — 3,7 км, ВЛ 0,4 кВ — 21,3 км, и 6 КТП реконструировано (с заменой силовых трансформаторов на большую мощность).

Вездеход на гусеницах на ESP-32 Cam с управлением через Wi-fi и по интернету

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Статья относится к принтерам:

ESP-32 Cam — это недорогой микроконтроллер со встроенным Wi-fi модулем, а также простой камерой. Благодаря этим свойствам, с его помощью можно создавать проекты с удалённым доступом к камере и всеми сопутствующими возможностями микроконтроллера. В этом обзоре я покажу вам вездеход на гусеницах, который работает на ESP-32 Cam.

  • Функции у этого вездехода такие:
  • возможность управления по Wi-fi;
  • возможность управления через интернет из любой точки мира;
  • управление с любого устройства, где есть браузер;
  • доступ к бортовой камере и возможность смотреть через неё, куда он едет.

Комплектующие

Электроника

  • микроконтроллер ESP-32 Cam;
  • драйвер моторов L298N;
  • моторы постоянного тока с редуктором — 2 шт;
  • сервомотор SG-90;
  • аккумуляторы 18650;
  • отсек для одного аккумулятора 18650 — 2 шт;
  • выключатель;
  • провода дюпоны;

Электроника обошлась мне примерно в 25$.

Прочие мелочи

  • болты М3 х 5 — 21 шт.
  • болты М3 х 10 — 4 шт.
  • болты М3 х 18 — 4 шт.
  • болты М3 х 25 — 4 шт.
  • гайки M3 — 33 шт.
  • болты М5 х 30 — 6шт.
  • гайки М5 х 12 шт.
  • подшипники 625-2RS (5х16х5мм) — 6 шт.

Схема подключения

Схема проста и понятна, будьте внимательны при подключении.

В видео выше видно, что я использую три аккумулятора 18650, но позже практика показала, что это много, и нужно использовать только два. Поэтому сделайте, как на схеме — два аккумулятора. Я использовал по 3 400 мА/ч, это позволяет работать вездеходу долгое время без зарядки, но можно использовать и меньшей ёмкости.

Питание микроконтроллера должно быть строго 5 вольт, но в схеме используется два аккумулятора 18650 по 3,7 вольт. Поэтому ESP-32 Cam питается от 5-ти вольтового выхода драйвера моторов L298N. Если драйвер моторов запитывать в 12-ти вольтовый вход, то 5-ти вольтовый работает как понижающий преобразователь и даёт нам стабильные 5 вольт. Перед включением убедитесь в правильной полярности питания ESP-32 Cam, иначе можно вывести его из строя.

Сервомотор нельзя запитывать на 5-ти вольтовый выход драйвера, иначе ESP-32 Cam перезагружается при повороте вала сервы. Поэтому сервомотор приходится подключать к 12-ти вольтовому выходу и питать непосредственно от двух аккумуляторов, то есть от 7,4 вольт, что немного больше максимально допустимых для SG-90 5 вольт, но на практике на качестве его работы это не сказывается.

Если после сборки моторы вращаются не в ту сторону, куда нужно, то поменяйте их полярности подключения к драйверу.

Скетч

Нет смысла долго рассказывать о том, как прошивать ESP-32 Cam, так как в интернете есть большое количество качественных материалов по этому поводу. Найдёте сами. Я прошивал через Arduino IDE — это самый простой способ. IDE потребует определённой несложной настройки для прошивки — найдёте в интернете, что именно и как настроить.

Для прошивки вам понадобится программатор с поддержкой UART. Микроконтроллер для загрузки скетча нужно подключить как на схеме ниже.

Если всё подключили правильно, то гребёнка ESP-32 Cam, которая нужна для прошивки, будет полностью свободной и можно будет прошивать, не вынимая микроконтроллер из корпуса.

Саму прошивку и сопутствующие файлы можно скачать на Github. Имеется четыре версии прошивки:

  • Car_AP_ENG — вездеход становится точкой доступа и раздаёт Wi-fi, интерфейс панели управления на английском языке.
  • Car_AP_RUS — вездеход становится точкой доступа и раздаёт Wi-fi, интерфейс панели управления на русском языке.
  • Car_WS_ENG — вездеход подключается к вашей домашней точке доступа, интерфейс панели управления на английском языке.
  • Car_WS_RUS- вездеход подключается к вашей домашней точке доступа, интерфейс панели управления на русском языке.

В каждой прошивке имеется по два файла. Открывайте через Arduino IDE файл с расширением .ino, тогда во второй вкладке появится и второй файл.

Прошивка, при которой ESP-32 Cam становится точкой доступа, позволяет подключиться к вездеходу по Wi-fi с помощью любого устройства и управлять им через браузер. Удобно, если поблизости нет работающей точки доступа. В этой прошивке в файле Car_AP_***.ino в строках 3 и 4 указаны SSID и пароль от сети, которую создаст ESP-32 Cam.

const char* ssid = «Car»;

const char* password = «123456789»;

К ней и нужно будет подключиться, а затем перейти в браузере на IP 192.68.4.1.

Прошивка, при которой ESP-32 Cam подключается к имеющей точке доступа, позволяет управлять вездеходом через любое устройство, которое подключено к этой же сети, а также через интернет (но об этом ниже, так как требуется дополнительная настройка). В файле Car_WS_***.ino в строках 3 и 4 укажите вместо звёздочек SSID и пароль от сети Wi-fi, к которой вездеход должен подключиться.

const char* password = «*************»;

У каждого будет свой IP для доступа к панели управления через браузер. Чтобы его выяснить, отключите после прошивки ESP-32 Cam от компьютера и отключите перемычку между контактами IO0 и GND, затем подключите к компьютеру через программатор заново. В Arduino IDE откройте монитор порта и увидите IP. Если не увидели, то не отключая микроконтроллер от компьютера, перезагрузите его, нажав на маленькую кнопку Reset на плате. По увиденному в мониторе порта IP, нужно переходить, чтобы попасть в панель управления.

Во всех четырёх прошивках в файле app_httpd.cpp есть возможность откалибровать скорость вращения моторов. Эти китайские моторы с редуктором могут давать разные обороты при одинаковом напряжении. Из-за этого вездеход может при движении отклоняться влево или вправо, вместо того, чтобы ехать строго прямо. Строки 4 и 5 позволяют настроить обороты.

int speedBalansR = 0; // Если автомобиль отклоняется влево, уменьшите скорость правого мотора.

int speedBalansL = 0; // Если автомобиль отклоняется вправо, уменьшите скорость левого мотора.

Переменные speedBalansR и speedBalansL управляют скоростью правого и левого моторов, соответственно. Эти переменные могут обретать значения от 0 до 250. Чем меньше значение, тем выше скорость мотора. 0 — максимальная скорость, установлено по умолчанию.

Если вездеход у вас отклоняется влево или вправо, то уменьшите скорость правого или левого моторов, увеличивая нужную переменную с шагом, например, в 5 единиц, и загружая прошивку после каждого увеличения. После каждой загрузки прошивки проверяйте, насколько скорректировалось направление при езде и добейтесь строго прямого движения.

Например, мне пришлось установить speedBalansL на 15. Но у всех будет по разному, некоторым повезёт, и моторы будут работать одинаково, тогда не надо ничего здесь менять.

Если вы ничего не поняли по калибровке моторов, то просто не делайте это. Это не обязательный шаг.

Больше ничего в прошивке корректировать не обязательно.

Веб-интерфейс для управления

Панель управления задаётся веб-интерфейсом прямо в прошивке, поэтому не придётся устанавливать никаких приложений. И это позволяет управлять вездеходом из любого устройства, в котором есть браузер и Wi-fi-модуль.

Если вы управляете вездеходом с компьютера, то можете пользоваться клавишами W, A, S, D для того чтобы задать направление движения и P — для остановки. Клавиша L — включает подсветку, а K — выключает.

Если не включить галочку «Без ост.» («No stop»), то вездеход будет ехать рывками при нажатии на ту или иную кнопку направления. Если включить эту галочку, то он будет ехать беспрерывно, пока не нажать на кнопку «Стоп».

Также в панели управления имеются бегунки для управления скоростью моторов и поворотом сервопривода, который поворачивает камеру вверх и вниз.

Если получаете дёрганное видео при стриме с бортовой камеры, то попробуйте уменьшить разрешение и качество видео. Но ESP-32 Cam действительно хорошее видео не даст — камера всего 2 Мп, и процессор не достаточно мощен.

Как получить доступ к веб-интерфейсу ESP-32 Cam через интернет

Это наверное самая интересная функция, которая есть у вездехода — можно настроить всё так, что управлять им можно будет из любой точки мира, где есть интернет. Сделать это легко.

Для управления через интернет подойдёт только прошивка CAR_WS_***, то есть та, когда ESP-32 Cam подключается к существующей точке доступа. У этой точки доступа обязательно должен быть выход в интернет.

Загрузите в вездеход скетч CAR_WS_*** на русском или английском языке и выясните IP, который он получил в вашей сети. Затем зайдите в настройки вашего роутера, и в опции Хост DMZ задайте этот IP.

Теперь ваш вездеход всегда будет иметь этот IP, даже если вы перезагрузите роутер.

Затем зайдите в настройки «DDNS» и зарегистрируйтесь в одном из поставщиков услуг. На нём вы будете регистрировать бесплатное доменное имя (третьего уровня), с помощью которого можно будет достучаться до ESP-32 Cam через интернет.

Я рекомендую поставщика услуг No-IP. В бесплатном тарифе домен в этом сервисе нужно будет продлевать каждые три месяца. Зарегистрируйтесь в No-IP, зарегистрируйте там себе доменное имя. И в настройках роутера в разделе «DDNS» введите логин и пароль от No-IP и доменное имя.

Убедитесь, что роутер соединился с No-IP и появился статус «Подключен». Теперь вы можете получить доступ к веб-интерфейсу ESP-32 Cam через интернет, введя в адресной строке браузера зарегистрированное доменное имя.

Доменное имя в No-IP имеет IP, который был выдан вам провайдером на данный сеанс подключения.

У большинства пользователей IP динамический и если вы перезагрузите роутер, то он изменится, соответственно связь с ESP-32 Cam нарушится. Чтобы этого не происходило, скачайте приложение DUC, которое будет автоматически менять IP вашего домена, каждый раз, когда меняется IP, выданный вам провайдером. DUC нужно установить на любой компьютер, который постоянно подключен к той же сети Wi-fi, что и вездеход. Поддерживаются системы Windows, MAC и Linux. DUC потребует простых настроек — необходимо авторизоваться в приложении и выбрать нужное доменное имя.

Также для работы DDNS вам понадобится белый IP. Некоторые провайдеры выдают своим абонентам серые IP. Если ваш IP подходит под одну из следующих масок, то у вас серый IP:

192.168.xxx.xxx

172.16.xxx.xxx

10.xxx.xxx.xxx

127.xxx.xxx.xxx

169.254.xxx.xxx

Если у вас серый IP, то для получения белого вам следует приобрести его вашего провайдера. Стоит недорого, порядка 1$, но платить придётся каждый месяц. За подробностями обратитесь в поддержку вашего провайдера.

Сборка

Модель для 3D принтера можете скачать с Thingiverse. Все детали печатайте пластиком PLA, кроме держателя для ESP-32 Cam. Сам микроконтроллер нагревается во время работы, а если длительно светить светодиодом, то нагревается достаточно сильно, чтобы деформировать PLA. Поэтому держатель микроконтроллера печатайте пластиком ABS или другим термостойким пластиком. Температура микроконтроллера при включённой подсветке может быть где-то до 80 градусов C. Заполнение 20%, разрешение 0,2.

В идеале, колёса и траки гусеницы тоже нужно было печатать ABS или другим пластиком, стойким к износу. Но я напечатал на PLA. Признаков износа пока не вижу.

При сборке вам придётся запрессовывать гайки в подшипники в посадочные места. Будьте аккуратны, чтобы не сломать детали. Убедитесь, что в посадочных местах нет остатков пластика и другого мусора. Не используйте грубый инструмент для запрессовки, обычно хватает силы рук.

Самая долгая и нудная работа — это сборка гусеницы. На каждую гусеницу нужно по 34 трака. Они соединяются друг с другом с помощью нити филамента, диаметром 1,75 мм. Перед соединением очистите отверстия в траках шилом или сверлом, а затем обрежьте нить филамента под углом, чтобы образовался острый конец. Аккуратно вставьте его в отверстия, соединив траки, и обрежьте лишнее. Убедитесь в свободном движении звеньев гусеницы.

Сначала гусеница будет натянута, но со временем она немного растянется. Можно смазать подвижные части силиконовой смазкой.

В видео вначале обзора подробно показывается, как собрать вездеход из напечатанных деталей.

Если нет возможности печатать на 3D принтере, то соберите шасси из подручных материалов. Не обязательно даже делать гусеницы, нормально поедет и на обычных колёсах.
