Распиновка розетки rj 45 — 24 Декабря 2016

Соединяя два компьютера между собой или более, используя Hub/Switch, подключение к сетевой плате компьютера возможно, минуя розетки, непосредственно к разъёмам сетевых плат – коннектором RG 45.

Недостатком этого способа является незащищённый от внешних механических повреждений отрезок витой пары от стены до разъёма сетевой платы. В случае его повреждения придётся устанавливать соединитель или менять всю «косу».

При использовании розетки с разъёмом RJ 45, витая пара полностью скрыта в стене, что исключает возможность её повреждения.

Подключение розетки с разъёмомRJ 45 обычно делается в соответствии с наиболее распространёнными стандартами T568A или T568B. Оба стандарта совершенно идентичны, различия имеются лишь в цветовой гамме проводов, несущих информацию.

Пример подключения компьютерной розетки Legrand :

Для того, чтобы подключить розетку RG 45, вначале с витой пары необходимо удалить внешнюю изоляцию.

Причём, удалять внешнюю оболочку кабеля следует ровно настолько, насколько это необходимо для терминирования отдельных пар. 50 мм будет вполне достаточно.

Далее, разведя скрученные пары в стороны нужно, не снимая изоляцию с проводов вложить их каждый в свой паз контакта, соответствующий стандарту подключения .

После, закрыв крышку и зафиксировав провода, не забудьте обрезать их концы, выступающие из клемм. Розетка подключена.

Монтаж, подключение розетки rj-11

Обжим гнезда rj45, распиновка розетки rj-45, монтаж гнезда витой пары, схем

на розетке должна быть наклейка с указанием распиновки обоих схем А и Весли её нет, просто придется проследить по контактам и нарисовать самомуи еще, что бы легко запомнить распиновку помни что сигнальные контактные пары первый-второй и третий-шестой ).собственно используют, как правило оранжевую и зеленую пары.когда делают кросс кабель то меняют их местами. на одном конце А на другом В.синяя всегда в середине и коричневая сбоку.отсчет начинают с чистого цвета.для работы в 100 мегабит достаточно двух пар, для гигабита понадобится все четыре.

RPI.su — самая большая русскоязычная база вопросов и ответов. Наш проект был реализован как продолжение популярного сервиса otvety.google.ru, который был закрыт и удален 30 апреля 2015 года. Мы решили воскресить полезный сервис Ответы Гугл, чтобы любой человек смог публично узнать ответ на свой вопрос у интернет сообщества.

Все вопросы, добавленные на сайт ответов Google, мы скопировали и сохранили здесь. Имена старых пользователей также отображены в том виде, в котором они существовали ранее. Только нужно заново пройти регистрацию, чтобы иметь возможность задавать вопросы, или отвечать другим.

Чтобы связаться с нами по любому вопросу О САЙТЕ , пишите на почту [email protected] Только все общие вопросы размещайте на сайте, на них ответ по почте не предоставляется.

Распиновка розетки RJ-45

Подскажите пожалуйста распиновку для розетки как на фото, розетка на 2 j-45, но подключить мне нужно один — любой из двух, причём кабель, который мне нужно сюда подключить 4х жильный. Жилки:1) Коричневый2) бело-коричневый3) оранжевый4) бело-оранжевый: https://www.dopbox.com/s/tyww6a71xlfbtz9/2014-05-07%2021.32.16.jpg: https://www.dopbox.com/s/wuzzd4egw0m0x/2014-05-07%2021.33.20.jpg

Оборудование: Распиновка розетки RJ-45

Собственно в чем смысл установки розеток при прокладке сети, если можно подключать кабель напрямую.

Andrey Buyvolov 4 ответа

Есть ИБП powewae 9390 , но ни кабелей ни документации. в нэте ничего не могу нарыть

Есть два устройства с надписями на портах типа RJ-45 RS-485. Какова распиновка кабеля UTP для такого порта?

Kanzeron 2 года назад

Компьютерные розетки RJ-45 Legrand

Сегодня для подключения Интернета и телефона широко используются специально предназначенные для этого розетки Легранд . Они являются наиболее надежной и функциональной продукцией, необходимой для обслуживания таких соединений, но их подключение имеет ряд своих особенностей, которые необходимо знать профессионалам .

Подключение телефонных розеток

Их подключение происходит следующим образом:

снимаем крышку;
через винтовые контакты подсоединяем телефонные провода, к клеммам, имеющим маркировку L2 и L1.

Если маркировку не видно, нужно помнить, что подключение телефонной линии происходит к зеленому и красному розеточным проводам . При работе с телефонной линией необходимо быть осторожным — даже в «спокойном» состоянии она имеет напряжение около 60 В , а при звонке оно повышается до 100-120 В — это может уже доставить серьезные неприятности. Для RJ-11 используется специализированный коннектор с четырьмя контактами .

Подключение интернет-розеток

Подключение розеток RJ45 осуществляется немного по-другому. Для этого используется витая пара — это определенный тип кабеля, состоящий из одной или нескольких пар скрученных между собою изолированных проводников, которые покрыты оболочкой из пластика.

Монтаж RJ-45 и последующее подключение к ней сетевого вида кабеля произвести несложно. После подбора места ее установки, эта розетка Legrand крепится на поверхности стены двумя шурупами или приклеивается двухсторонним видом скотча . Для того чтобы закрепить ее шурупами, снимается крышка, вынимается печатная плата из корпуса, чтобы без проблем воспользоваться отверстиями для крепления в ее основании. Для осуществления этой операции крышка сдавливается пальцами с боков и тянется на себя. Защелки расцепятся с основанием, и крышка довольно легко отойдет. Затем, после отведения 4 защелок, снимается плата. Устанавливается основание RJ-45 и затем прикручивается к поверхности стены.

После чего на собственное место возвращается плата. Теперь можно подключать розетку.

Эта операция осуществляется при помощи кабеля вида «витая пара» . Он содержит восемь жил, которые свиты в четыре пары – оранжевую, зеленую, синюю и коричневую.

Очередность при оконцовке коннектора:

очистить изоляцию ;
вставить жилы в прорези коннектора, в точном соответствии с раскладкой цветов;
обжать его специальным инструментом;
притянуть кабель к самой розетке посредством нейлоновой стяжки.
обжимаемые проводки, были равной длины;
при вставке их в коннектор, они точно вошли в желобки и соответствовали нужному порядковому положению.

И если все эти рекомендации будут соблюдены, розетки Legrand будут великолепно исполнять свои функции, радуя собственных хозяев безупречной работой.

Читать еще: Розетка с механическим суточным таймером шаг 15 мин

Источники: remont220.ru, waffletrans.tumblr.com, www.rpi.su, oborudovanie.i-vopros.ru, www.legrand2.ru

Модульный коннектор 8P8C «RJ45»

1. Вилки 8З8С «RJ45»2. Розетки 8З8С «RJ45»3. Распиновки «A» и «B»4. Типы витой пары5. Рекомендации6. Розетки под винт

Вилки 8P8C

Модульный соединитель 8P8C по кличке «RJ45» при использовании в сети Ethrnet обжимается согласно стандарта TIA/EIA-568.

Разработано два варианта распиновки — «A» и «B». В России сложилась традиция расключать вилки и розетки исключительно по распиновке «B».

В быту мы сталкиваемся с низкоскоростными сетями − до 100 Мбит/с. Для таких скоростей достаточно четырёх жил. ▼

Из соображений экономии в низкоскоростных сетях обычно применяют 4-жильный кабель.В таком кабеле всего две пары — оранжевая и синяя. Обратите внимание − пара не зелёная, но расключается она на те пины, которые в классической распиновке отведены под зелёную пару. ▼

Розетки 8P8C

Нумерация контактов на колодках розеток не регламентирована стандартом. Каждый производитель располагает контакты на колодках в произвольном порядке.

Но следует оговориться, что соответствие «номер пина — цвет провода» конечно же стандартное: 1 — бело-оранжевый, 2 — оранжевый и т.д. А вот где на колодке расположен контакт №1, а где №2 — зависит от конкретной модели. Если шпаргалка отклеилась и потерялась, остаётся лишь искать розетку той же самой модели, чтоб узнать, как её расключать.

Чаще всего мне приходилось иметь дело со следующим расположением контактов на патч-колодке. ▼

«A» и «B»

Вполне закономерный вопрос: Для чего разработано два варианта распиновки — A и B?Ответ: Раньше использовались кабели, обжатые с одного конца по «A», а со второго — по «B». Это так называемые кроссовер-кабели. Такие кабели требовались для соединения между собой двух иерархически равнозначных элементов сети, например, двух свитчей или двух ПК. В свою очередь соединение подчинённого элемента с вышестоящим (например, ПК с сервером) осуществлялось и осуществляется кабелем, обжатым с обоих сторон одинаково — A-A или B-B.В современной практике необходимость в кроссовер-кабелях отпала. Все элементы сети соединяются патч-кордами, обжатыми по B-B.

Типы витой пары

Таблица из Википедии

Обозначения для распространённых типов кабелей из витых пар

Общепринятое название Обозначение по ISO/IEC 11801 Общий экран Экран для пар

UTP	U/UTP	нет	нет
STP, ScTP, PiMF	U/FTP	нет	фольга
FTP, STP, ScTP	F/UTP	фольга	нет
STP, ScTP	S/UTP	оплётка	нет
SFTP, S-FTP, STP	SF/UTP	оплётка, фольга	нет
FFTP	F/FTP	фольга	фольга
SSTP, SFTP, STP PiMF	S/FTP	оплётка	фольга
SSTP, SFTP	SF/FTP	оплётка, фольга	фольга

Буквенный код перед косой чертой обозначает тип общего экрана для всего кабеля, код после черты обозначает тип индивидуального экранирования для каждой витой пары:U — Unshielded, без экрана

S — Braided screening, оплётка из проволоки (только внешний экран)

TP — Twisted Pair, витая пара

TQ — индивидуальный экран для двух витых пар (на 4 провода) ▼

Розетки

• Иногда розетки комплектуются специальными заглушками для колодок. После того как жилы разложены по ячейкам колодки, этой заглушкой с силой закрывают колодку, тем самым проталкивая жилы между контактами и надёжно их фиксируя. Если же розетка такой заглушкой не укомплектована, для забивания жил применяют специальный инструмент. В домашних условиях за отсутствием «забивалки» нехорошие люди используют шлицевую отвёртку.

Друзья! Не городите «колхоз»! Если нет нормальной забивалки, покупайте розетку с колодками под винт. ▼

• При монтаже в не слишком комфортных условиях (промышленные, складские, загрязнённые помещения) рекомендуется использовать двойные розетки. Да ещё и с закрывающимися гнёздами. Одно гнездо расключается сразу, второе же остаётся в качестве резерва. Это позволит быстро переключиться на запасное гнездо в аварийной ситуации.

27. Помощник для опеля 3/4. Не суйте, дети, пальцы в розетку.

И здравствуйте. Покупка прицепа это, конешно, замечтательно, но с ним ведь еще надо как-то ездить, соблюдая все законы и правила. Для того чтоб ездить естественно нужен фаркоп. А для того чтоб соблюдать все законы и правила, нужна еще и розетка. И если с, собс-но, фаркопом вопросов не было, нет и, надеюсь, не будет, то вот розетка…

Читать еще: Как снять розетку машина

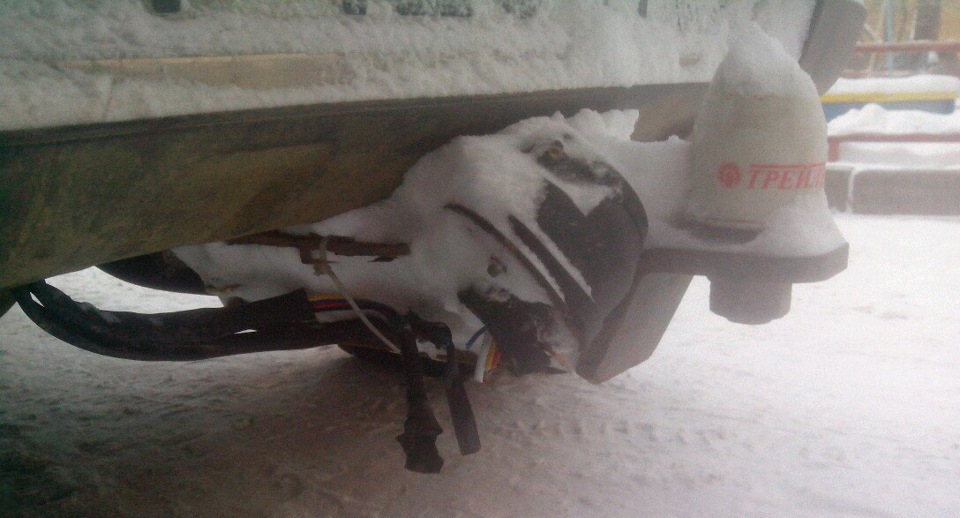

Всем, кто ездит с прицепом, известна проблема низкого расположения розетки и хорошего качества нашенских дорог:

(фото не мои, спасибо пользователям AHTIP и admin35)

Естественно мою розетку не минула сия участь:

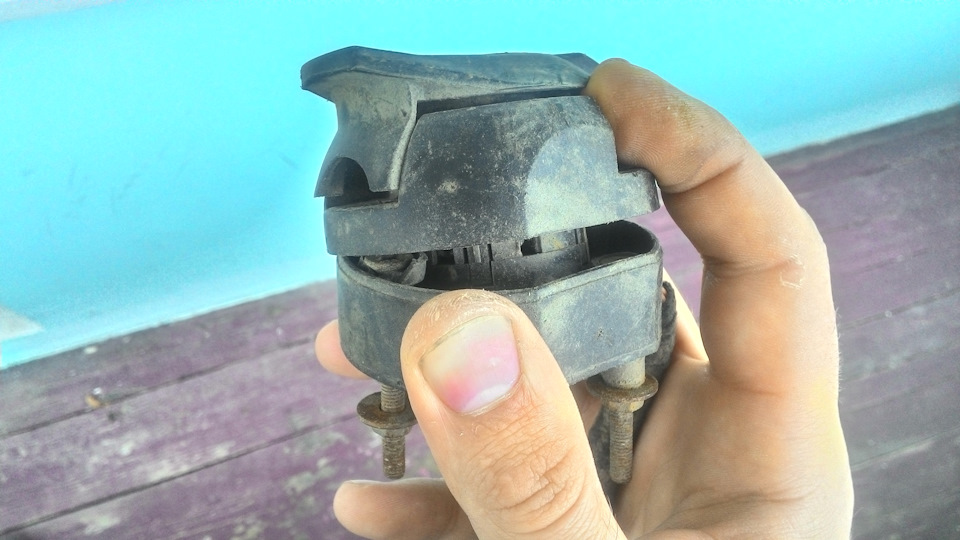

С виду была вроде целая, но внутренности на самом деле — в труху.
— Ок — думаю я, — заменим.
— Ага, щаззз — улыбнулась фортуна в ответ.

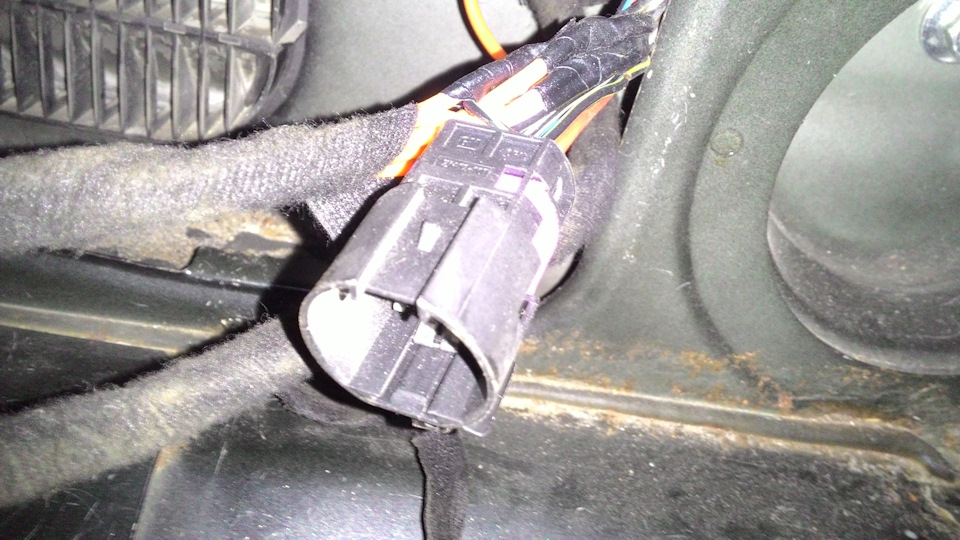

Я ж грамотный, я ж знаю что на омеге есть специальный разъем для подключения проводки прицепа. Полез по проводам внутрь багажника, чтоб не валяться около машины, а спокойно снять розетку с проводкой и в тепличных условиях отремонтировать заменить розетку. А там…

Если кто не понял — вместо подключения через разъем — просто врезались в проводку. ВРЕЗАЛИСЬ, с*ка, В ПРОВОДКУ проводами ОДНОГО, бл*ть, ЦВЕТА. В ТАКУЮ машину, ТАК похабно. Да как вообще рука поднялась?! *** меня тогда бомбануло. Причем не столько от врезки, сколько от одинакового цвета проводов.

Ладно, думаю, че я взъелся-то? А если человеку надо было срочно ехать, вот прям щас — чего ему еще оставалось? Короче, решил все переделать чтоб было типа по-заводскому, но немножечко допилив некоторыми свистелками и перделками, о которых ниже.

Начал с разъема, точнее с розетки на омегу с соотв. разъемом. И тут меня ожидала очередная засада — новых в продаже нет, б/у тоже. На омегу. «Стойте-ка — думаю я, — а чего я конкретно на омегу ищу? Эта бубуйня должна быть одинаковой для всех опелей тех-же годов». И бинго! В моем же городе нахожу на разборке фаркоп от вектры б, где в комплекте была ЗАВОДСКАЯ (что оказалось немаловажно) розетка с требуемым разъемом. Всего-то за 1000 грн ($40 на тот момент). Бл*ть. Когда продаван узнал, что я отдаю столько фактически за разъемчик — посмотрел на меня как санитар псих-больницы на пациента (и он был уже не первый, кто так на меня смотрел) и скинул целых 100 грн. Мне сильно лучше от этого не стало, но все равно приятно (как оказалось, он уже однажды продал чисто розетку с разъемом, потом не мог избавится от самого фаркопа)

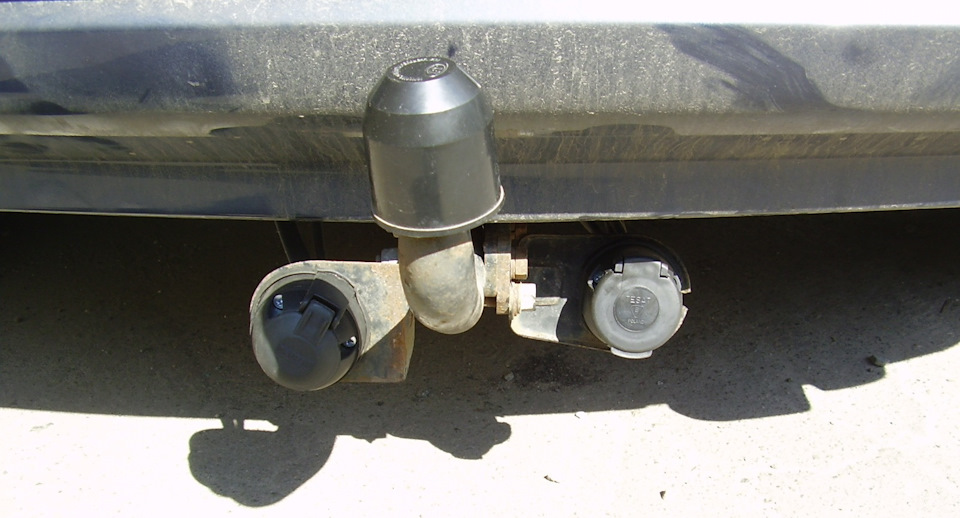

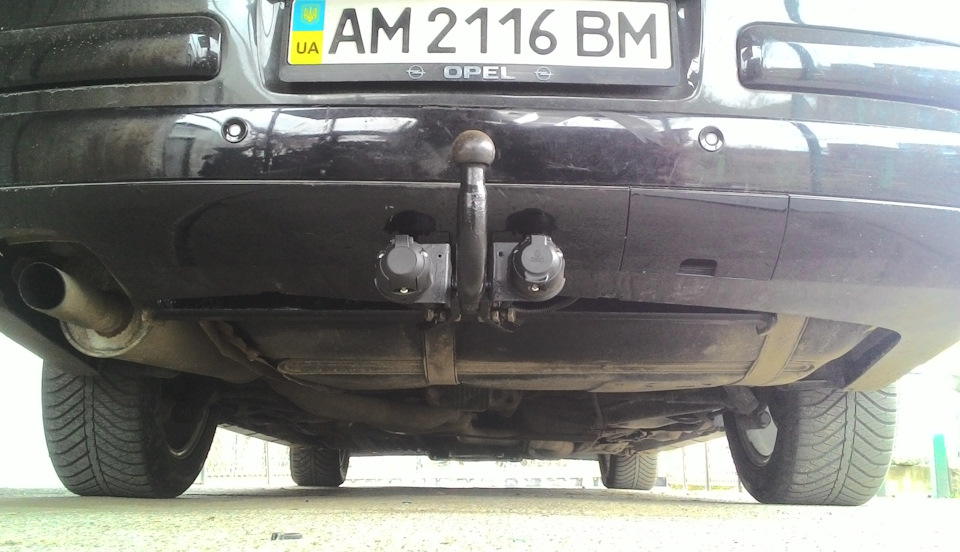

Заимев заветный грааль разъем, можно было приступать к розеткАМ. Спросите зачем мне 2 розетки?
— Во-первых, я хотел оставить заводскую схему с 13-пиновой розеткой, а 7-пиновая нужна для езды с нашими прицепами. Переходник? — плох тем что может пролюбиться и тем что я не могу контролировать что именно подается на один из 7 пинов (когда правые габарит, а когда и ЗХ).
— Во-вторых… А что во-вторых — я отвечу в конце.

Также не стоит забывать один нюанс: обычно в родных заводских розетках на навороченных машинах (а мой опель хоть и относительно, но можно таковым считать) имеется концевик, который срабатывает когда в розетку вставляется вилка прицепа, и благодаря которому автомобиль «знает», что тащит прицеп и немного «меняет поведение». На омеге этот концевик имеет следующий вид:
