Розетка для интернета как подключить провод

Как подключить и установить интернет розетку?

Подключение и установка интернет розетки значительно отличается от монтажа других силовых и слаботочных розеток.

Отличие заключается в том, что к механизму розетки нужно подключить многожильный провод, называемый «витой парой«, которая чаще всего состоит из четырех пар проводов определенного цвета.

Конструкция механизма интернет розеток может отличаться в разных производителей, но принцип подключения витой пары один и тот же для всех розеток.

В отличие от силовых проводов, с витой пары снимается только защитная оболочка, а изоляцию на проводах не снимаем.

Рассмотрим механизмы, чаще всего встречающиеся в продаже и способы их подключения.

К примеру, в розетках Legrand (Легран) отсоединяется от механизма задняя крышка, в отверстие которой просовываем интернет-провод витую пару и снимаем с него защитную оболочку.

Напротив каждого цветного квадратика имеется паз, в который нужно вставить провод соответствующего цвета.

Например в встраиваемых интернет розетках компании ABB расположение контактных групп выглядит таким образом:

но смысл подключения витой пары остается таким же. Разница заключается только в том, что помещенные провода в соответствующие клеммы продавливаются вручную – с помощью не большой прямой отвертки.

В серии ZENIT, этой же компании ABB, внутренняя часть розетки вынимается и форма подключения немного другая, но содержание не меняется.

Иногда еще можно встретить механизм с клеммными колодками, в которые вставляются провода витой пары согласно схемы подключения по цвету и затягиваются отверткой:

После закрепления проводов в клеммах, монтируем механизм интернет розетки в подрозетник и устанавливаем лицевую панель.

Как видите, интернет розетку не сложно подключить и установить даже без специализированного инструмента. Справиться с этой задачей может каждый обыватель.

Как сделать апгрейд для проводки в комнате — устанавливаем интернет розетки своими руками

Сегодня, в век высоких технологий, практически не обойтись без подключения к интернету. Наряду с телевидением или электричеством, интернет-кабель стал обязательной коммуникацией в каждом доме. Для подключения компьютера к сети интернет требуется шнур, который попросту может мешать, даже если он аккуратно прибит к стене.

При ремонте целесообразнее будет установить интернет-розетку, которая не нарушит эстетической целостности интерьера и избавит помещение от неудобных проводов. Пошаговый процесс установки своими руками – далее.

Что входит в подготовку

Правильный монтаж интернет кабеля скрытым способом – самый долговечный и аккуратный. Еще на этапе планирования коммуникаций в комнате, в стенах проделываются штробы для закладки электропроводки, телефонного, телевизионного и интернет кабелей. Провода закладываются в штробы и выводятся в подрозетники для дальнейшего их подключения. Интернет розетки устанавливаются на таком же уровне, что и обычные электрические – от 15 до 30 см от уровня пола.

Розетки устанавливают уже на заключительном этапе ремонта, когда выполнено все, вплоть до декоративной отделки.

Установка и подключение розетки — пошаговая инструкция

Процесс крепления розетки практически аналогичен установки источника электропитания или выключателя.

Шаг 1. С розетки вытаскиваем накладку и вытаскиваем узел подключения. Устанавливаем рамку на подрозетник, наживляем винтами. Пазы в конструкции позволяют регулировать ее горизонталь. Выставляем рамку согласно уровню, затягиваем крепеж.

Шаг 2. Откусываем выведенный в подрозетник кабель. Его длина должна быть примерно 15-20 см.

Шаг 3. Снимаем верхний слой изоляции с провода, оголяя витую пару на 2-3 см. Срезаем идущую между жилами разрывную нить. Расплетаем жилы по отдельности.

Шаг 4. Вытаскиваем сердечник розетки, открываем контакты и изучаем маркировку. Интернет розетки подключаются двумя способами – А и Б. Последний более распространен.

Шаг 5. Если вы подключаете такую розетку впервые и не знаете, какие жилы куда заводить, обратите внимание на корпус сердечника. На нем всегда указана схема.

Шаг 6. Пропускаем кабель через крышку, вставляем провода по цветам в пазы контактов.

Шаг 7. Защелкиваем крышку и срезаем лишние отрезки жил. Достоинство интернет розеток в том, что при подключении проводов не требуется снимать с прожилков защитную изоляцию: ножи установлены в самой конструкции. Так, при закрытии крышки, провода зачищаются сами.

Далее вставляем суппорт в подрозетник, крепим фасадную панель и при желании декоративно-защитную рамку.

Распространенные ошибки

До полной сборки конструкции проверьте розетку на работоспособность. Если подключение в ней отсутствует, значит, при подсоединении была допущена ошибка.

  1. Повреждение оболочки жил витой пары. Если при подключении витой пары к сердечнику розетки была повреждена оболочка жил, устранить проблему можно правильным переподключением жил кабеля, без предварительной зачистки проводов.
  2. Неправильный способ подключения. Если не был проверен тип подключения модема или роутера и коннектора, связи может не быть. Если розетка подключена по типу «Б», а провод с коннектором по типу «А», сигнал будет слабым и искаженным или и вовсе будет отсутствовать. Перед подключением розетки следует обратить внимание на коннектор, а исправить ситуацию на месте поможет только разборка розетки и переподключение кабеля.
  3. Слишком длинный провод. Если болтается розетка, значит, был оставлен длинный отрезок кабеля. Чтобы устранить проблему, необходимо произвести полный демонтаж конструкции, обрезать кабель, оставив фрагмент нужной длины и заново собрать розетку.

Если при установке розетки были учтены все возможные ошибки и соблюдены все правила, но сигнал все равно отсутствует, значит, было куплено бракованное устройство. При покупке розетки лучше обращать внимание на продукцию проверенных брендов и проверять товар на месте.

Читать еще:  Размер коронки по бетону для розетки

Если вы не уверены, что справитесь с подключением интернет розетки самостоятельно, лучше привлечь на помощь специалиста, ведь слишком коротко срезанный кабель будет довольно сложно нарастить, а при неправильном подключении кабеля у вас может снизиться скорость и качество передачи данных.

Розетка для интернета как подключить провод

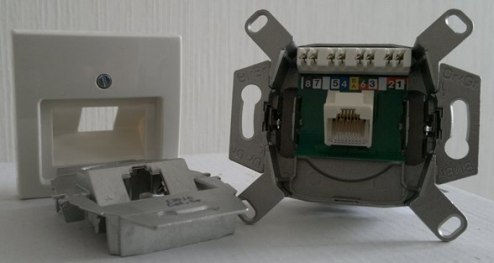

Купил вот такую розетку

но не могу подключить ее — нет сигнала если вставлять кабель в саму розетку, после того как развел провода внутри розетки.
там 2 цветовых схемы и ни по одноой нет интернета, если в розетку вставить кабель.
провода вставлял перпендекулярно клемам.

кто имел опыт с подключением инета через такую розетку, поделитесь опытом

зы. в кабеле который приходит к розетке инет есть — вставил через стандартную клипсу

От: seomaster
Дата:07.04.13 17:44
Оценка:

Здравствуйте, merge, Вы писали:

M>Купил вот такую розетку

M>здесь

M>но не могу подключить ее — нет сигнала если вставлять кабель в саму розетку, после того как развел провода внутри розетки.
M>там 2 цветовых схемы и ни по одноой нет интернета, если в розетку вставить кабель.
M>провода вставлял перпендекулярно клемам.

Как это повлияло на ТВ и радиоприемники?

От: Aibhttps://razborpoletov.com
Дата:07.04.13 18:13
Оценка:

Здравствуйте, merge, Вы писали:

M>Купил вот такую розетку

M>здесь

M>но не могу подключить ее — нет сигнала если вставлять кабель в саму розетку, после того как развел провода внутри розетки.
M>там 2 цветовых схемы и ни по одноой нет интернета, если в розетку вставить кабель.
M>провода вставлял перпендекулярно клемам.

M>кто имел опыт с подключением инета через такую розетку, поделитесь опытом

M>зы. в кабеле который приходит к розетке инет есть — вставил через стандартную клипсу

От: k55
Дата:07.04.13 21:01
Оценка:
От: Dolios
Дата:08.04.13 09:33
Оценка:
От: Рома Микhttp://romamik.com
Дата:08.04.13 14:56
Оценка:

Здравствуйте, merge, Вы писали:

M>но не могу подключить ее — нет сигнала если вставлять кабель в саму розетку, после того как развел провода внутри розетки.
M>там 2 цветовых схемы и ни по одноой нет интернета, если в розетку вставить кабель.
M>провода вставлял перпендекулярно клемам.

M>кто имел опыт с подключением инета через такую розетку, поделитесь опытом
Через такую не имел. У меня Legrand Valena rj45 cat6 и вставить так, чтобы был контакт везде оказалось не так просто. Какой-то провод не удачный (тоже cat6), с другим все ок было. Бегал с тестером, пока все не заработало.

Но у тебя-то провод прямо от провайдера, тестер не поможет.
Я бы либо звал людей от провайдера, у них большой опыт такого рода дел, либо добился хорошего контакта другого провода в розетке, а потом срастил его с кабелем от провайдера с помощью скотчлоков. Ими, кстати, и монтажники провайдеров активно пользуются.

От: ononim
Дата:08.04.13 15:31
Оценка:
От: Abalak
Дата:08.04.13 17:07
Оценка:

Здравствуйте, merge, Вы писали:

Извиняюсь, за возможно глупый вопрос, но разводил с помошью этого?

От: merge
Дата:08.04.13 17:14
Оценка:

Здравствуйте, k55, Вы писали:

k55>Конец от роутера (или что там у тебя раздает) и конец в розетке должны быть обжаты по одной и той же схеме.
k55>Пишут что А более популярна. Я дома обжал все по схеме Б. Поищи в интернете схему для RJ45 разъема и обожми конец в роутер (или что у тебя там ).
k55>Скорее всего перехлест где-то.

Я пробовал по обеим — не помогло. Думаю может надо сильней провод продеть между контактами розетки, либо розетка — брак

От: merge
Дата:08.04.13 17:39
Оценка:

Здравствуйте, Dolios, Вы писали:

D>Здравствуйте, merge, Вы писали:
M>>Купил вот такую розетку
M>>но не могу подключить ее — нет сигнала если вставлять кабель в саму розетку, после того как развел провода внутри розетки.
M>>там 2 цветовых схемы и ни по одноой нет интернета, если в розетку вставить кабель.
M>>провода вставлял перпендекулярно клемам.
D>Чудес не бывает, бывает плохой контакт. Проверить, верно ли обжат кабель и нормально ли контачат проводники.
D>Схемы можно найти в интернетах (на розетках обычно раскашивается распиновка и по А и по В). Контакт в самом простом случае можно проверить с помощью батарейки, куска провода, лампочки и такой-то матери, если лан тестера или мультиметра нет.

Читать еще:  Розетки для гипсокартона конструкция

подскажите, а как проверить контакт с тестером и без?

От: merge
Дата:08.04.13 17:42
Оценка:

Здравствуйте, Abalak, Вы писали:

A>Здравствуйте, merge, Вы писали:

A>Извиняюсь, за возможно глупый вопрос, но разводил с помошью этого?

имеешь ввиду как в розетке кабель разводил? нет. просто руками пронизывал кабель в контакты розетки.
а что это за тул? в РФ продают их вообще?

От: Abalak
Дата:08.04.13 18:00
Оценка: +1

Здравствуйте, merge, Вы писали:

A>>Извиняюсь, за возможно глупый вопрос, но разводил с помошью этого?

M>имеешь ввиду как в розетке кабель разводил? нет. просто руками пронизывал кабель в контакты розетки.
M>а что это за тул? в РФ продают их вообще?

вот поэтому и не работает. Я тоже сначала думал, что руками разведу, бесполезно. Инструмент, как на картинке, из-за созданого давления зачищает место контакта и сажает конец провода намертво в паз. Скорее всего продают, иначе не развести.

От: Martyhttps://www.youtube.com/channel/UChp5PpQ6T4-93HbNF-8vSYg
Дата:08.04.13 20:57
Оценка:

Здравствуйте, merge, Вы писали:

M>Купил вот такую розетку

M>здесь

M>но не могу подключить ее — нет сигнала если вставлять кабель в саму розетку, после того как развел провода внутри розетки.
M>там 2 цветовых схемы и ни по одноой нет интернета, если в розетку вставить кабель.
M>провода вставлял перпендекулярно клемам.

Была проблема похожая — роутер, в него витуха с папой RJ45, на другом конце тоже папа. Все работает. Понадобилось поставить розетку. Поставил — не работает. По другой цветовой схеме переделал — не работает. На соплях прикрутил отрезок с папой — работает. Поменял розетку — не работает. На другом конце несколько раз смотрел — все вроде правильно обжато. Потом повнимательнее присмотрелся — таки обжато не правильно, в обратном порядке. Переделал с учетом этого — все заработало.
Умельцы, блин, из Ростелекома ;(

От: Martyhttps://www.youtube.com/channel/UChp5PpQ6T4-93HbNF-8vSYg
Дата:08.04.13 21:10
Оценка:

Здравствуйте, Marty, Вы писали:

Вдогонку.
У роутера было в таком порядке обжато:
б-ор ор б-зел син б-син зел б-кор кор
нужен был правильный порядок:
кор б-кор зел б-син син б-зел ор б-ор

Составил таблицу:
б-ор : кор
ор : б-кор
б-зел: зел
син : б-син
б-син: син
зел : б-зел
б-кор: ор
кор : б-ор

И при монтаже розетки, глядя на нарисованную там схему, делал замену по своей таблице, и по одному из вариантов (А/Б) заработало

У этих криворуких монтажников, когда проводят — все работает — так как если ошибка на обоих концах провода с папами, то все работает, а вот когда начинаешь сам подключатся, вот тут и вылазит.

От: Dolios
Дата:09.04.13 04:46
Оценка:

Здравствуйте, merge, Вы писали:
M>подскажите, а как проверить контакт с тестером и без?

Если у вас есть 2 хвоста провода, думаю вопросов не возникнет? Если провод от провайдера и вторым хвостом уходит в стену, а нужно проверить качество обжатия разъема, то берется игла, которой протыкаются проводники по одному и проверяется контакт на разъеме.

От: Dolios
Дата:09.04.13 04:47
Оценка: +1

Здравствуйте, merge, Вы писали:
M>имеешь ввиду как в розетке кабель разводил? нет. просто руками пронизывал кабель в контакты розетки.
M>а что это за тул? в РФ продают их вообще?

Ненене, так не взлетит. Если такого девайса нет, то можно плоской отверткой тонкой попробовать обжать. Руками вы ничего не сделаете.

От: AndrewVKhttp://blogs.rsdn.org/avk
Дата:09.04.13 11:13
Оценка:

Здравствуйте, ononim, Вы писали:

O>Посмотрите какая расцветка на работающем конекторе и вставьте провода в розетку чтобы точно так же получалось. Мои электрики говорили что иногда на розетках хрень рисуют, правда они электрики а не сисадмины, может просто про А и Б не в курсе

У меня дома розетки от SE обжатые строго по прилагаемой схеме, все до одной заработали с первого раза. Правда они другой серии (Дуэт).

Читать еще:  Розетка под сетевой шнур

Как установить и подключить интернет розетку, телевизионную розетку и телефонную

Практически все производители электрических установочных систем (к ним относится производство выключателей и электрических розеток), занимаются в свою очередь, еще и выпуском другой сетевой продукции:

  • телевизионные;
  • телефонные;
  • сетевые, то есть интернет розетки.

Сегодня мы и поговорим о том, как установить и подключить интернет розетку, телевизионную розетку и телефонную.

Нюансы монтажа

В основном дизайн всех изделий из одной серии должен быть согласно друг другу — это предназначено для того, чтобы покупатель сумел поддерживаться в своем интерьере целостность дизайнерской задумки. Именно поэтому принято выбирать всю серию данной продукции.

Что же касается установки розеток, то на этот счет можно сказать, что сетевые, телевизионные и телефонные розетки будут монтироваться идентичным, то есть схожим способом. Монтаж розеток хоть и схож, но все же стоит знать некоторые нюансы для каждого вида из них:

  1. Первый нюанс довольно приятный, так как напряжение в телефонных и сигналы в сетевых и телевизионных розетках минимален, что позволяет обеспечить абсолютную безопасность жизни и здоровью человека.
  2. Вторым нюансом является то, что монтаж данных розеток требует особой внимательности и аккуратности во время подключения. Особую внимательность стоит отнести к сетевым или интернет-розеткам, так как здесь очень важна правильная распиновка.

Подрозетники здесь используются такие же, как и в варианте с электрическими розетками и выключателями.

Как подключить и установить интернет розетку

Давайте начнем рассматривать всё поэтапно:

  1. С тыльной стороны каждой сетевой или интернет-розетки в обязательном порядке должен находится специальный терминал для того, чтобы подключить стандартный сетевой кабель. Он может быть представлен любым зажимным устройством, но чаще всего это клеммная колодка с восемью винтовыми пружинами. Все восемь колодок обычно промаркированы специальным цветным указателем, где каждый цвет идентичен цвету подключаемых проводков, как следует — их четыре пары.
  2. Проводки следует тщательно зачистить и каждый на свое место зафиксировать. (Смотрите так-же статью про способы соединения электрических проводов.)
  3. После этого необходимо проверить работоспособность сети. Для этого следует просто подключить компьютер.
  4. Если работа идет нормально, тогда можно сделать завершающий штрих — зафиксировать розетки в подрозетники.

Как подключить и установить телефонную розетку

Практически точно так же, но даже более просто подключаются телефонные розетки. Терминал таких розеток состоит всего из четырех специальных соединений. Поэтому, необходимо две жилы телефонного кабеля соединить с контактами 2 и 3 (цвет проводов – красный и зеленый).

Как подключить и установить телевизионную розетку (ТВ)

Что же касается подключения телевизионных (ТВ) розеток, то для начала необходимо знать, что они бывают трех видов:

  1. Одиночные. Они имеют небольшое внутреннее сопротивление.
  2. Проходные.
  3. Конечные. Их внутреннее соединение повышено.

Проходные и конечные розетки обычно применяют в том случае, если необходимо установить несколько телевизионных точек, не используя дополнительного разделительного устройства. Плюсом таких розеток является:

  1. Они позволяют «развязать» сразу несколько телевизионных приемников, а так же уменьшить влияние одного приемника на второй.
  2. Также здесь прилично экономится кабель.

Но все же у данного типа розетки есть и свои минусы:

  1. На выходе данной системы уровень сигнала должен быть очень велик.
  2. Если вы не можете себе этого позволить, тогда стоит выбирать одиночные розетки с использованием усилителя-разветвителя сигнала.

Данное устройство имеет питающие провода и адаптер. Здесь есть один вход и несколько выходов. Сам адаптер необходимо подключить в сеть 220 В, входной кабель направить непосредственно на вход, а выходные к выходам и дальше на розетки.

На любой телевизионной розетке с ее тыльной части должен находиться клеммный винтовой контакт, обычно он расположен по центру. Он необходим для подключения центральной жилы ТВ–кабеля. Оплетку с экраном необходимо зафиксировать с помощью специальной скобы.

Но необходимо учитывать, что если вы работаете с проходными розетками, таких центральных контактов будет два, как и две скобки для фиксации.

Чтобы подключить кабель, необходимо:

  1. Предварительно его необходимо тщательно зачистить на необходимой длине. Оплетку с экраном следует слегка обрезать.
  2. Теперь подключаем центральную жилу кабеля, а остатки экрана с оплеткой зажимаем скобой-фиксатором. Но очень важно внимательно следить за тем, чтобы не произошло замыкания оплетки и центральной жилы кабеля.
  3. Далее проверяем работоспособность подключения и фиксируем розетки в подрозетники.

Теперь вы без проблем сможете подключить и установить телевизионную розетку самостоятельно. Оставайтесь с нами на сайте ремонт квартиры своими руками.
Также стоит посмотреть нашу подборку видео об установке розеток:
