Розетка для варочной панели индукционной плиты

Подключение индукционной варочной панели

При установке индукционной варочной панели в столешницу через розетку необходимо соблюсти все правила и учесть все нюансы. Сделать это может только опытный специалист.

Сервисный центр «Плитхоум» за долгие годы завоевал доверие многих людей. Убедитесь в этом сами и закажите услугу подключения индукционной плиты по номеру 8 (495) 228-39-35 или с помощью онлайн-формы на сайте. Мы работаем ежедневно с 7:00 до 23:00 и предоставляем широкий спектр услуг по ремонту, установке бытовой техники на выгодных условиях.

Как подключить индукционную плиту?

Установка варочной поверхности делится на несколько этапов:

Выбор силовой розетки на 240 или 220 вольт;

Открытие задней стенки панели ;

Подключение варочной панели;

Монтаж кабельного зажима и шнура;

Затягивание крепежных винтов;

Подключение проводов по схеме из инструкции.

При подключении мастер удаляет соединяющую заземляющие провода медную пластинку. Неопытному человеку, который никогда не сталкивался с подобными работами, будет сложно установить плиту самостоятельно.

Обращаясь в сервисный центр «Плитхоум», вы можете быть уверены, что индукционная плита будет подключена качественно, надежно и недорого. Преимуществами нашей компании являются скидки для постоянных клиентов и доступные цены для всех жителей Москвы и Области.

Подключение индукционных варочных панелей: особенности и цена

Стоимость подключения и установки варочной панели определяется сложностью и объемом работ. Кроме того, следует учитывать затраты на дополнительные материалы, в числе которых кабель, провод и розетка.

Для того чтобы подключить варочную поверхность, необходимо проделать отверстие в столешнице. В большинстве случаев размер отверстия составляет 56*48 см.

Также необходима розетка, рассчитанная на 25 и более Ампер. Подключение индукционной варочной панели осуществляется с помощью ПВС-кабеля.

При необходимости мастер сам сделает отверстие и перенесет розетки.

Варочная поверхность может подключаться напрямую к кабелю с установленным двухполюсным автоматом, если провести его от электрощита. Этот способ также повышает эффективность и надежность электропроводки.

Не стоит забывать и о дополнительном выходе для заземления. В каждом конкретном случае подключение варочной панели носит индивидуальный характер, поэтому необходима помощь или консультация специалиста.

Цены на установку и подключение индукционной варочной панели в Москве:

НаименованиеСтоимость
Установка индукционной варочной панелиот 850 руб.
Подключение к эл. линииот 1400 руб.
Выезд мастера0 руб.

бесплатный выезд мастера

гарантия на работы

2139 отремонтированных плит в этом году

3563 Р средняя стоимость ремонта

Ремонт индукционных плит

Подключение индукционной варочной панели

Ремонт варочных панелей

Ремонт газовых плит

Отзывы клиентов

Другие услуги

Ремонт газовых плит

Ремонт индукционных плит

Ремонт стеклокерамических плит

Связь с нами

Оставьте заявку
и мы перезвоним в течение 20 минут

  • Москва:
  • Научный проезд, 20с2
  • ул. Нижние Поля, 27
  • 2-й Лихачёвский переулок, 9к1

Какая силовая розетка нужна для варочной панели

Варочные панели, электроплиты и духовые шкафы относятся к энергоемкому кухонному оборудованию. Поэтому к установке и подключению такой техники подходят с особым вниманием. Небрежность при выборе комплектующих приводит к перегреву проводки, коротким замыканиям и поломкам приборов.

Мы расскажем о том, как выбрать розетку для варочной панели, как ее установить и как правильно подключить прибор к сети.

  1. Выбор розетки и вилки для варочной панели
  2. Для индукционной варочной панели
  3. Для настольной индукционной плиты
  4. Для газовой варочной панели
  5. Инструкция по установке
  6. Заключение

Выбор розетки и вилки для варочной панели

Варочные панели в среднем потребляют 7-8 кВт. Этот показатель соответствует току 32-38А. При этом обычные розетки и вилки для бытовых электроприборов рассчитаны на ток 16А-25А. Поэтому для подключения электроплит и духовок применяют специальные силовые розетки и вилки для варочных панелей, поддерживающие кабели большого сечения (4-6 мм²).

В продаже есть несколько видов комплектующих, соответствующих таким требованиям. Для подключения варочных поверхностей чаще всего применяют разъем РШ/ВШ–32. Такие розетки и вилки бывают двух видов: для подключения к однофазной сети и для подключения к трехфазной сети.

Внимание! Розетку для подключения варочной поверхности выбирают исходя из характеристик конкретной модели. Мощность панелей бывает от 3,5 до 10 кВт. Чем выше энергопотребление, тем более серьезные требования предъявляются к комплектующим и электропроводке.

Таким образом, купив новую плиту, ее не подключают в первую попавшуюся розетку. Для бесперебойной и безопасной работы прибора нужны специальные комплектующие.

Для индукционной варочной панели

Средняя нагрузка индукционной плиты составляет 25-32 А в зависимости от количества и мощности конфорок. Поэтому для подключения прибора используют силовую розетку с выделенной линией электропроводки. Сечение используемого кабеля зависит от нагрузки прибора: для тока 25 А используют медный кабель сечением 4 кв. мм, для нагрузки 32 А – 6 кв. мм.

Важно! Для безопасной эксплуатации варочной панели необходима электропроводка с защитным заземлением. Это значит, что для однофазной сети подводится трехжильный кабель, а используемый комплект силовой розетки с вилкой имеет третий заземляющий контакт.

Для настольной индукционной плиты

Настольная индукционная электроплита – маломощный прибор, имеющий шнур и штепсельную вилку для подключения в обычную бытовую розетку, устанавливать специальную силовую не надо. Но сначала стоит оценить состояние подрозетника и электропроводки. Если вилка электроприбора плохо контактирует с разъемами, такую розетку меняют. Также необходимо убедиться, что электропроводка исправна, а подключенный кабель имеет сечение не менее 2,5 кв. мм.

Для газовой варочной панели

Подключение к электросети газовой варочной панели требуется, если прибор оснащен функцией электрического поджига. В этом случае устанавливают отдельную розетку на 16 А с заземлением, соединенную с автоматическим выключателем на щитке.

Подрозетник устанавливают на стене под столешницей. Если у шкафа под плитой глухая стенка, в ней вырезают отверстие для свободного доступа к оборудованию.

Инструкция по установке

Монтаж усиленных комплектующих для электрических и индукционных плит доверяют специалистам. Но если есть опыт, можно справиться самостоятельно. Установка предполагает выполнение следующих шагов:

  1. Отключение питания кабеля, с которым вы будете работать. После отключения электричества обязательно проверяют, что ток в проводе действительно отсутствует.
  2. В выбранном месте с помощью перфоратора делают отверстие для стакана подрозетника (для силовой розетки скрытого типа).
  3. В подрозетник продевают питающий кабель и снимают с него защитную оплетку. Освобожденные провода зачищают на 0,8-1 см.
  4. Присоединяют провода к механизму розетки. Желто-зеленый провод, отвечающий за «землю», крепят к центральному заземляющему контакт. «Фазу» и «ноль» присоединяют к крайним контактам.
  5. После того, как провода будут закреплены, подрозетник плотно фиксируют в стене, используя гипсовый раствор.
  6. Когда раствор высохнет, механизм закрепляют шурупами и устанавливают верхний изолирующий корпус силовой розетки.

Обзор на Индукционная варочная панель Maunfeld EVI.594-BK

Приветствую всех читателей моего обзора индукционной варочной панели MAUNFELD EVI.594-BK! Как владелец квартиры без газа, выбирал только электрические варочные панели. Существует несколько видов нагревательных элементов: чугунные, галогенные, hi-light и индукционные. Со всеми видами нагревательных элементов был знаком только из отзывов, а опыт пользования был только газовой плитой. Поэтому пальцем в небо и в ногу со временем выбрал индукционную варочную панель.

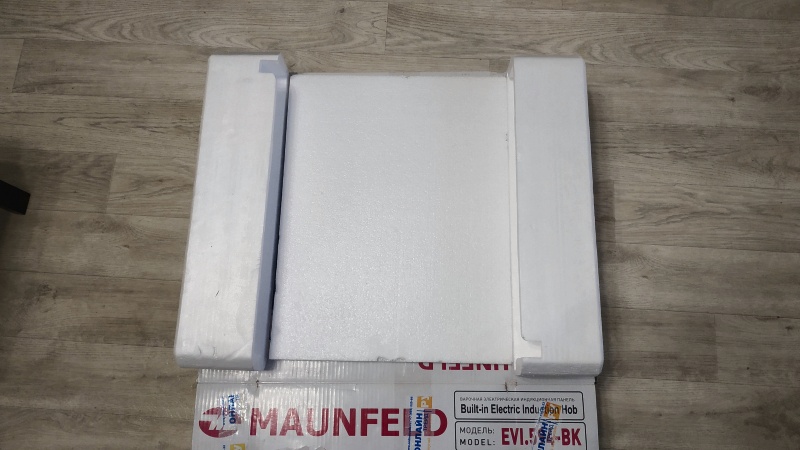

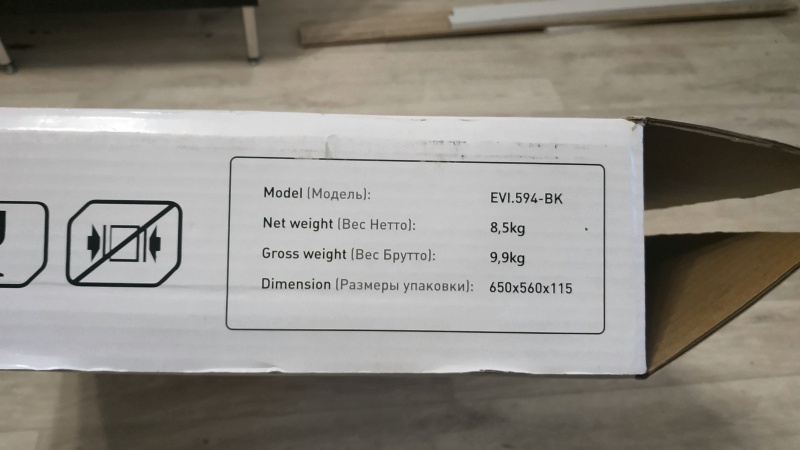

Упаковка. Варочная панель упакована в картонную коробку размерами 650х560х115 мм. Вес около 10 кг. 2 торца и стеклянная поверхность в коробке защищены пенопластом. Инструкция по эксплуатации идет в комплекте.

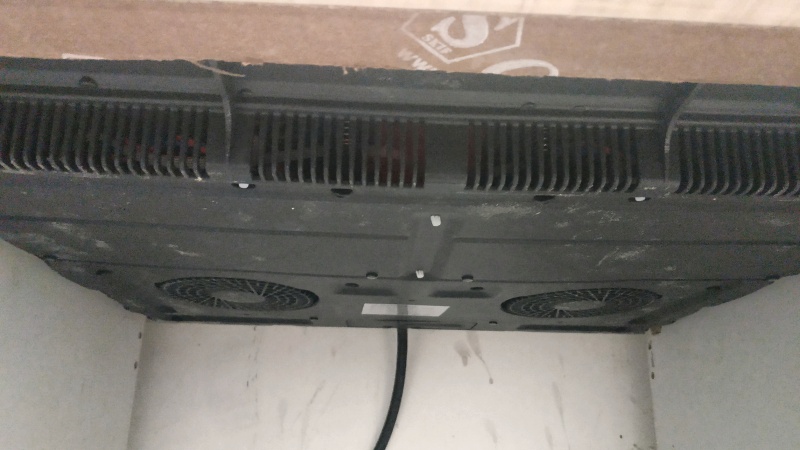

Установка. Можно вызвать мастера или установить варочную панель самому. Работа совсем несложная, требует только наличия пары часов времени и следующих инструментов: лобзика, дрели или шуроповерта, сверла (диаметром чуть больше полотна лобзика) и крестообразной отвертки. Нам нужно выпилить в столешнице прямоугольное отверстие 560 мм на 490 мм, для этого наносим на нее разметку. Далее по углам просверливаем 4 отверстия и от них по размеченной ранее линии выпиливаем лобзиком проем в столешнице. Следующий шаг — прикручиваем к торцу 4 фиксирующих скобы и вставляем варочную панель в проем. Все, установка закончилась, осталось разобраться с подключением.

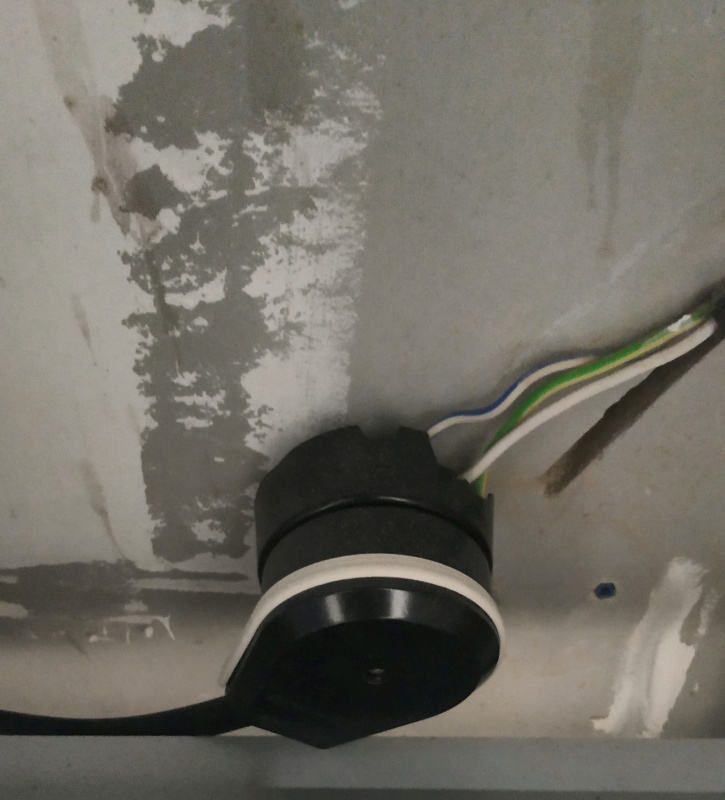

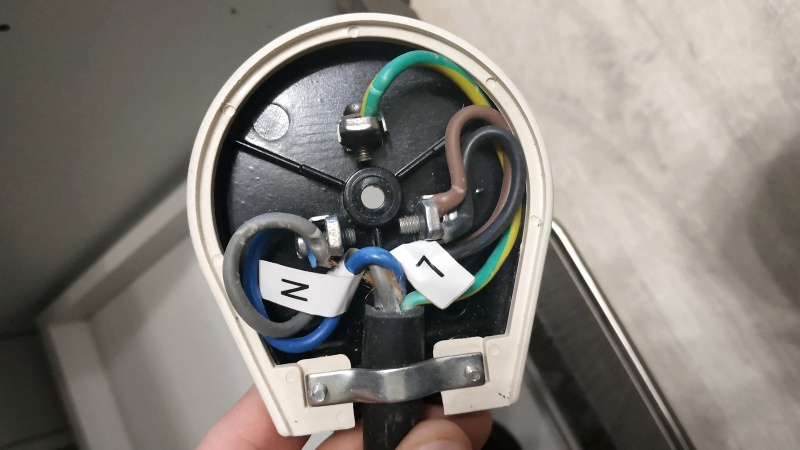

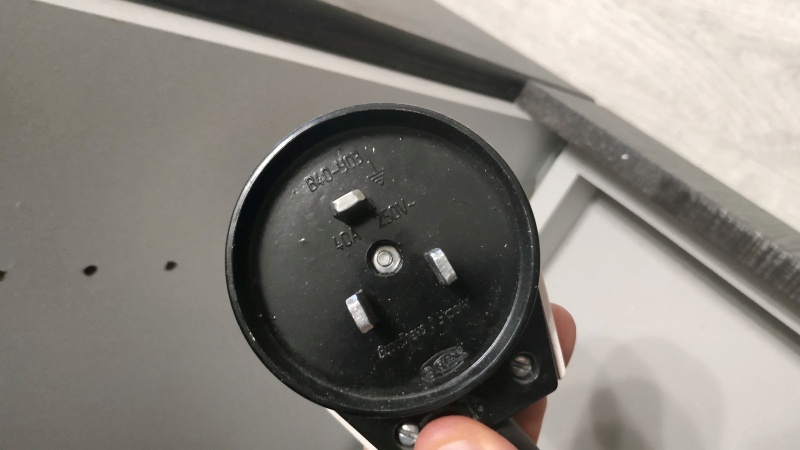

Подключение. Максимальная мощность потребления варочной панели составляет 7200 Вт — это при 4 работающих варочных зонах. То есть, в среднем по мощности каждая варочная зона — как электрический чайник. А это значит, что от одной розетки может работать одновременно 4 электрических чайника. В этом случае лучше предусмотреть отдельный медный кабель (площадью сечения не менее 4 мм^2) от распределительного щитка и 40 амперную розетку с вилкой, т.к. для подключения к сети от варочной панели отходит только провод, а вилка не предусмотрена. У меня обычная 220 V сеть, поэтому черный и коричневый провода подключаем к одному контакту, а серый и синий — к другому, желто-зеленый — к заземлению, если оно есть. Другие схемы подключения можно посмотреть в инструкции по эксплуатации.

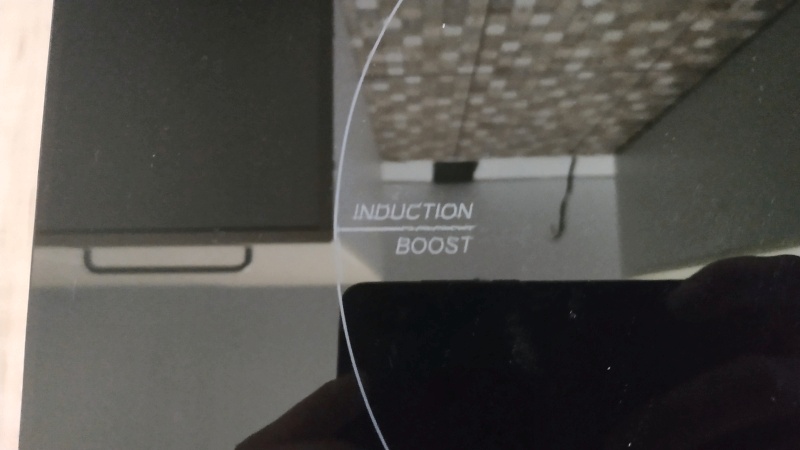

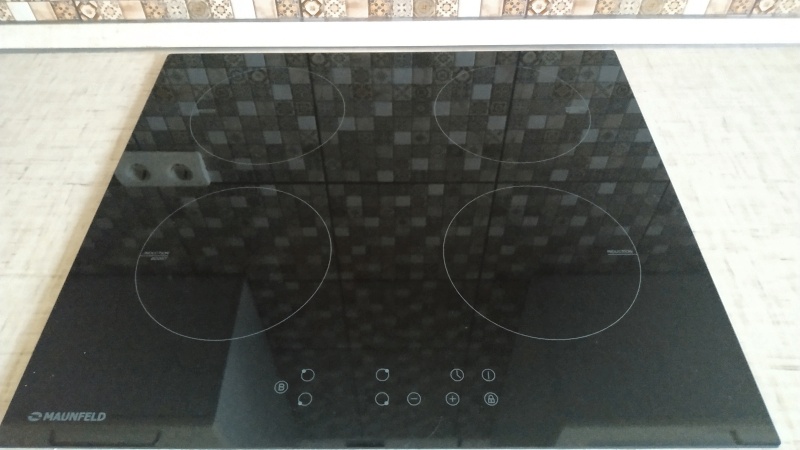

Внешний вид. На столешнице видна только стеклокерамическая поверхность черного цвета, длиной 590 мм, шириной 520 мм и толщиной 4 мм. Выглядит очень красиво. На этой самой поверхности расположены 4 варочных зоны, обозначенные одинаковыми белыми окружностями, 2 из которых оснащены функцией «Бустер» (кстати они подписаны, так что Вы всегда будете знать какие именно). Под конфорками находится сенсорная панель управления. Она состоит из кнопки включения (4), снизу от нее находится кнопка блокировки (6), а справа — кнопка таймера (5). Еще правее находятся 4 кнопки выбора варочной зоны (1), справа от них — кнопка включения функции «Бустер» (2), а слева — 2 кнопки регулировки мощности/настройки таймера (3). В нижнем левом угле — надпись фирмы производителя.

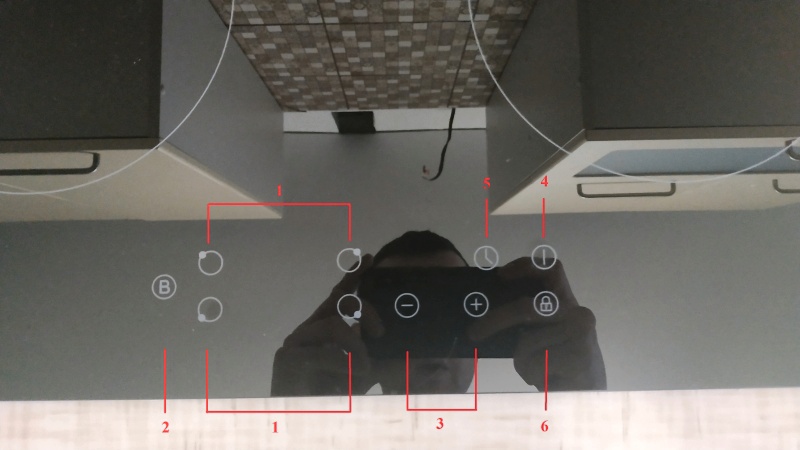

Сенсорная панель управления:

1 — кнопки выбора варочной зоны; 2 — кнопка включения функции «Бустер»; 3 — кнопки регулировки мощности/настройки таймера; 4 — кнопка включения; 5 — кнопка таймера; 6 — кнопка блокировки.

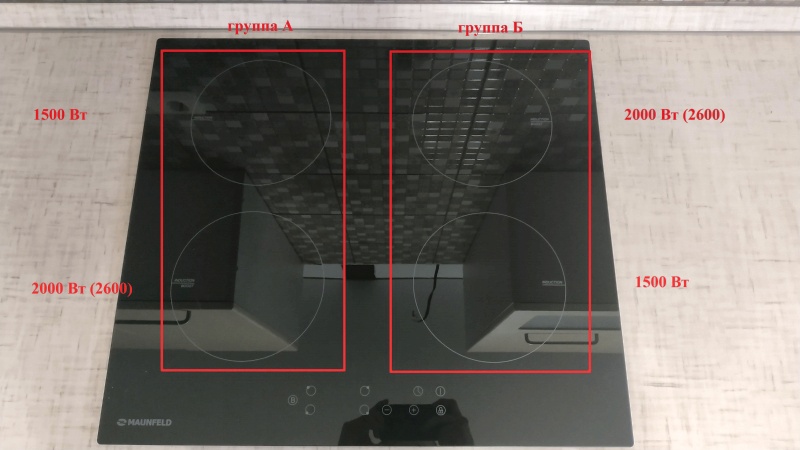

Характеристики, принципы работы и эксплуатация. Варочная панель имеет 2 группы варочных зон: А и Б. В каждой группе находится по две варочные зоны мощность 1500 Вт и 2000 Вт (2600 Вт – для функции «Бустер»). Функция «Бустер» увеличивает мощность варочной зоны и может работать максимум 5 минут, но при этом нельзя пользоваться второй варочной зоной в данной группе. Пользоваться на данной варочной панели можно специальной посудой. Проверить пригодность посуды можно магнитом: подносим к дну посуды магнит — если магнитится, посуда подходит. Нагрев происходит при взаимодействии металлической посуды с индуцированными вихревыми токам. У каждой варочной зоны есть 9 уровней, которые изменяются кнопками регулировки мощности. При включении по умолчанию выставляется на 5 уровень, что очень удобно, тем что нужно сделать не больше 4 нажатий для выставления любой мощности. Изменение мощности варочных зон осуществляется 2 способами: с 4 по 9 уровень регулируется путем изменения частоты, а с 1 по 3 — отключением на заданный для данной мощности промежуток времени. Это наглядно заметно при маленьких уровнях мощности, когда отчетливо слышно включение/выключение индукционной катушки.

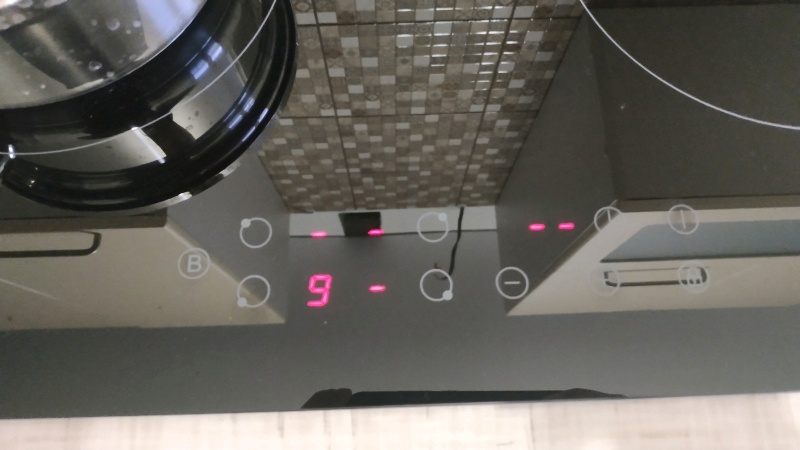

При включении функции «Бустер» напротив выбранной варочной зоны отображается буква «Р»:

При выборе уровня мощности напротив выбранной варочной зоны отображается цифра 5, далее мощность можно увеличить или уменьшить, совершив не более 4 нажатий:

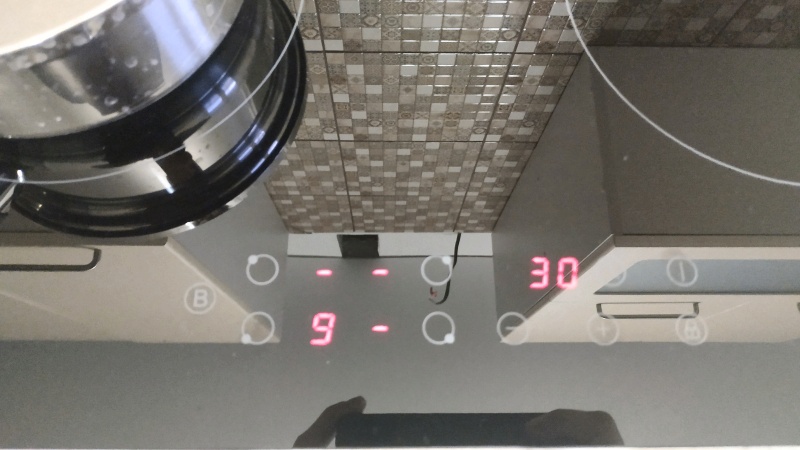

Для данной варочной панели можно задать 2 варианта таймера: произвольный таймер (после завершения которого сработает оповещающий сигнал), а также можно задать таймер выключения варочной зоны. Это очень удобная функция, не представляю себе, как я жил без этого раньше!

Маленькая точка после режима мощности означает, что данная варочная панель выключится после завершения таймера:

Варочная панель нагревается только от посуды и по этой причине нагревается не очень сильно, быстро остывает в выключенном состоянии. При этом отображается индикатор остаточного тепла в виде буквы «Н»:

Что еще хочется, заметить панель очень легко очищается из-за стеклянной поверхности, достаточно протереть влажной тряпочкой и вытереть насухо. Но это является и ее недостатком — на глянцевой черной поверхности заметны мельчайшие частицы пыли.

Постараюсь подвести итоги моего обзора в виде плюсов и минусов:

  • Не требуется разогрев конфорок, варочная панель сразу начинает работать на заданной мощности;
  • Быстрое закипание жидкости;
  • Простота уборки;
  • Таймер отключения конфорок;
  • Плита не включается, если на нее не установлена посуда из ферромагнитного материала;
  • Наличие функции блокировки панели управления;
  • Стильный внешний вид;
  • Простое и понятное управление.

Минусы тоже есть:

  • Шум от работы вентиляторов;
  • Поверхность варочной панели можно повредить, если уронить что-нибудь тяжелое;
  • Хорошо заметна малейшая пыль на поверхности.

Выводы. В целом я доволен приобретением данной варочной панели. Она гармонично вписалась в моей кухне и каждый день помогает мне в приготовлении пищи. После газовой плиты, к изменениям привык быстро. Надеюсь, мой обзор будет полезен и кому-то поможет с выбором

Подключение варочной панели к электросети Стоимость услуг
от 100 руб.

Компания «Мастера бытовых услуг» обслуживает все районы Москвы. Наши электрики быстро и недорого установят кухонное оборудование, независимо от его модели, с подключением индукционной плиты к электрической сети. Сотрудники имеют допуски для выполнения электромонтажных работ любой сложности, а также обеспечены современным инструментом. Мастера придерживаются инструкции по обустройству электроточек, а также принятых требований безопасности.

Цены за работу на подключение варочной панели

НаименованиеЕд. изм.Стоимость, руб.
Установка электрической варочной панели (без выпила отверстия)шт.950
Установка варочной панелишт.950
Установка варочной панели (на готовые коммуникации)шт.950
Установка варочной панели (без коммуникаций)шт.1150
Выпиливание отверстия под панель в столешницешт.600
Подключение варочной поверхностишт.400
Разблокировка системы варочной панелишт.8200
Сборка радиаторной трубки с установкойшт.1850
Регулировка поджигающего элементашт.970
Замена варочной панелишт.1250
Демонтаж варочной панелишт.600
Вызов электрикаБесплатно
Диагностика (при оказании услуг)Бесплатно
Диагностика (в случае отказа)600
Выезд мастераБесплатно
Минимальный заказ1990

В прайс-лист занесены базовые расценки на услуги электрика. Окончательная цена зависит от:

  • Модели индукционной плиты, духового шкафа или панели;
  • Способа монтажа;
  • Состояния электропроводки в доме;
  • Необходимости в установке новой розетки с выведением отдельного провода к электрощитовой для защиты от перенапряжения;
  • Набора дополнительных услуг.

Мастер выезжает на вызов для составления сметы бесплатно. После согласования деталей с заказчиком стоимость фиксируется в договоре. Сумма не меняется до окончания срока его действия.

Подключение электрической плиты

Самостоятельно подключаться к электросети нежелательно. Электрики нашей компании обеспечат грамотную установку и подключение электрической варочной панели от любого производителя (Электролюкс, Бош, Ханза, Аристон, Горение, Beko, Индезит, Занусси). Мастера также осуществляют подсоединение электричества к духовому шкафу, придерживаясь европейских стандартов качества.

Работы выполняются поэтапно:

  • Подведение однофазного или трехфазного силового провода к электроплите;
  • Подсоединение перемычек;
  • Подведение кабелей к колодке с клеммами;
  • Обустройство розетки;
  • Подключение варочной панели к электропитанию;
  • Настройка системы.

После выполнения работ мастер тестирует устройство, проверяя конфорки на работоспособность.

Подключение индукционной варочной панели

Перед тем, как приступить к работам, мастер разрабатывает схему проведения электропроводки, а также подбирает провода, место для установки розетки и автомат для подсоединения к электрощитовой.

Для двухконфорочных индукционных плит подходит кабель с сечением 4-6 мм, а для более мощных четырехконфорочных приборов – от 6 мм. Мастера подключают устройство напрямую к электросчетчику по отдельной линии либо врезают провод в общую систему электропроводки.

Подключение вилки к варочной панели

Сетевая розетка не всегда соответствует размеру вилки прибора. Применять переходники и удлинители категорически нельзя, поскольку вилка кабеля рассчитана на ток не менее 25 А. При этом она должна быть правильно заземлена. Электрики рассчитывают потребляемую мощность электроплиты в зависимости от модели изделия. Например, для плиты «Electrolux» ее показатели должны превышать 20 ампер. Мастер заменяет розетку и обеспечивает безопасное пользование электроприбором в будущем.

Наши преимущества

Наша компания несет полную ответственность за деятельность сотрудников, предоставляя годовую гарантию на все оказанные виды услуг. Работы выполняются быстро (от 1 часа). Для наших постоянных клиентов предусмотрены скидки размером до 10%.

Во время проведения работ по подключению панели к электросети электрики используют качественные комплектующие, купленные дешевле у наших проверенных поставщиков, поэтому мы предлагаем оптимально низкие расценки по Москве.
