Розетка штепсельная

Ассортимент моделей огромен: влагозащищенные и пылезащищенные устройства, приборы с заземлением с защитной шторкой, для открытой и закрытой проводки.

Выбор электроприбора напрямую зависит от условий эксплуатации и технических требований помещения.

Штепсельная розетка – это…

Устройство позволяющее при минимальных затратах обеспечить безопасное включение в сеть электроприборов. На рынке целый ассортимент штепсельных розеток – влагозащищенные, заземленные, сдвоенные, но главный принцип работы неизменен. Прибор не функционирует без вилки, поэтому нужно учитывать размеры и расположение отверстий. Для предотвращения контакта с различными предметами исполняется гнездовой разъем.

В настоящее время происходит замена устаревшего вида проводки, поэтому штепсельная розетка с заземляющим контактом становится незаменимым прибором. Это в разы повышает безопасность.

Конструктивные особенности и технические характеристики

Традиционно штепсельная розетка состоит из трех элементов – корпус, колодка и контакт с устройством. Корпус выполняет декоративную и защитную функцию и изготавливается из прочных невозгораемых материалов. Колодка – основа прибора, изготавливается из керамики или карболита и удерживает крышку и контакты. По контактам с устройством электроэнергия доходит до потребителя. Выполняется из различных сплавов.

В конструктивном плане выделяют приборы утопленного и наружного типа. В первом случае подрозетник отсутствует, а накладные устройства имеют в составе крепежную панель. Утопленные приборы используются для скрытой проводки (выглядят эстетично). Устройства наружного типа монтируются на открытую прокладку сети.

Штепсельные розетки имеют маркировку, состоящую из цифр и букв. Например: РШ-Ц – 20-0-01-10/220 – это штепсельная электророзетка утопленного типа для открытой проводки, однофазная, с заземлением, используется для сети напряжением 220В и частотой 50 Гц.

Малогабаритная модель РС-16-006 скрытой установки

Розетка двухполюсная. Одноместной скрытой установки. Заземление отсутствует. Диаметр штырьков вилки составляет 4 или 4,8 мм.

Прибор накладной белого цвета, из матового пластика. Номинальное напряжение 250 В, номинальный ток 16 А. Степень защиты IP20, климатическое исполнение УХЛ4.

Розетка штепсельная ПС-326-100 (марка ИЭК)

ПС-326-100 утопленного типа для открытой проводки. Номинальный ток 40 А, напряжение 24В. Количество контактов 7. Применяется для прицепов ВАЗ, КАМАЗ и т.д.

Низковольтная розетка 42В РП-2Б

Влагозащищенная модель утопленного типа для скрытой проводки, степень защищенности IP43, номинальное напряжение 42 В, ток 10 А. Климатические условия эксплуатации УХЛ, количество полюсов 2.

Нейтральные малогабаритные типа НМШ

НМШ используются для соединения цепей повышенной мощности, являются устройствами электромагнитного типа. Схема установки отличается от классических моделей. В паспорте указывается сопротивление 310 Ом, напряжение 12 В, отпускание якоря 6,7 В и время срабатывания – мгновенно.

Виды и размеры

Классификация производится по типу установки, числу входов, виду разъемов, монтажу.

По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.

По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.

Внутренние

Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус – металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.

Утопленного типа

Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.

Внешние

Внешние (или накладные) розетки используются при прокладке в кабелях или трубах. Такой тип используется при невозможности прокладки скрытой проводки или в производственных помещениях, в которых необходим постоянный доступ. Внутренне розетки внешнего и утопленного типа практически не отличаются, разница только в виде монтажа. Наружные розетки могут быть дополнительно оборудованы электронным таймером, подсветкой, кнопочным выталкивателем вилки и другими нужными функциями.

Читать еще:  Управление розетками с помощью смс

С заземляющим контактом

В современных домах имеются новые требования к электрической проводке. Это обязательное наличие заземляющих контуров. Так как некоторые бытовые приборы являются металлическими электроустановками с большой мощностью. В отличие от традиционных устройств заземляющие розетки имеют 3 (для однофазной сети) или 5 (для трехфазной сети) контактов. В остальном конструкция отличий не имеет.

С защитным контактом

Используются также для нового типа проводки. В штепсельных розетках защитный контакт соединяется с заземляющим проводом. В конструкции устройства имеются специальные гнезда для приемки скобы защитного контакта.

Монтаж

Устанавливать штепсельные розетки рекомендуется на расстоянии 0,8-1 метр над полом. Для детских комнат, школ, и детсадов это расстояние может быть больше, чтобы дети не дотянулись до электророзетки.

Установка и подключение розеток производится в несколько этапов:

  • подготовка места для установки розетки;
  • установка подрозетника и его ввод в кабель;
  • разделка кабеля;
  • подключение проводов к клеммам устройства;
  • монтаж колодки;
  • проверка точности установки;
  • монтаж защитного корпуса;
  • подача тока, проверка работоспособности электроустройства.

Необходимо:

  • учитывать место установки, количество розеток в помещении, сечение кабеля;
  • перед подключением проверить цепь на отсутствие короткого замыкания при помощи тестера;
  • следить за состоянием изоляции, не использовать поврежденные экземпляры.

Установка открытой проводки

Электрические конструкции для проводки открытого типа снабжены изолирующей защитной крышкой. Закрепляются к поверхности стены с помощью специальной плоской площадки – подрозетника, или на дюбеля.

Первым шагом монтажа будет закрепление подрозетника на стене. Закрепляется либо при помощи дюбелей на бетонную или кирпичную стену, либо с использованием шурупов для дерева и пластика. Также применяются винты и саморезы для закрепления на металлической основе. Отверстия делаются заранее дрелью или перфоратором. К подрозетнику напрямую устанавливается розеточный узел, к клеммам розетки подключаются колодки. В конце нужно закрепить декоративную (изолирующую) крышку при помощи центрального винта. После установки крышки можно проверить работоспособность розетки.

Монтаж закрытой проводки

Установка при скрытой проводке делается с использованием специальных подрозетников, которые изготавливаются в виде неглубокого стакана. Для размещения подрозетника на гипсокартонной стене нужно сначала просверлить отверстие по диаметру стакана, вставить его в нишу и закрепить. На гипсокартонную стену фиксация делается с помощью специальных лапок зажимов. Для бетонных стен используются специальные гипсовые смеси. Для проведения электропроводки нужно проштробить в стене бороздку с глубиной, достаточной для провода. В нее укладываются провода таким образом, чтобы запас составлял примерно 10 см.

Важно не укладывать их пучком. Затем закрепляется розеточный узел, а к клеммам подключаются провода. Корпус закрепляется с помощью шурупов или распорок. Фиксировать винты нужно усердно, так как при слабом контакте происходит нагрев.

В отдельную категорию выделяется установка силовых розеток. Используются для мощного электрооборудования – посудомоечные и стиральные машины, бойлеры, кондиционеры. Монтаж имеет особенности:

  • подключение к отдельной линии, которая идет от щитка;
  • линия должна выдерживать нагрузку не менее 40 Ампер;
  • толщина проводка должна быть больше.

Крепится силовая розетка в месте, где выходит силовой кабель. Крепление делается дюбелями. Защита должна быть степенью не менее IP20. Изоляция и соединение производятся путем скрутки и пайки.

Советы и рекомендации

При работе с розетками следует выполнять эксплуатационные условия, чтобы прибор прослужил дольше:

  1. Необходимость снижения переходного сопротивления в цепи между контактами вилки и клеммами розетки. Этого достигают путем придания клеммам специальной формы, которая позволяет увеличить площадь контактов и силу сжатия.
  2. В старых розетках надежный контакт делался с помощью подпружинных клемм. Для современных устройств используются клеммы из специальных сплавов, которые не ломаются при небольшом повышении температуры.
  3. Розетку нужно беречь от механических воздействий и ударов. Новые модели делаются из материалов, которые дешевле технической керамики и уступают ей по качествам.

Образцы высшей ценовой категории оснащаются специальным механизмом, который автоматически извлекает вилку. Это позволяет продлить срок службы розетки.

Для детских комнат лучше покупать розетки со специальными шторками, которые оберегают рабочие отверстия от внешних факторов. Подобные механизмы быстрее выходят из строя, чем классические модели, поэтому важно выбирать качественные устройства и проверять их работоспособность.

Подключать отдельные группы розеток в квартире советуется либо шлейфом, либо с помощью отдельных линий до каждого устройства. Укладка проводов замотанным пучком недопустима. Также рекомендуется отделить линиями провода розеток, работающих под высокими нагрузками (для стиральных машин, нагревателей, электроплит и других мощных устройств).

Читать еще:  Самые лучшие электрические розетки

Желательно выбирать модели с распределительными коробками.

Штепсельная розетка – это прибор для подключения к сети бытовых приборов через вилку. Выбор розетки напрямую зависит от эксплуатационных условий, технических требований и вида подключаемых приборов. Монтаж и подключение устройства можно провести самостоятельно, даже без специального опыта, важно следовать инструкции по установке и соблюдать технику безопасности.

Полезное видео

Розетка фарфоровая , двухполюсная, с заземляющим контактом ( D70x45),цвет — светлый мрамор, МезонинЪ GE70301-20

Первый раз, при самовывозе, потребовали предоплату. Возникло недоверие.

Был сделан заказ № 9208. На следующий день пришел ответ: Ваш заказ №9208 на сумму 9 595 руб. еще не оплачен, ждет обработки . Зачем оплачивать заранее, при самовывозе. Картинка на сайте не может дать полное представление: люстра и бра — заметные предметы в интерьере. Получив невнятный ответ менеджера, забыл этот магазин навсегда.

Работают хорошо, оперативно приняли заказ, подтвердили наличие керамических розеток керуда, а заказывал 20 шт. по цене 1,5 т. р. Все розетки в одном цвете, медь. Что примечательно, без брака, менять не пришлось. Курьер доставил товар вовремя, заранее указав интервал прибытия.

не заметил проблем у этого магазина.

Товар сертифицирован, курьер привез заказ в срок.

В отличие от другого магазина, где мне пообещали, а предоставить не смогли, здесь не было проблем с наличием товара на складах. Хороший сервис, доброжелательный персонал, как менеджер, так и сотрудник из службы доставки. Не жалко 5 звездочек для вас.

Заказ был сделан на люстру на штанге. Картинка на сайте хорошего качества, рассмотрела все детально и без вопросов заказала. Просила оператора, чтоб пометили мне время доставки на вечер. Что скажу — пунктуально: доставка прибыла после 18-00, как и было оговорено. Осмотр люстры провела прямо на месте, все цело, замечаний нет.

✔️ Какая гарантия на Товар?

На основании действующих законов РФ в сфере охраны и регламентации прав потребителей наш покупатель вправе заменить непродовольственный товар с безупречными характеристиками в срок до 14 дней, со дня его приобретения.

Наш магазин электротоваров заменит вашу покупку, если товар, что предстоит заменить, не использовался, его внешний вид и потребительные свойства остались неизменными, остались без изменения все пломбы, маркеры и ярлыки производителя, а также товарный, или кассовый чек на приобретенный товар.

Более подробную информацию Вы сможете найти здесь: Возврат и обмен

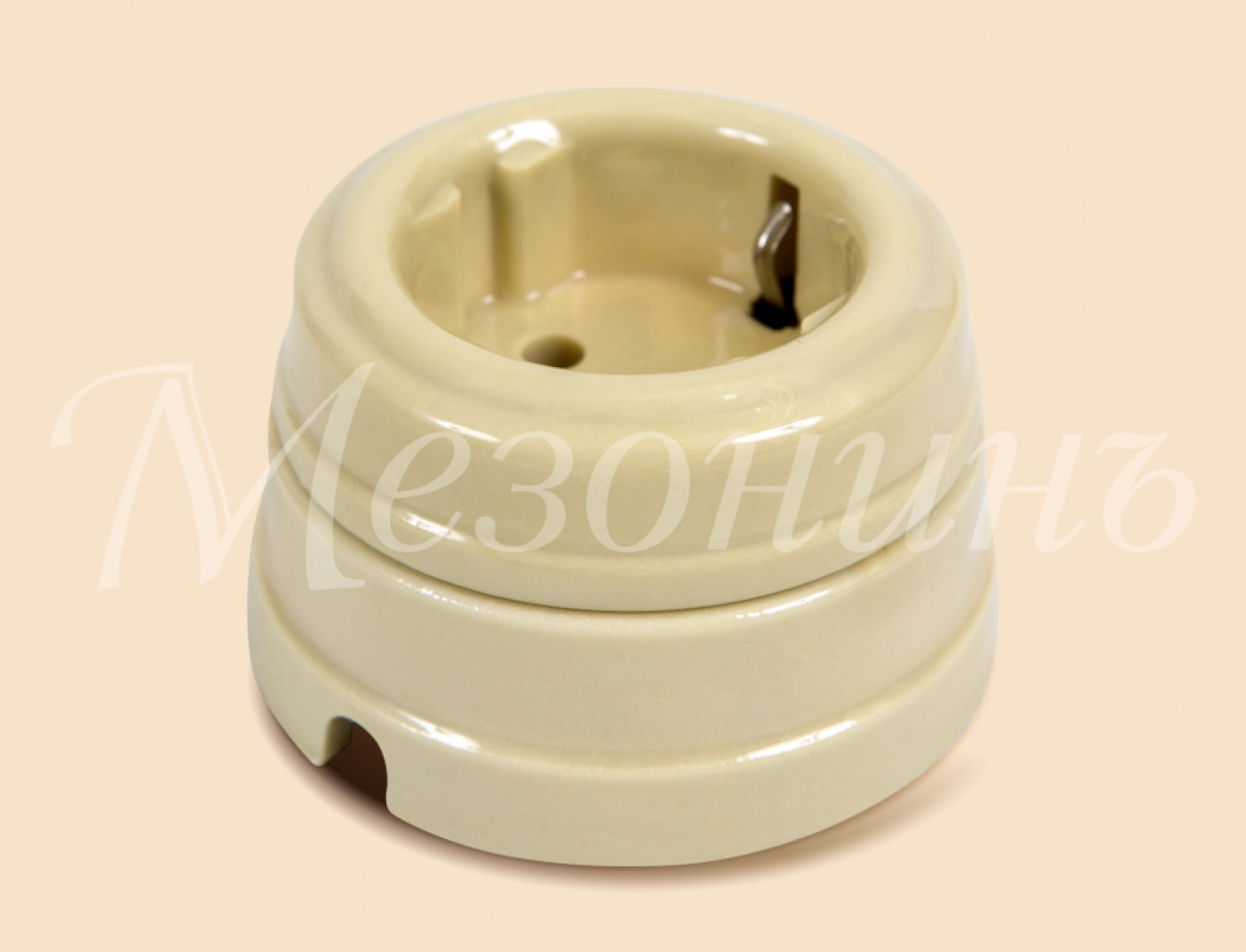

GE70301-02 Розетка ретро фарфоровая двухполюсная, с заземляющим контактом ,в комплекте с подъемной рамкой, D70x45, 16А, 250В, IP 20, коллекция Новая Голандия, белый, Мезонин
