Розетки с алюминиевыми контактами

Алюминиевая проводка в квартире: заменить или оставить?

Проводниками электрического тока являются все известные металлы, но в производстве токопроводящих жил наиболее широкое распространение получили алюминий и медь.

До 1991 года в системах электроснабжения жилых и производственных объектов разрешалось использовать как медные, так и алюминиевые проводники. С развитием индустрии бытового приборостроения квартиры стали оснащаться более мощной техникой, в результате чего нагрузка на внутреннюю электропроводку значительно выросла. В связи с этим в ПУЭ-6, действовавшие с июня 1985 года, были внесены изменения, согласно которым в РФ запрещалось применение алюминия для электрификации зданий и сооружений. С вводом в действие с 2003 г. ПУЭ-7 алюминий был разрешён к применению только в питающих и распределительных сетях при условии сечения проводника не менее 16 мм².

Однако в домах постройки до 1991 г. до сих пор встречается электропроводка из алюминиевых проводов сечением как в 1,5, так и в 2,5 мм², необходимость замены которой на медную вызывает вопросы.

Замена алюминиевой проводки на медную — аргументы «за» и «против»

Ощутить разницу между алюминиевым и медным проводом многим так или иначе приходилось, даже не сталкиваясь с серьёзными проблемами проводки в своей квартире. Из негатива — отламывающиеся концы алюминиевого провода при отсоединении их от старой розетки для замены на новую. Связанный с этим же материалом позитив — цена проводов из алюминия приятно удивляет.
Достоинства проводки из алюминия:

  • малый удельный вес – 2,70 г/см²
  • широко доступная цена;
  • малое удельное электрическое сопротивление — 0,0175-0,0184 (Ом мм²/м);
  • высокая удельная проводимость – 35,3-36,4 (м/Ом мм²);
  • быстрое образование на поверхности жилы слоя прочного окисла, препятствующего дальнейшему окислению, НО – этот слой имеет более высокое сопротивление и потому сильнее нагревается.

Недостатки алюминиевых проводов:

  • текучесть алюминия – в частности, уменьшение площади сечения проводника в точке воздействия прижимного элемента, обуславливающее повышение сопротивления на данном участке и его нагрев (отгорание контакта – лишь вопрос времени);
  • растущая в процессе эксплуатации ломкость – в результате образования поверхностных микротрещин на жилах в точках резких изгибов, из-за насечек после очистки от изоляции, вследствие физического износа и т.д.
  • лёгкость повреждения – при нештатных ситуациях жилы из алюминия легче повреждаются (рвутся, перебиваются);
  • снижение долговечности старой проводки, обусловленное современными нагрузками — не соответствующими её параметрам.

Сравнение положительных и отрицательных характеристик алюминиевой проводки выявляет большую значимость её «минусов».

Достоинства медной проводки:

  • достаточные прочность и гибкость;
  • высокая удельная проводимость — 56,6-57,8 (м/Ом мм²);
  • надёжность соединений — обеспечена высоким пределом текучести меди;
  • меньшая, чем у алюминия, подверженность окислению по месту укладки;
  • долговечность – превышает срок эксплуатации дома.

Недостатки проводки из меди:

  • более высокая, чем у алюминия, стоимость;
  • значительный удельный вес – 8,93 г/см³.

«Минусы» меди – это особенности материала, не снижающие эффективность его применения в электропроводке.

Сравнительная таблица зависимости сечения проводников от тока и мощности подключаемых потребителей также свидетельствует о преимуществах проводки из меди.

Сечение токопроводящих жил (мм²)АлюминийМедь
220 В380 В220 В380 В
Ток (А)Мощн. (Вт)Ток (А)Мощн. (Вт)Ток (А)Мощн. (Вт)Ток (А)Мощн. (Вт)
1,5194,11610,5
2,5224,41912,5275,92516,5
4286,12315,1388,33019,8
6367,93019,84610,14026,4
1050113925,77015,45033
166013,25536,38518,77549,5
258518,77046,211525,39059,4
35100228556,113529,711575,9
5013529,711072,617538,514595,7

Возвращение алюминиевой электропроводки

Несмотря на явное превосходство медных проводников перед алюминиевыми, МинЭнерго РФ в конце 2017 г. издало следующий приказ:

Согласно новому документу, использование алюминиевых кабелей и проводов во внутренних системах электроснабжения зданий вновь разрешено – при соблюдении требований к соответствию сечений проводников месту их применения, что изложено в таблице-приложении:

Наименование линииНаименьшее сечение кабелей и проводов (мм²)
с медными жиламис жилами из алюминиевых сплавов
Линии групповых сетей1,52,5
Линии от этажных до квартирных щитков и к расчётному счётчику2,54,0
Линии распределительной сети (стояки) для питания квартир4,06,0

Отмена запрета связана с новыми разработками ОК «РУСАЛ» и «Алюминиевой Ассоциации» в области алюминиевых сплавов, позволившими нейтрализовать в них недостатки алюминия путём изменения кристаллической решётки конечного материала. В результате выпускаемые по новой технологии многопроволочные жилы обладают повышенной гибкостью, что повышает и гибкость кабеля в целом – вплоть до 6-го класса. При этом проводники из таких алюминиевых сплавов остаются легковесными, а их производство – экономичным.

Приказ №968 узаконил использование в проводке зданий алюминиевых кабелей нового образца, но при этом возникают некоторые проблемы.

Во-первых, выпускаемые сегодня автоматические выключатели (АВ) оснащены медными или латунными клеммами, поэтому подключение к ним алюминиевых кабелей потребует специальных технологий и будет более трудоёмким.

Кроме того, новые сплавы состоят их алюминия на 99%, и визуально диагностировать их соответствие стандартам невозможно. При том, что человеческий фактор никто не отменял, а контрафактная продукция на рынке – не редкость, велик риск приобрести по новой цене кабель старого образца.

Содержание элементов (% массы)
AlFeне болееПрочие (не более)
SiMgCuZnGaСумма: Ti, V, Cr, MnКаждогоВсего
Алюм. сплав 8030основа0,4-0,50,070,020,010,040,010,0150,030,15
Алюм. сплав 8176основа0,35-0,450,070,020,15-0,190,040,010,0150,030,10

Исходя из всего вышесказанного, ответ на вопрос, менять ли старую алюминиевую проводку на медную, будет однозначно утвердительным. Однако, выполнить замену как обособленный вид работ — без привязки к капитальному ремонту квартиры можно лишь при прокладке кабелей открытым способом. Но и в этом случае придётся устраивать проходы линий через стены. Поэтому прибегать к открытой прокладке только для того, чтобы любой ценой заменить проводку даже в отсутствие аварийной ситуации, не следует. Наиболее рациональным решением будет включить реконструкцию внутреннего электроснабжения в смету капитального ремонта жилья.

Причины выполнить ремонт электропроводки как можно раньше:

  • установка дополнительных бытовых электроприборов, на мощность которых старая проводка не рассчитана;
  • частые без видимых причин срабатывания АВ и УЗО;
  • выявленные разрушения изоляции кабелей;
  • обрыв скрытой линии – токовые утечки;
  • возгорание линии, наружной или скрытой.

Заключение

Целесообразность замены в квартире старой алюминиевой электропроводки очевидна. При этом использование медных кабелей – вариант, хоть и сравнительно затратный, но беспроигрышный. А вот решение по монтажу проводов из новых алюминиевых сплавов должно основываться на стойких положительных отзывах потребителя об этом материале, а они появятся после нескольких лет эксплуатации. За это время и цена алюминиевых кабелей нового поколения, как у всех ноу-хау, станет ближе к реальной.

Алюминиевая проводка в доме — новые правила. Приказ №968 — теперь можно то, что раньше было нельзя.

В конце 2017 года незамеченными для многих электриков остался ряд документов и приказов. Например такой, как приказ №968 от 16 октября 2017г.

Какие же изменения были внесены этим документом и почему это важно для всех, кто занимается электромонтажными работами в жилом фонде. Полный текст приказа можно скачать отсюда.

А говорится в нем о том, что отныне всю проводку в квартире и доме, спокойно можно делать как медными так и алюминиевыми кабелями. Главное соблюсти следующие минимальные сечения жил:

Конечно, есть такое понятие как иерархия нормативно-правовых актов. И министерский приказ в сравнении с ПУЭ и СП стоит ниже в этой цепочке. Вот схематичная пирамида, какой нормативный документ над каким стоит и какой из них важнее.

Однако, если раньше ПУЭ и СП противоречили вышеприведенному приказу, то и в них не так давно также внесли соответствующие изменения.

Например, в ПУЭ пункт 7.1.34 было указано, что электропроводку в жилых домах необходимо выполнять только медным кабелем.

Читать еще:  Как расключить розетку 220

При этом минимальное сечение жилы должно быть 1,5мм2.

Согласно этих правил, алюминий в качестве исключения тоже можно было использовать, но только на магистральных (самых главных) питающих сетях. Например, до распределительных щитовых.

При этом, строго оговаривалось минимальное сечение жил алюминия. Оно должно было быть минимум 16мм2.

Были еще исключения. Это оборудование насосных, вентиляторных и других инженерных механизмов в здании. Согласно ПУЭ п.7.1.34 здесь подключать алюминий можно было начиная от 2,5мм2.

Однако по поводу этих правил ПУЭ, был выпущен другой приказ №1196 от 20 декабря 2017г, который отменил действия многих пунктов.

Что касается свода правил СП 256.1325800.2016, то в них по поводу меди говорится:

Но уже и тут законодатели и разработчики правил подсуетились и выкатили проект изменений №2 к данному СП.

По мнению большинства электриков, для рядовых потребителей такие нововведения не приведут ни к чему хорошему. Давайте рассмотрим несколько причин, почему их опасения могут быть обоснованы.

Прежде всего, алюминий это текучий металл. Он в несколько раз мягче чем медь.

Чем это опасно и неудобно в эксплуатации? А грозит это тем, что вам придется регулярно перетягивать все винтовые контактные места с алюминием — в автоматах, клеммниках и даже в розетках.

Представьте, что у вас в квартире пару десяток розеток, и все их каждые полгода-год придется раскручивать, вытаскивать, подтягивать и опять монтировать на место.

А если вы с электрикой на Вы, то готовьте дополнительные затраты на ежегодный профилактический вызов монтера. Если этого не делать, то легко можно столкнуться со следующими последствиями:

Второе — алюминиевые жилы очень хрупкие и ломкие. Достаточно перегнуть их несколько раз и они обломятся.

А вот чтобы обломить медь, придется очень сильно постараться.

Особенно на стадии монтажных работ приходится не один и не два раза изгибать, перекладывать, откручивать и заново закручивать контакты. С медными жилами, электрики это делают не особо заморачиваясь о последствиях.

А вот с алюминиевой проводкой придется быть максимально аккуратным.

Третье — это контакты коммутационной аппаратуры. У выключателей, контакторов, пускателей, реле напряжений, УЗО, тех же клеммных колодок, они изначально идут если не из меди, то по крайней мере из латуни.

Если напрямую соединить такой контакт медь-алюминий=латунь-алюминий, то получится гальваническая пара, с образованием окислов и дальнейшим нагревом места соединения.

Не зря для многих, стал головной болью вопрос правильного и надежного подключения провода СИП к автомату. Особенно если он находится под пломбой и никакой возможности провести ревизионные работы на нем нет.

Например в ГОСТе про автоматы, прямо говорится, что его выводы должны быть предназначены для подключения медных жил. А вот про алюминий, прямым текстом ничего не сказано.

То же самое можно сказать и про контакты на большинстве электросчетчиков.

Вам теперь придется через пару лет регулярно подавать заявки на срыв пломбы и перетяжку винтов. Иначе контакт будет ослабляться и начинать искрить.

Если конечно пойдет массовое внедрение такой проводки, то вполне возможно ожидать появления новинок в коммутационной аппаратуре, соединительной арматуре и т.д.

Например, сегодня те же переходные медно-алюминиевые гильзы ГАМ, выпускают для алюминия только на сечение от 16мм2, не меньше.

А их порой, ох как не хватает.

Пятая причина — это увеличение сечения жил проводки. Там, где раньше было достаточно кабеля с медными жилами 2,5мм2, теперь придется укладывать алюминиевые жилы 4мм2.

А это между прочим все розеточные группы в квартире.

Сейчас очень популярной стала тенденция выполнять весь ремонт без распаечных коробок. При этом все коммутации и соединения производят непосредственно в подрозетниках.
Представьте себе, как вы это сделаете, если речь идет не о двух жилах 2,5мм2, а о трех, четырех или пяти отпайках по 4мм2 каждая.

К примеру, наружный диаметр кабеля АВВГ 3*4мм2 равен 14,8мм, а медного ВВГнг 3*2,5мм2 — 10,2мм. То есть, уже на одном только кабеле будет увеличение занимаемого пространства на 50%.

Есть конечно одно большое НО.

Однако там же говорится, что непосредственно самого алюминия в составе такой проводки должно быть более 99%.

Также остается надеяться, что и название у таких кабелей будет совершенно иными. Например, не хотелось бы, чтобы продукция со сплавами называлась как АВВГ. А его состав указывался где-то отдельными сертификатами.

Иначе это вызовет большие затруднения и двусмысленности при выборе и покупке.

Новые сплавы по заявлению производителей имеют другую кристаллическую решетку и позволяют производить даже алюминиевую проводку шестого класса гибкости, как у меди!

То есть алюминиевые гибкие кабели с многопроволочными жилами (типа КГ).

Раньше такое и представить себе было невозможно. Более того, такие обновленные алюминиевые жилы должны будут выдерживать 15 кратный перегиб под углом в 90 градусов.

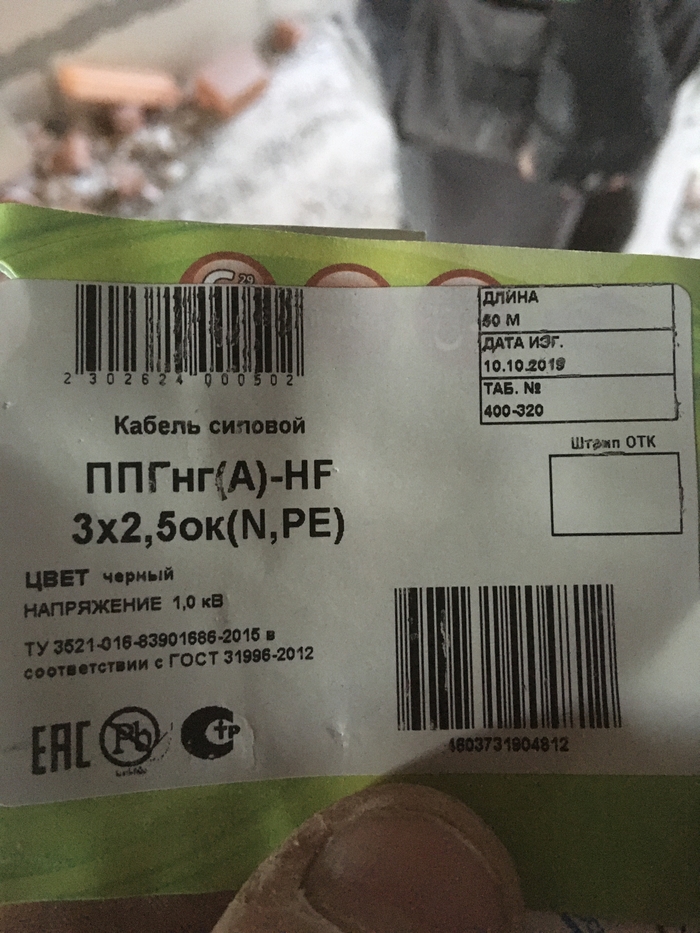

Наверное все знакомы с ситуацией на рынке, касательно медных кабелей изготовленных по ТУ и ГОСТ.

Экономят на всем. Начиная от толщины изоляции и заканчивая сечением самой жилы.

Получается, что если до сих пор в магазинах есть такая контрафактная продукция, то нет никаких гарантий, что то же самое не повторится и с алюминиевыми проводами.

Поэтому я думаю, что многие электрики, как делали весь ремонт на меди, так на ней и останутся. А вот что касается застройщиков, то тут нас ждет много инноваций и изменений уже в самое ближайшее время.

По закону, отныне все застройщики будут правы и полностью защищены вышеприведенным приказом. Так что не удивляйтесь, если при въезде в свою новую квартиру, вы обнаружите в ней алюминиевую проводку как в домах ваших бабушек и дедушек.

В любых проектах всегда есть пункт, где нужно четко обосновывать затраты. Вот здесь то медь и начнет резко проигрывать и терять свои позиции.

Тут уже не будет играть роль квалификация электрика и отсутствие у него нужного инструмента.

Хотя справедливости ради, следует рассмотреть и альтернативную точку зрения. Некоторые вовсе не видят в этом приказе какого-то лоббизма интересов отдельных компаний.

Просто отныне появляется законная возможность экономии и удешевления там, где это целесообразно. Может быть в отдельно взятых случаях, действительно удобно проложить более толстый, но дешевый алюминиевый провод.

При этом, естественно учесть все нагрузки. Более того, это создаст в данной области конкуренцию, в результате чего и медь может подешеветь.

К тому же, запасы меди не настолько неисчерпаемы как многим кажется. Поэтому поиск альтернативы, более чем уместен.

Так что, какой кабель медный или из алюминиевых сплавов применять на своих объектах, решать конечно придется самостоятельно. Главное, что теперь вам дали законный выбор применять то или иное решение.

5 главных причин возгорания электропроводки: чего опасаться, как устранить

Возможно, ваша проводка только кажется вам беспроблемной, но по факту готова вспыхнуть в любой момент. Проверьте ее, пока не случилось страшное.

Одной из самых частных причин пожаров квартирах и домах является возгорание проводки. В свою очередь возгорание проводки может возникать по нескольким причинам. Одни связаны с возрастом проводки и электроустановок, другие же — явные ошибки электриков или хозяев квартир. Мы расскажем, какие наиболее частые причины возгорания проводки могут быть и как их избежать.

1 Старая электропроводка и автоматические выключатели

В большинстве многоэтажных домов, построенных еще в СССР, электропроводка и автоматические выключатели не менялись со времен постройки здания. С годами изоляция проводов теряет свои эксплуатационные свойства и начинает рассыпаться, а там и до контакта недалеко.

Еще чаще, чем из-за старой проводки, может происходить возгорание из-за старого вводного автомата в электрощитке. Зачастую сотрудники энергосбытовых компаний заглядывают в щиток очень редко или не заглядывают вообще. Автомат с годами теряет свои механические свойства и может попросту не сработать на отключение, если на линии произошло КЗ. В результате короткого замыкания по проводке может протекать ток в сотни ампер. Длительное протекание тока такой величины обязательно приведет к горению или оплавлению изоляции проводки.

Как этого избежать? Только лишь полной заменой проводки и автоматических выключателей. Причем проводку на группу розеток класть кабелем сечением минимум 2,5 мм 2 , а не 1,5 мм 2 , как это было в Союзе. Если вы хотите правильно подобрать кабель для проводки, прочитайте нашу статью на эту тему.

Читать еще:  Розетка для плиты сколько ампер

2 Слабые контакты соединений

Недостаточный (слабый контакт) соединений в распредкоробках, розетках или автоматических выключателей может привести к их нагреву и, соответственно, возгоранию. Если контакты ослабли, то в месте соединения сопротивление растет. Из-за этого провода (или монтажные пластины) начинают греться, а изоляция плавиться.

Причин же слабых контактов может быть огромное множество. Например, электрик при установке розеток, автоматов и распредкоробок слабо их затянул или сделал хлипкие скрутки. Также ослабнуть контакты могут с течением времени под воздействием влаги и кислорода.

Как этого избежать?

  • Во-первых, стоит располагать все соединения в местах быстрого доступа человека, то есть в распределительных коробках и электрощитках. Ни в коем случае нельзя разборное соединение зашивать в стену.
  • Во-вторых, регулярно (это может быть раз в 1 — 2 года в зависимости от рекомендаций производителя) подтягивать контакты в разборных соединениях типа винтовых клеммных зажимов, зажимов WAGO, колпачков СИЗ и т.д. (не касается сварных, паяных или опрессованных соединений).
  • В-третьих, время от времени проверять, не попадает ли на контакты влага (особенно касается неотапливаемых помещений).
