Схема подключения розетки реле

Полезные дополнительные устройства в розетку

Как увеличить функции розетки?

Розетка всем привычна и проста, в неё втыкают шнуры питания от электроприборов. Но иногда нужно увеличить количество её функций, организовать автоматическое включение и отключение приборов, их защиту и прочее. Для этого не нужно подключать розетку к электрощиту с определенными реле и таймерами, а можно просто вставить в неё какой-нибудь функциональный элемент. В этой статье мы рассмотрим дополнительный устройства, которые помогут расширить функционал розеток без переделок электропроводки.

Топ дополнительных устройств

В магазинах есть целый ряд дополнительных устройств таких, как таймеры или реле для защиты от скачков напряжения которые вставляются в розетку, на их корпусе расположена еще одна, в которую и вставляется сам прибор. Это своеобразные промежуточные функциональные звенья. Давайте рассмотрим некоторые варианты.

Топ дополнительных устройств:

Таймер в розетку

Таймер нужен для включения и выключения устройств, в установленное время. Бывают таймеры механические и электронные. На первом типе есть вращающийся диск, по которому устанавливается время, а на втором дисплей и набор кнопок. В зависимости от модели могут программироваться на сутки или неделю.

Механический таймер настраивается достаточно просто. Вокруг розетки или над ней есть кольцо, для установки времени совмещенное со шкалой времени (2). Кольцо (3) состоит из рычажков, когда рычажок нажат, то розетка в этот промежуток времени включается.

Для правильного отчета времени при включении этого таймера нужно повернуть кольцо так, чтобы шкала времени установилась напротив метки (1), соответствуя реальным часам. В работе этого таймера шкала с флажками крутится вокруг своей оси, а когда доходят нажатые флажки доходят до текущего часа – подается напряжение на контакты розетки.

Обычно 1 нажатый флажок равен 15 минутам. Так можно настроить включение сколько угодно раз в пределах 24 часов с кратностью в 15 минут включенного/выключенного состояния. Также можно использовать для имитации присутствия людей дома, когда вы в отъезде.

На большинстве таймеров на торце есть переключатель режима работы – по времени или принудительное включение. Это удобно, вам не понадобится вытаскивать таймер, чтобы включить прибор тогда когда вам нужно.

Внутри стоит концевой выключатель, который нажимается вращающимся в режиме работы кольцом.

Устройство, принцип работы и настройки розеточного таймера:

Реле напряжения в розетку

Предназначено для защиты подключенных устройств от пониженного или повышенного напряжения или обрыва нуля и перекоса фаз. Когда напряжение вернется в норму – реле опять включится.

К таким устройствам рекомендуют подключать всю дорогостоящую технику. Есть определенное преимущество перед реле напряжения для дин рейки. Вы можете установить допустимые значения для каждого питаемого устройства. Модели же для дин рейки защищают целые группы потребителей или всю квартиру сразу.

Обычно на корпусе реле напряжения есть индикатор, который показывает значение напряжения, органы управления (кнопки или поворотные рукоятки), с помощью которого устанавливается минимальное напряжение, максимальное, время автоматического повторного включения. Это самый дешевый вариант защиты дорогого оборудования.

Розетка со счетчиком

Для учета потребления электроэнергии конкретным прибором нет необходимости покупать и монтировать дополнительный электросчетчик. Есть розетка-энергометр. Её удобно использовать для учета потребления электроэнергии обогревателями, насосами, а в наши дни и майнинг-фермами.

Список функций большинства моделей:

1. Отображение потребляемой мощности.

2. Отображение величины напряжения.

3. Частоты напряжения в сети.

4. Величину потребляемого тока.

5. Коэффициент мощности.

6. Учтенной мощности (кВт/ч)

7. Установка времени, часы.

8. Расчет суммы за потребленную электроэнергию по заданному тарифу (в некоторых есть двухтарифный режим).

Пример одного такого устройства для розетки: Бытовой ваттметр Robiton PM

Умные розетки

Умная розетка нужна для управления ей либо по заданному алгоритму, либо для дистанционного беспроводного включения/выключения. Например, вы можете выключить все розетки перед сном не вставая с кровати, с мобильного телефона через сеть Wi-Fi. Могут выполняться в виде полноценных розеток или же в качестве устройств вставляемых в розетку, как и те что описаны выше.

В качестве примера, рассмотрим розетки Broadcom SP3 (CC).

Соединение через WiFi;

Управление через 2G / 3G;

Автоматическое и ручное включение.

Возможность управления со смартфона под управлением Android или iOS.

Разные виды таймеров и другие особенности.

Одним нажатием на сенсор включается розетка, двойным нажатием режим светодиодного ночника.

Она может управлять нагрузкой мощностью до 3.5 кВт (ток 16А).

Читать еще:  Сдвоенная розетка легранд скрытой установки

Хорошие розетки подобного класса производит Xiaomi.

Такие розетки и бывают для монтажа в стену, но я считаю, что пока технология новая, лучше их использовать в качестве дополнения, как показаны выше.

Заключение

Благодаря таким дополнениям к обычной розетке вы легко и быстро сделаете автоматизацию своего быта без вмешательств в проводку и с минимальными затратами. Это самый бюджетный шаг к умному дому.

Схема подключения реле напряжения

Здесь вашему вниманию представлена очередная статья из рубрики “схемы“. На сегодняшний день реле напряжения используется практически для каждого дома. Реле контроля напряжения на фазах позволяет мгновенно отключить напряжение при возникновении опасных ситуаций или скачков напряжения. Схемы подключения реле напряжения помогут выполнить правильное подключение.

Это устройство можно применять не только для однофазной, но и для трехфазной сети. Также оно предназначается для защиты потребителей электроэнергии от выхода из строя. Теперь необходимо рассмотреть схемы подключения реле напряжения в квартирном щитке.

Схемы подключения реле напряжения

Простейшая схема разводки провода от вводного распределительного автоматического выключателя в квартире к реле контроля напряжения будет выглядеть следующим образом:

Этот способ подключения подойдет для однофазной сети. Нагрузка не должна превышать 7 кВт. Подключать магнитный пускатель или контактор на дин рейку вам больше не потребуется. Если нагрузка в вашей сети составит больше 7 кВт, тогда вам необходимо будет выполнить подключение через пускатель. На второй схеме вы сможете увидеть правильное подключение PH-113. Если вам будет интересно, тогда можете прочесть про электропроводку в частном доме.

Также мы обращаем ваше внимание на то, что кроме устройства защиты сети от перенапряжения в распределительном щитке вам необходимо подключить УЗО. Это позволит защитить жителей дома от удара током. Принципиальная схема подключения реле напряжения и УЗО будет выглядеть следующим образом:

Если в вашем доме установлена трехфазная сеть на 380 Вольт, тогда подключение защитного устройства вам необходимо будет выполнить следующим образом.

Если вы решите выбрать первую схему, тогда ее необходимо использовать, если в вашем доме есть мощная электроплита или электрический котел. Если вы будете использовать 3-х фазные электродвигатели, тогда эти устройства необходимо защитить с помощью реле напряжения. Мы предоставили вашему вниманию схемы РНПП-311 и РКН 3-14-08.

Кроме этого, мы также рекомендуем вашему вниманию видео, которые ответят на все ваши вопросы. На видео весь процесс монтажа рассказан подробно и интересно.


Как видите, оба варианта будут включать в свою конструкцию специальный магнитный пускатель. С помощью этих устройств вы легко можете коммутировать высокие нагрузки. При необходимости вы также сможете дистанционно управлять защитой. Все эти положительные качества делают схему подключения реле доступной для каждого.

Миниатюрное ZigBee-реле Girer WGH Tuya: делаем умной любую розетку

Сегодня речь пойдет о самом маленьком умном реле от компании Girer. Из-за своих размеров его можно установить даже в стандартное посадочное место любой розетки.

Умное ZigBee реле Girer WGH Tuya — УЗНАТЬ ЦЕНУ

ZigBee шлюз Tuya — УЗНАТЬ ЦЕНУ

Внешний вид

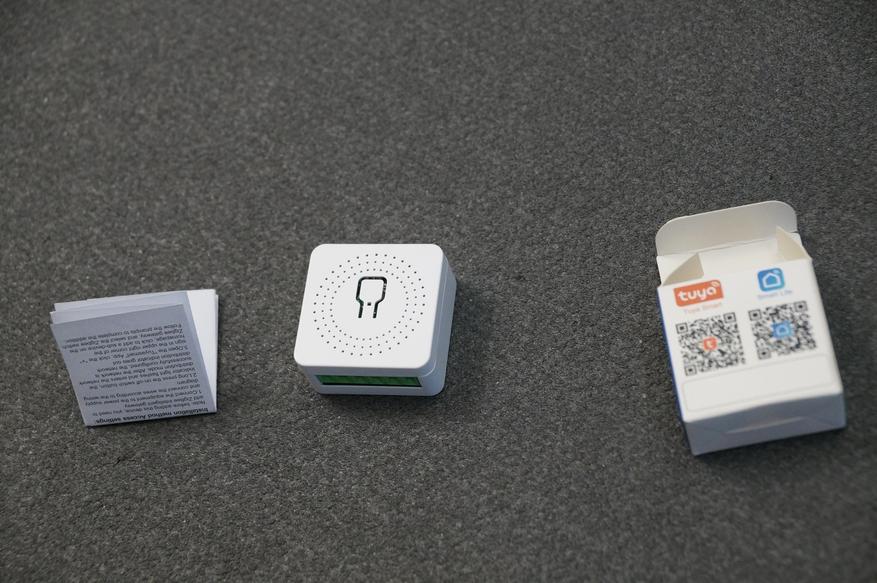

Вот такая маленькая коробочка. На задней части QR кода для скачивания и установки приложений Tuya Smart или Smart Life.

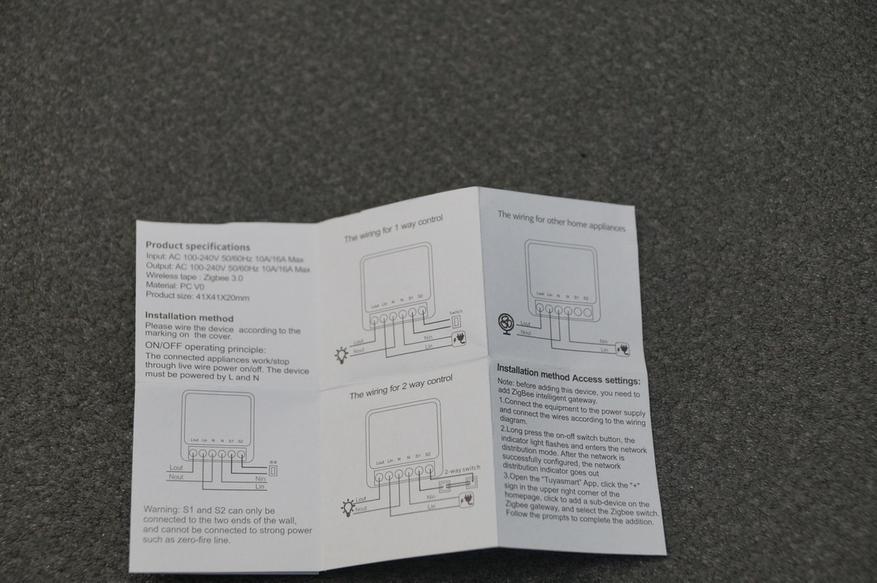

Внутри коробки находится само реле и небольшая инструкция на английском языке. Из полезного в инструкции можно посмотреть различные варианты интеграции и подключения умного реле Girer. Можно использовать реле совместно с выключателем, или группой выключателей, или подключать непосредственно к приборам.

Реле очень маленькое, его размеры 41*41*20 миллиметров. Работает по протоколу Zigbee 3.0, поэтому нам будет необходим ZigBee шлюз.

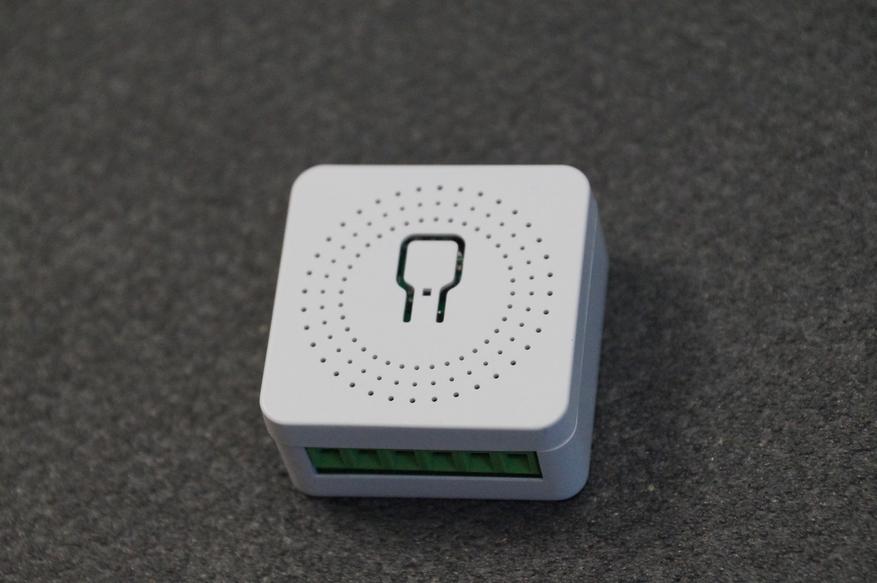

На передней части реле находится небольшая кнопка сопряжения со шлюзом, а над ней светодиод индикации работы.

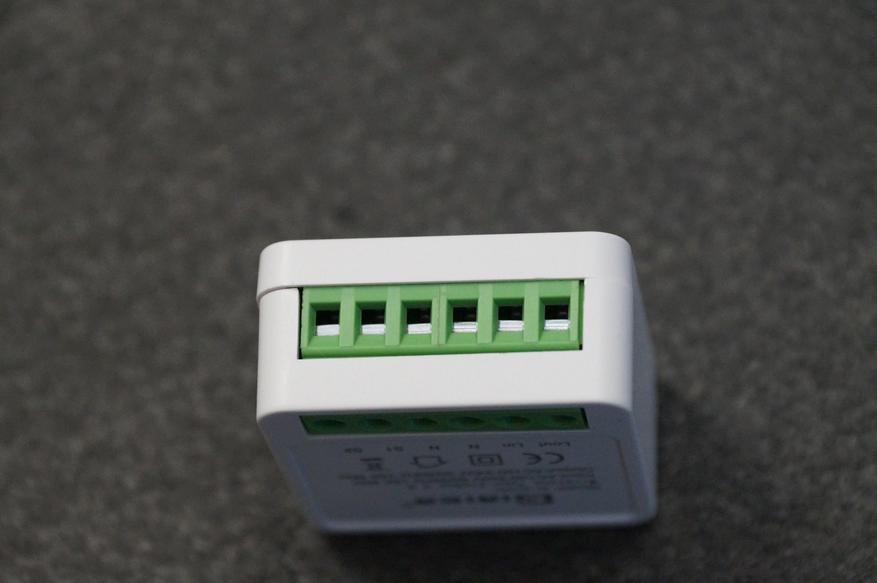

В нижней части расположилась контактная колодка.

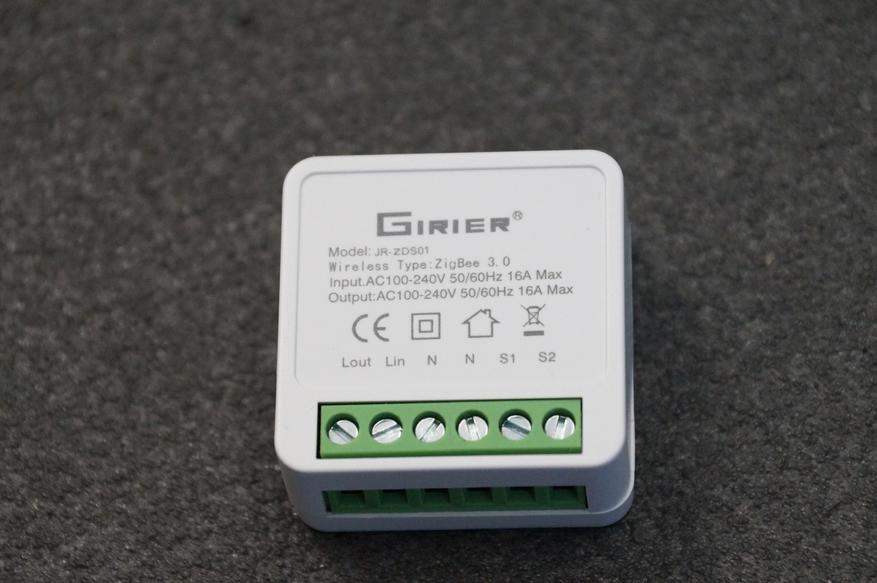

В задней части винты для зажима проводов в колодке и «распиновка» контактов. Как видно реле у нас может коммутировать нагрузку до 16 ампер, или до 3,5 Киловатт. Для работы реле требуется нулевая линия.

Внутренности

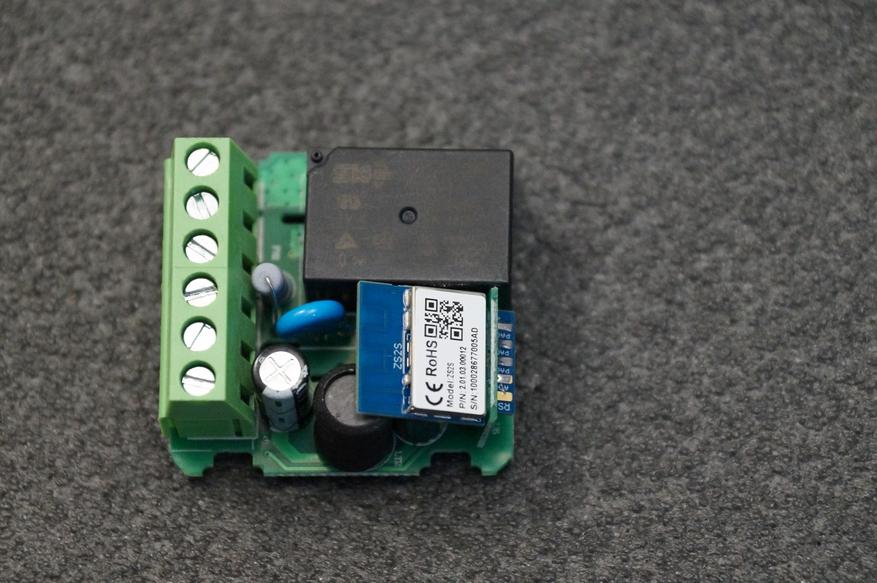

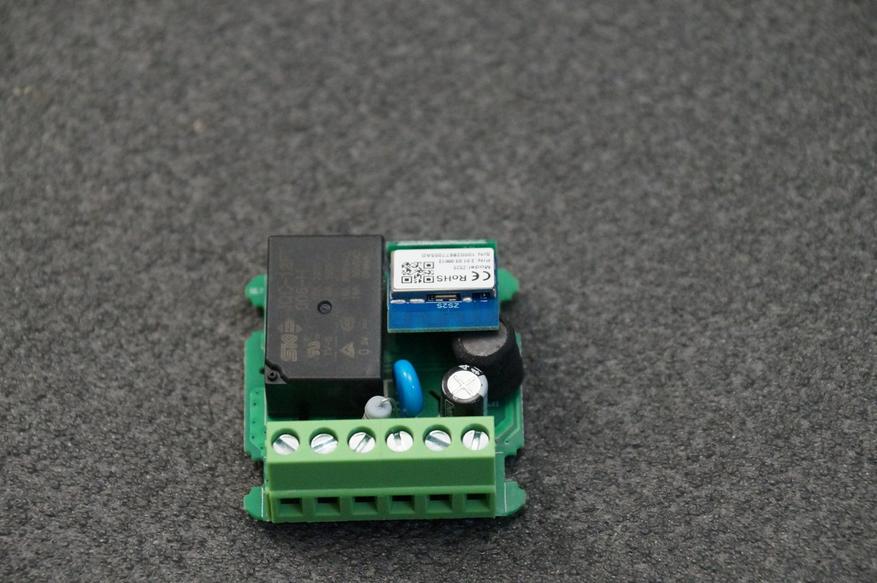

Давайте проверим, действительно ли реле сможет вытянуть 3,5 кВт. Разбираем реле, для этого просто аккуратно отщелкиваем верхнюю крышку. Поможет в этом любая пластиковая карточка. Электромеханическое реле довольно популярное JQC-12FT и судя по спецификации, таки выдерживает ток в 16А.

За «умность» устройства отвечает встроенный модуль Zigbee с низким энергопотреблением, разработанный Tuya — ZS2S. Он состоит из чипа RF-процессора (EFR32MG21A020F768IM32-B) и нескольких периферийных компонентов со встроенным стеком сетевых протоколов 802.15.4 PHY / MAC Zigbee .

Читать еще:  Розетка рондо рс16 126б

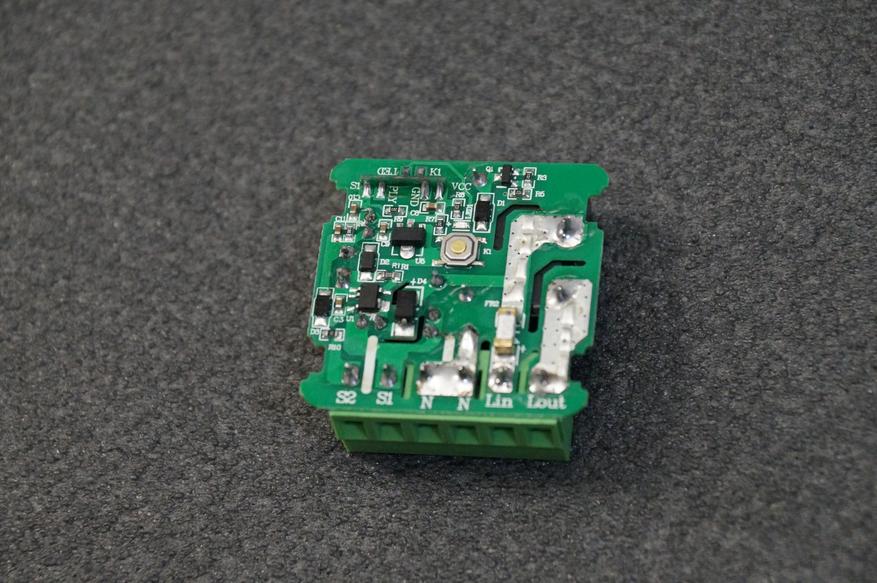

На обратной стороне платы расположилась кнопка сопряжения, над ней светодиод индикации работы. Тут же можно посмотреть, как происходит коммутация контактных групп.

Монтаж

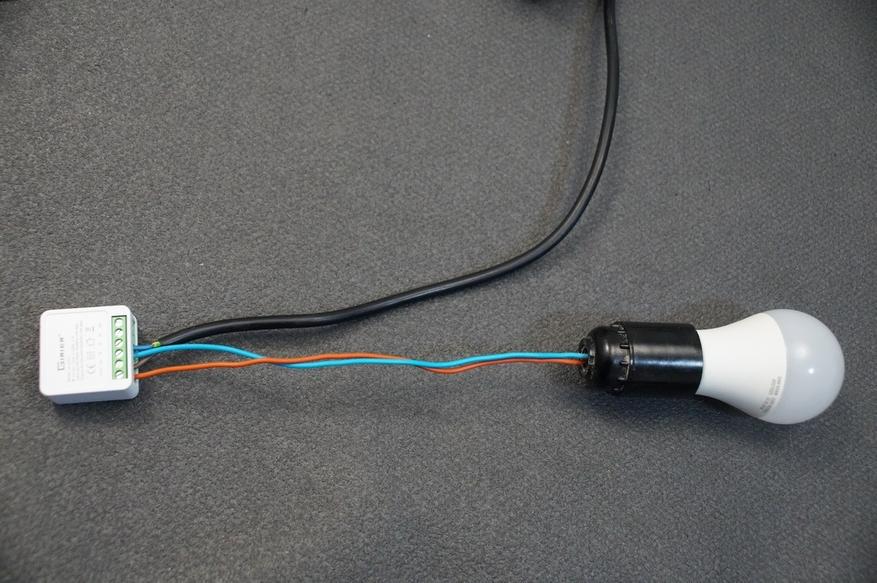

Я буду использовать реле по простой схеме, по сути, сделаю умную розетку, в которую можно включить любой прибор. Для этого я демонтирую розетку и вставлю умное реле в подрозетник. Как видим место вполне остается для розетки и проводов.

Подключаю просто в разрыв провода, где фаза, где ноль разбираться не надо, просто не путаем провода к контактам N и Lin. Устройство, которым мы хотим управлять, подключаем к контактам N и Lout.

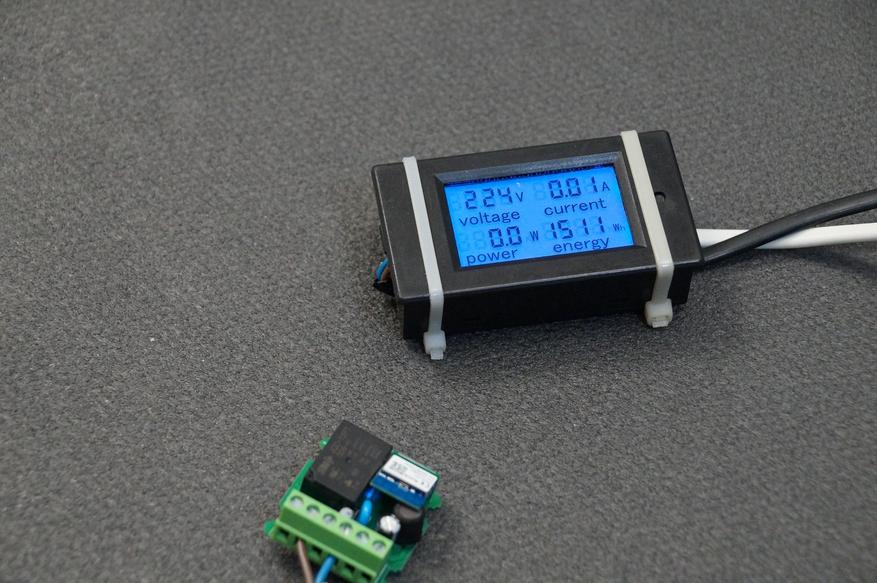

Не стоит переживать за счета электроэнергии, реле практически ничего не потребляет.

Smart Life

Скачиваем и устанавливаем приложение Smart Life или Tuya Smart. Можно их найти или в плеймаркете или отсканировав QR код на задней части упаковки. Переводим наше умное реле в режим сопряжения. Для этого долго удерживаем центральную кнопку, пока светодиод не начнёт быстро моргать. После этого выполним поиск ZigBee устройств в мобильном приложении.

Управлять устройством можно прямо с главного экрана программы. Там же отображается его статус вкл/выкл.

В главное меню — одинокая клавиша выключения или выключения реле. При изменении статуса, так же изменяется иконка в приложении.

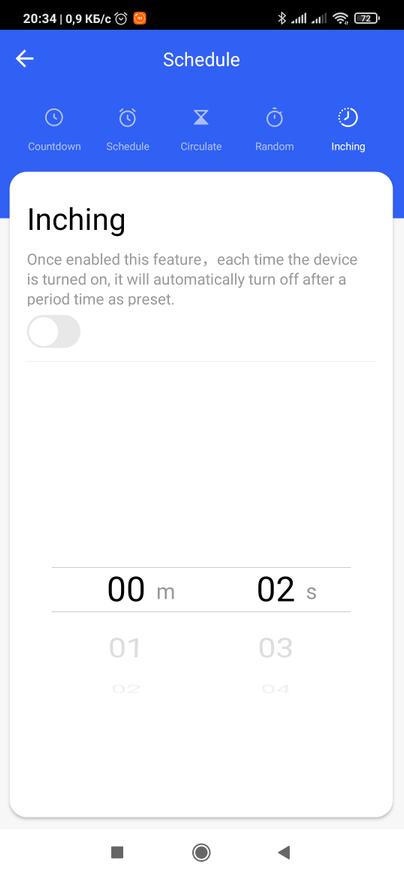

Из полезного — можно задать таймер изменения статуса устройство, если было включено — выключиться, и наоборот.

Возможно создавать различные расписания по дням недели.

А вот остальные пункты оказались нерабочими. Почему так я не знаю, возможно поправят в следующих прошивках, но на данный момент ни цикличный таймер, ни случайный таймер и «толчковый» режим — НЕ РАБОТАЕТ.

Жаль, что именно толчковый режим не сохраняет свой статус, так, можно было применять реле для краткой коммутации контактов. Можно было, бы использовать его вместо реле от Sonoff из моего прошлого обзора.

Прошивка на момент написания обзора V1.0.0, обновлений пока нет.

В дополнительных настройках можно задать режим работы реле после отключения электропитания. А так же изменить режим работы. Подробно об этих режимах ничего не могу сказать, они так же не работает. Состояние не сохраняется.

Подключение с выключателем

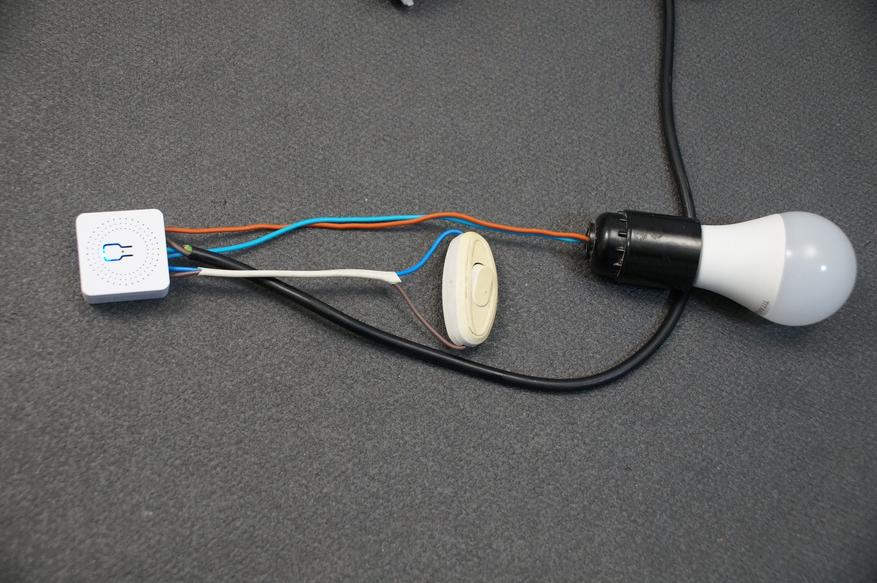

Второй вариант подключения, это возможность связать обычный выключатель и умное реле. Для этого используем подключение из варианта выше, но к контактам S1 и S2 подключим простой выключатель.

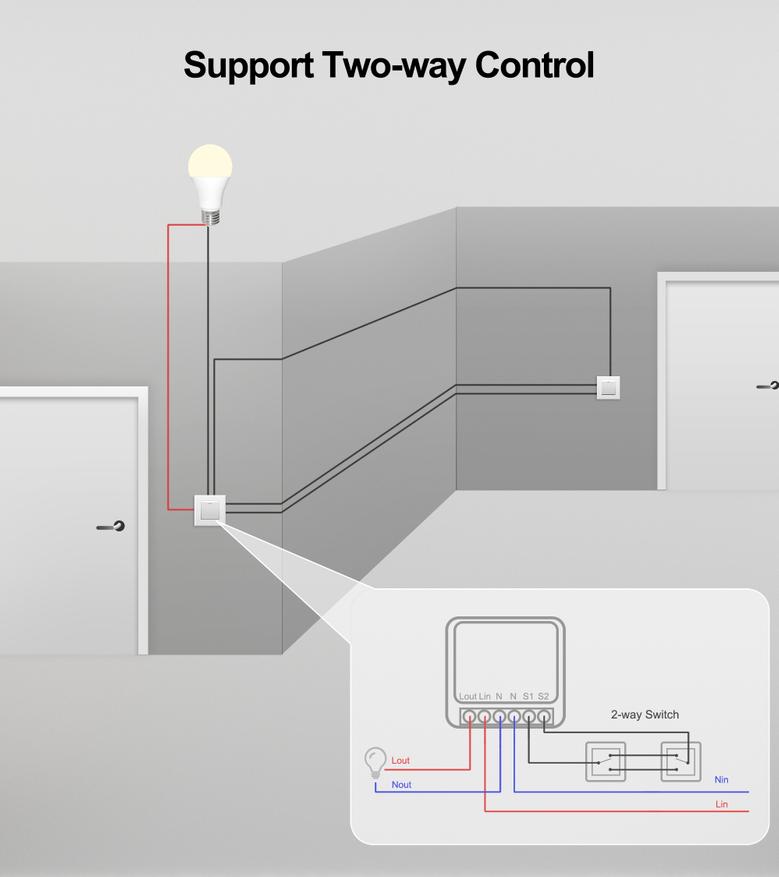

Можно даже использовать проходные выключатели, что тоже довольно удобно. Схема будет вот такая.

Теперь освещением можно управлять как с мобильного приложения, так и привычным выключателем. Это удобно, когда дома не все ходят с гаджетами, но при этом выключателем не «перерубают» напряжение на умной лампе. У меня умная лампа Сяоми, есть свои сценарии, но стоит, кому-то просто выключить свет выключателем, и все, все сценарии не сработают. А такая связка отлично будет использоваться и как в сценариях умного дома, так и для простого включения/выключения света. Например, задаем сценарий включать освещение в 18-00, а выключить в 19-00. Но нам резко захотелось спать в 20-25. Телефон в другой комнате на зарядке, поэтому просто нажимаем кнопку выключателя. Если надо свет включить, так же можно это сделать снова выключателем или через меню управления на мобильном телефоне.

Для моих задач это реле подошло идеально. Я смонтировал это реле рядом с вытяжкой в ванной комнате. Теперь по условию автоматизации вытяжка будет работать при сработке датчика движения и спустя 2 минуты, если нет движения выключаться. В планах добавить дополнительную сработку по влажности.

Видеообзор

Итого

В целом за свои деньги это отличное решения для управления бытовыми приборами или освещением. На данный момент меньше устройств я еще не видел, и думаю, пока и не будет, так как 70% корпуса — это электромеханическое реле. Но есть и свои недостатки, наличие нулевой линии обязательно, а также отсутствие энергомониторинга. Хотя за такие деньги, увидеть мониторинг, я откровенно, и не ожидал. Штука действительно получилась функциональная и удобная, а самое главное не дорогая. Покупкой доволен.

Подключение реле давления к электросети

Подключать реле давления к электросети необходимо после его установки в систему водоснабжения, а перед этим важно выполнить правильную электропроводку.

Читать еще:  Силовые розетки постоянного тока

Реле давления воды – это по сути выключатель, подающий или отключающий напряжение, например, на погружной насос, нагнетающий в систему водоснабжения дома воду из скважины или колодца. Реле ставится в разрыв питающего провода насоса, общая схема его подключения, выглядит следующим образом:

Подробнее электрическая схема подключения реле давления и все что с ней связано, рассмотрено нами ЗДЕСЬ.

Итак, как видно из схемы, к реле давления подключается трехжильный питающий кабель однофазной сети (фаза, ноль и заземление), а из реле уже выходит аналогичный кабель к насосу, нагнетающему воду в систему. Встречаются, конечно, и трехфазные приборы и реле давления воды используется соответствующее, но в быту обычно достаточно однофазного.

В водоснабжении частного дома, чаще всего используются именно однофазные поверхностные или погружные насосы, качающие воду из скважины, либо колодца. Электрическая мощность насосов сильно различается в зависимости от требуемой производительности конкретного устройства в конкретных условиях работы.

Обычно, мощность такого бытового насоса не превышает 1,5-2 кВт , соответственно для его подключения требуется кабель с сечением жил 1,5 кв.мм. и защитный автомат линии на 10 Ампер .

Подключать реле давления к электросети обычно принято одним из двух вариантов, каждый из которых имеет свои сильные и слабые стороны:

1. Рядом с местом установки реле давления, на стене, монтируется электрическая розетка, для него. К самому же реле подключается кабель с электрической вилкой на конце.

Это универсальный, чаще всего самый удобный, вариант подключения. Главными недостатками этого способа является необходимость лишних затрат на само устройство розетки, а также возможные проблемы в месте соединения, в условиях соседства с системой водоснабжения дома.

2. Второй вариант самый простой и соответственно самый надежный. В месте установки реле давления, из стены выводится питающий кабель, которым реле и подключается к сети. Таким образом достигается максимальная надежность соединения, т.к. корпус реле давления, как и кабельный ввод в него, обычно герметичны и они надежно защищают место контакта от возможных неблагоприятных воздействий.

К главным же недостаткам такого способа можно отнести повышенные требования к точности выбора места вывода и длины кабеля, а также некоторую возможную сложность в последующем обслуживании. Всегда проще выключить прибор из розетки, чем разбирать и отсоединять провода.

В нашем примере монтажа, выбран второй вариант – кабель, выходящий из стены. Проблема с обслуживанием решена установкой отдельного автоматического выключателя для реле давления в электрическом щите котельной.

Прежде чем подключать к реле питающий кабель, обязательно убедитесь в отсутствии напряжения в месте установки!

Приступаем непосредственно к подключению реле давления к сети, на примере модели Italtecnica TYPE PM/5G .

В первую очередь снимаем защитный пластиковый кожух , для этого необходимо прямой отверткой (шлицевой), открутить крепеж, как показано на изображении ниже

После чего в реле давления через кабельные вводы прокладываются питающий и идущий до насоса кабеля.

В этой модели используются стандартные герметичные кабельные вводы, знакомые многим. Чтобы зафиксировать в них кабель, необходимо сперва открутить пластиковую гайку, затем вставить кабель сперва в неё, а затем через ввод, внутрь реле и в конце затянуть до упора гайку.

Затем, предварительно подготовив – сняв защитную изоляцию, подключаем жилы кабелей в клеммы реле давления , согласно следующей схеме.

Не обращайте внимания, что один из подключаемых кабелей на схеме оканчивается электрической вилкой, в нашем случае вместо него подключается питающий кабель, идущий непрерывно до электрощита.

После соединения проводов и контрольной протяжки всех клемм, у вас должно получится примерно так:

На этом подключение завершено , осталось лишь аккуратно надеть обратно защитный кожух и закрепить.

Теперь, включив подачу электричества, вы сможете проверить работу реле давления воды и отрегулировать его работу.

Как видите, нет ничего сложного в монтаже реле, особенно если четко понимаете принцип его работы.

Если же у вас остались какие-то вопросы по подключению реле давления к электросети, например, у вас более мощный насос или он трехфазный, или просто другая модель реле, или не знаете, как подвести и какой использовать кабель и розетку – обязательно оставляйте их в комментариях к статье, постараюсь оперативно всем ответить.
