Удлинитель для розетки прикуривателя

Удлинитель розетки прикуривателся в пассажирское хранилище и отверстие (дырочку) прикуривателя, зарядное на 2 USB для автобуса в Ford Transit

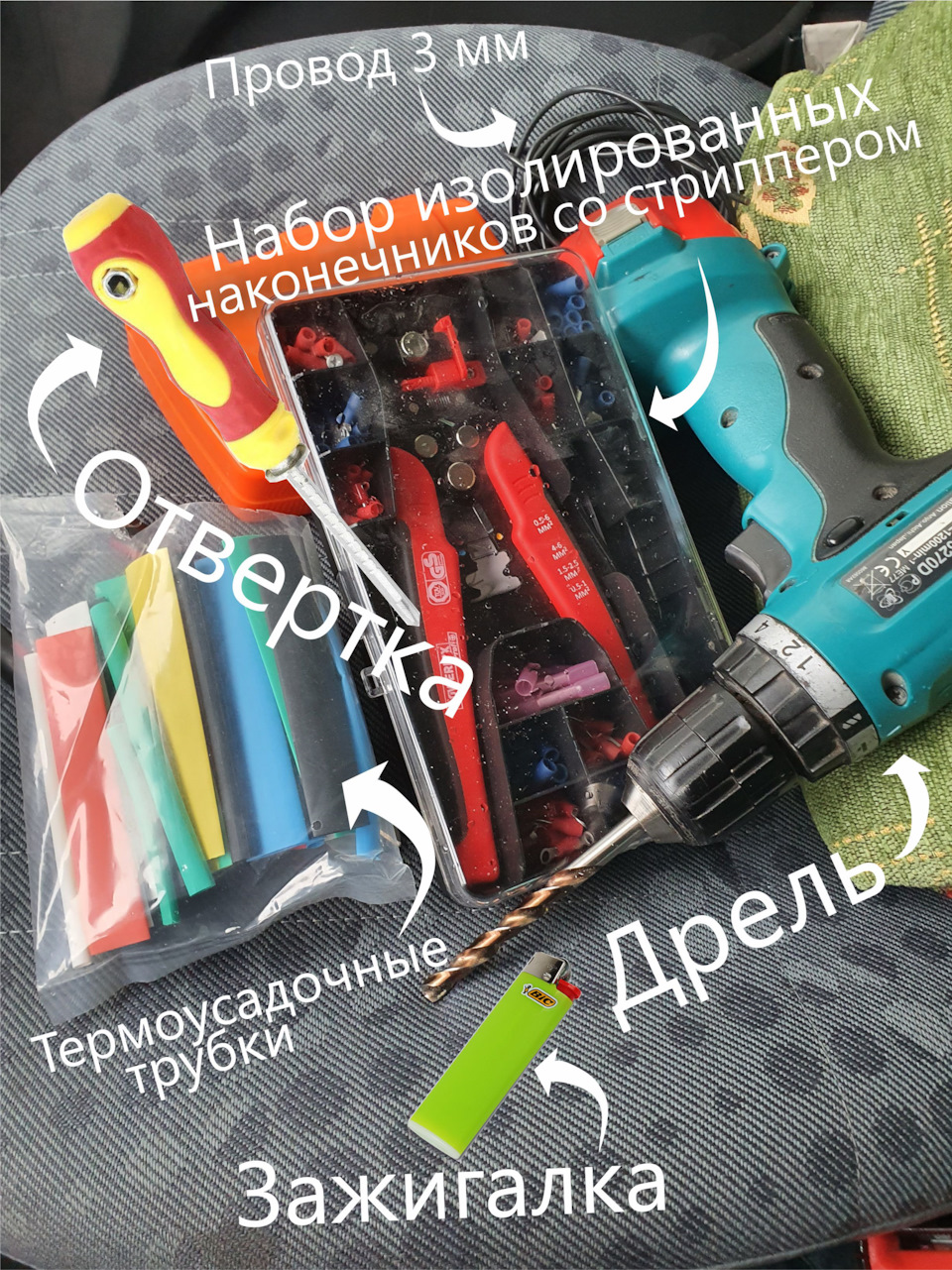

Кстати особо внимательные заметили один инструмент, который я не упомянул, им можно было бы и не пользоваться, или заменить его ножом, или тем же стриппером, но мне он помог, и зовут его … мм да. Зовут ИХ, пассатижи.
После того, как я, пол часа придумывал какое название написать, а делал я это, после того как пол дня описывал инструменты для использования, а все это было после того, как за 15 минут запилил удлинитель для розетки. Признаюсь, что сперва перепутал плюс с минусом и спалил зарядное устройство, которое стояло в розетке, так что будьте внимательны и не повторяйте моих ошибок. Тестер я брать не стал, хотя можно было бы им определить плюс.

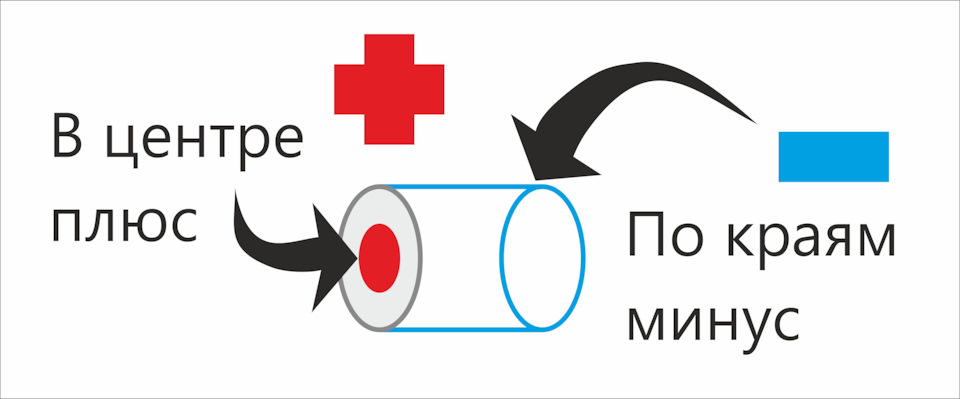

В принципе плюс определяться так: — тот провод, который красный или в моем случае провод с надписями и есть плюс. В остальных случаях рекомендую пользоваться тестером. Есть еще один простой способ, можно взять лампочку на 12 вольт и присоединить провод к обратной стороне, и грай положить на массу, масса это практически любая деталь. На самом деле если то, что я пишу для вас совершенно непонятно, значит настоятельно рекомендую не трогать ничего, так вы как минимум, ничего не натворите.

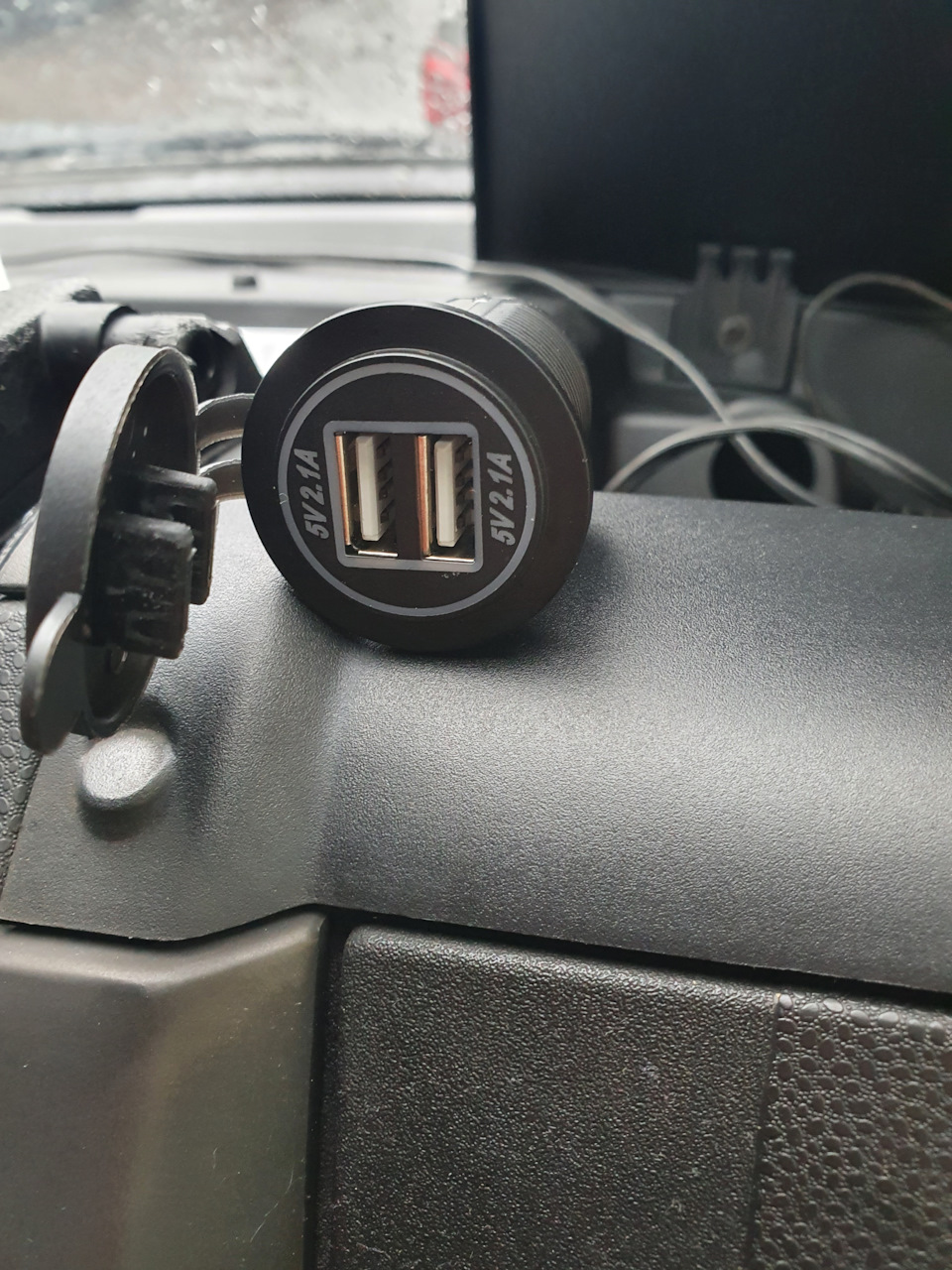

После столь длинного вступления, начну откуда и как возникла данная идея, и почему. В моем транзите, в отличии от предыдущего, появились прекрасные закрывающиеся ниши, а в водительской еще и розетка. Розетка у водителя очень удобная, но у пассажира она будет куда нужнее, а еще если она будет сразу с USB, то совсем штука бесценная. Когда я открыл нишу пассажира, я увидел, что там просто отверстие (дырка). Ну мол, у англичан там водительское место, и у них прикуриватель там, подумал я, а раз у меня там дырка, надо купить розетку, которую я приобрел у тех ребят у которых шторы покупал, на статье о шторках есть их контакт.

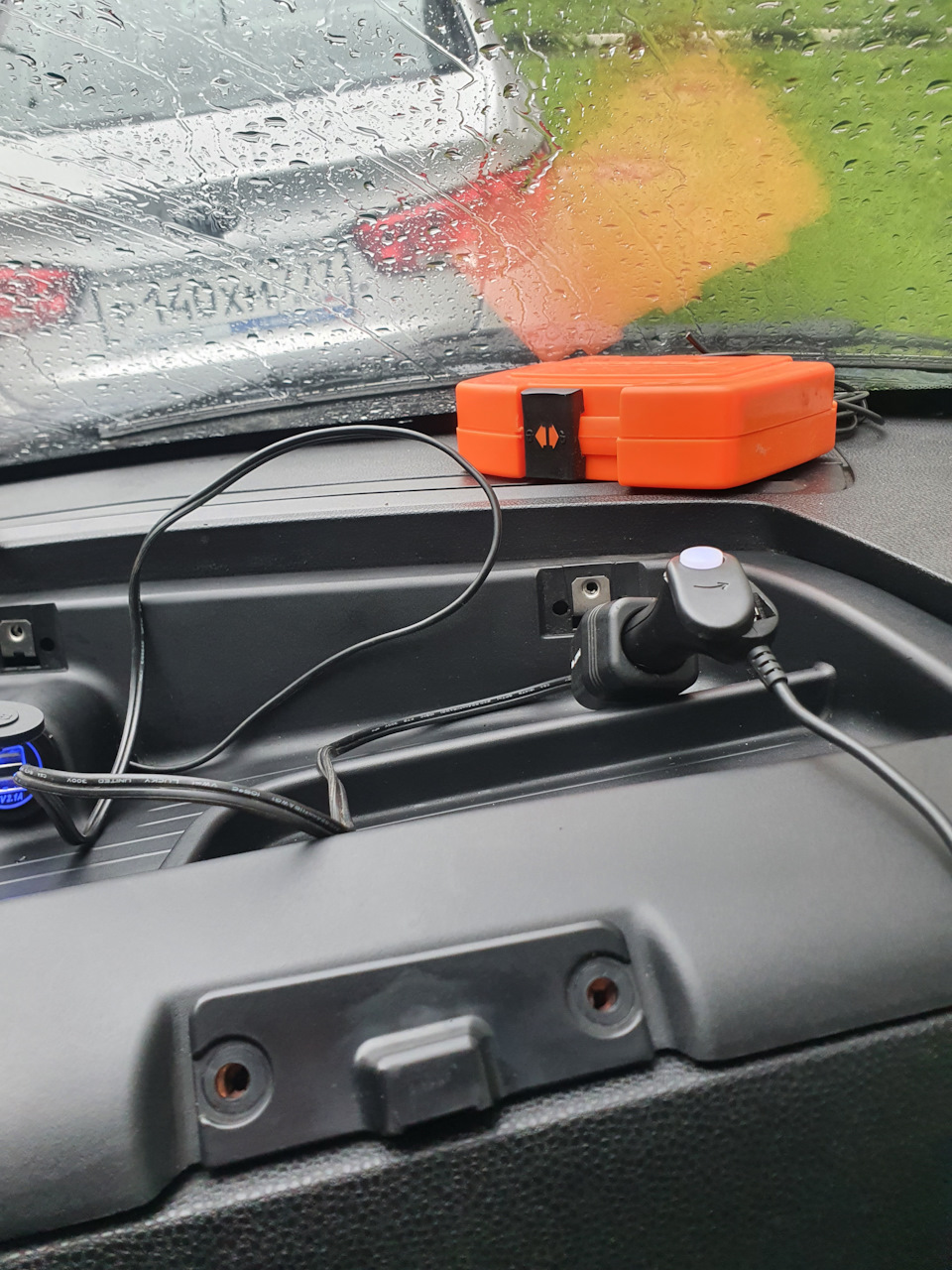

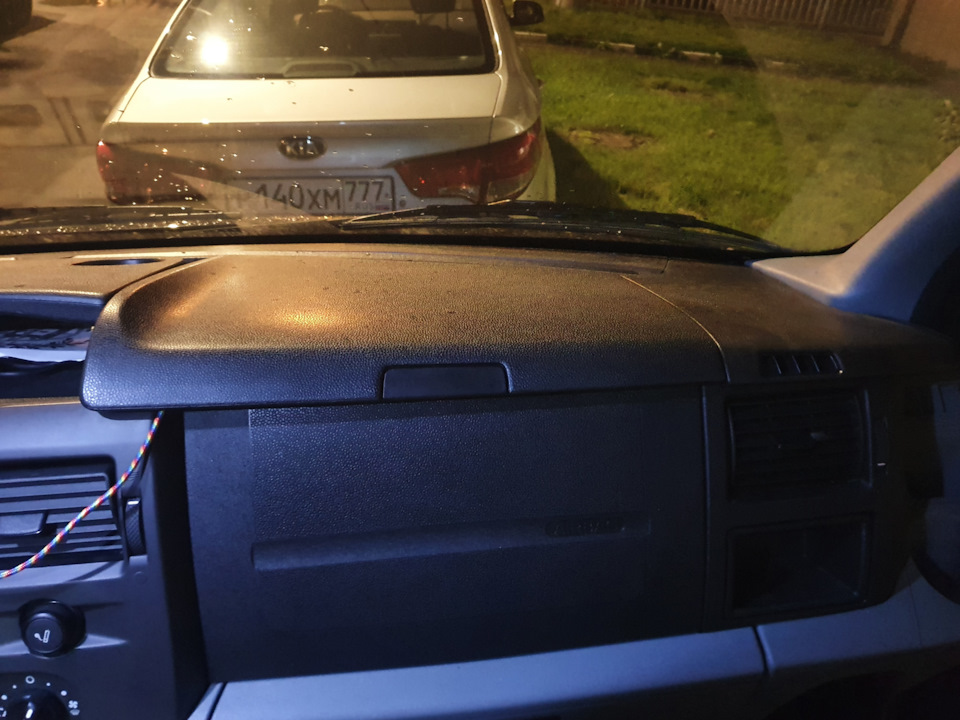

Прежде чем начинать, стоит сперва придумать, как и где проводить провода. Я не подумал и теперь у меня лишнее отверстие (дырень) в раковине пассажира. Сверлил я с запасом 7.5 миллиметровым сверлом.

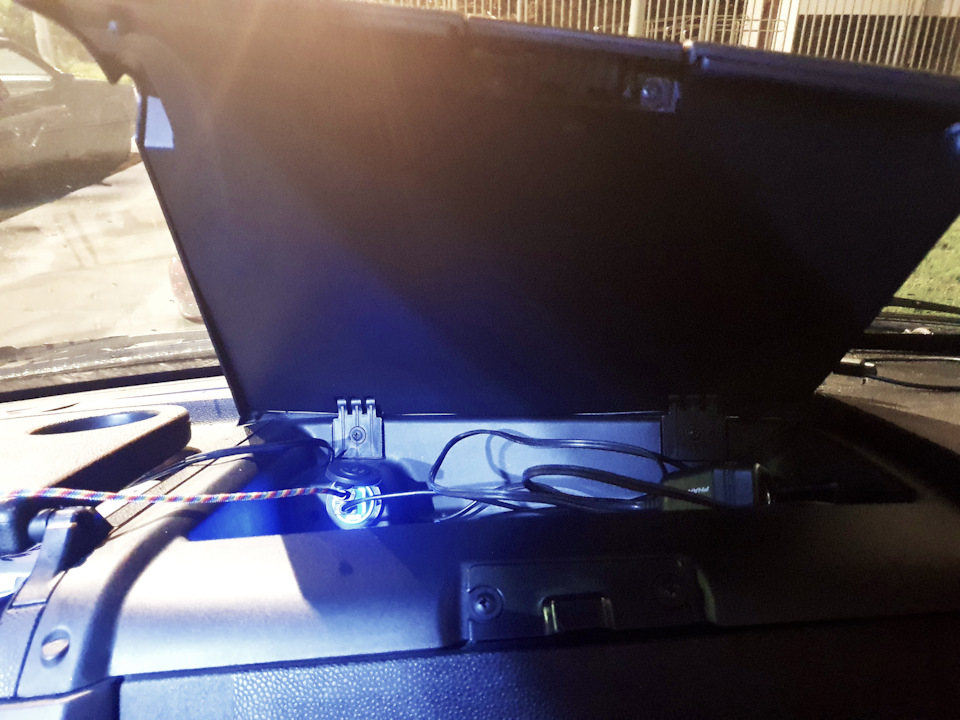

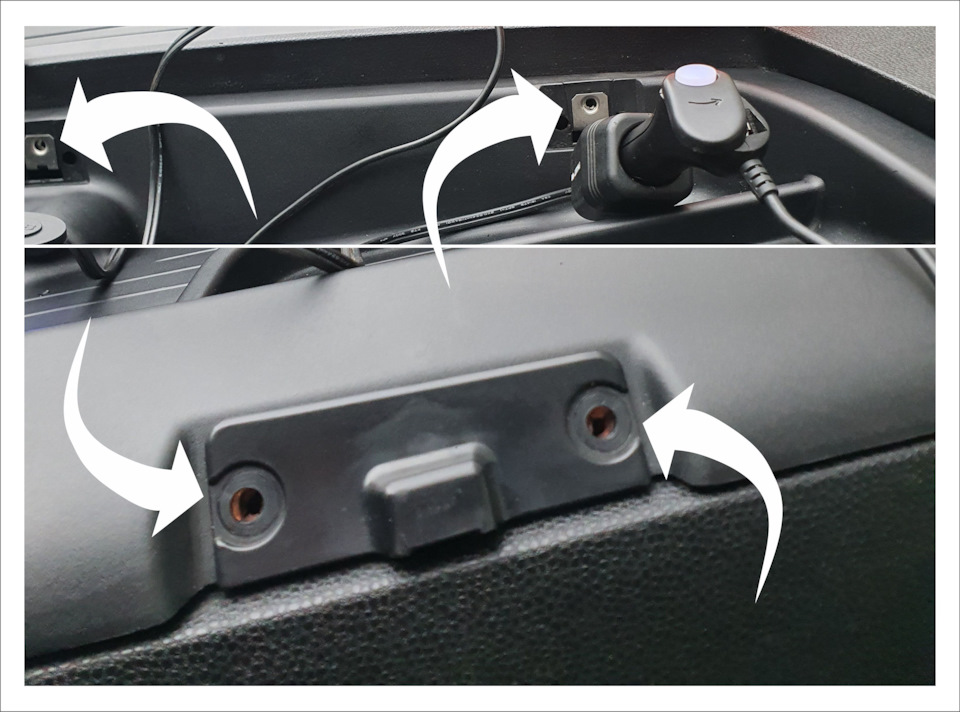

Прежде чем сверлить, советую сперва открутить 4 болта, и вытащить «раковину», а потом сверлить, а я попробовал сделать отверстие (дырочку) в углу, но не сняв «раковину», поэтому, настоятельно советую думать, потом сверлить, чтобы не повторить мою ошибку.

Потом я разрезал провод, и соединил провода, плюс с плюсом, и минус с минусом, а потом надел коннектора, я соединил с розеткой купленной мной, прикрутив ее сперва.

К сожалению, я неправильно понял, где какой провод и случайно замкнул провода, отчего сгорел адаптер, который был вставлен в одну из розеток. Если что, ниже на всякий случай, схема, где плюс и где минут в прикуривателе.

В конце получилось неплохо если не считать лишнее отверстие (дырку).

Спасибо всем, кто смотрел. Может это вас на что-то вдохновит.

Стоимость тут только розетки USB, сам удлинитель у меня был. Сегодня он стоит около 1000 рублей.

Удлинитель прикуривателя своими руками

Опробовав 11 разветвителей — дублеров автомобильных розеток, мы пришли к выводу: пользоваться ими довольно опасно.

Запитать внешнее устройство в автомобиле можно от прикуривателя или розетки. В первом есть контактный зажим-скоба из биметалла — именно она выстреливает прикуриватель при его разогреве, в розетке же, ясное дело, такого нет. Гнезда могут быть диаметром 21,3 или 22,3 мм, глубиной от 29 до 35 мм.

Штекеры делают под 21 мм, обеспечивая их универсальность. Длину следует подбирать. Но как гарантировать надежный контакт? Подпружиненный колпачок центрального вывода стремится вытолкнуть штекер из гнезда, а вибрации ему в этом помогают. Поэтому некоторые изготовители сделали на штекере кольцевую канавку, которая фиксируется той самой биметаллической пластинкой. Если на тройнике есть такая канавка, лучше включать его в гнездо прикуривателя.

Читать еще:  Розетка запчасти для пылесосов

Две конструкции штекера — с фиксирующей канавкой для пружины прикуривателя (а) и без нее (б). Следует также обращать внимание на размер L: чем он меньше, тем лучше.

КАК ПРЕДОХРАНЯТЬСЯ?

В девяти вариантах из одиннадцати в штекерах тройников были установлены плавкие предохранители — на 5, 8, чаще на 10 А. Их работоспособность мы проверили надежным способом, подключив автомобильный теплоэлектровентилятор для обдува стекол, который требовал от сети 14 А.

Штатное гнездо автомобиля обычно защищено вставкой на 15 А — оно это выдержит. А вот предохранители всех тройников обязаны были возмутиться, однако это сделали только четыре изделия. В пятом предохранителя не было вообще, вместо него сгорела кнопка включения на штекере.

Тайваньский разветвитель на два красивых, под дерево, гнезда Auto H.K. twin socket GT-54309W (цена 210 руб.) выдал много дыма из штекера, внутри которого остался целым лишь предохранитель. Остальное деформировалось.

Еще два изделия наполнили дымом редакцию и стали плавиться. Один из предохранителей удалось спалить лишь при 20 А, еще один сжечь так и не смогли. Во всех случаях сильно разогревался центральный контакт на штекере и соединительный провод — на меди сэкономили.

Отдельную нишу занимает отечественное изделие — удлинитель с толстым проводом и парой «крокодильчиков» вместо штекера. Его, по замыслу авторов, надо подключать туда, где зажимы смогут ухватиться за токонесущие детали. Чем предохраняться в этом случае, непонятно.

Гнездо удлинителя выдержит любую нагрузку, но вот бортовая сеть.

Штекер с гнездом USB китайского тройника Multisocket АС 1216 (цена 220 руб.) расплавился при 14 А весьма наглядно. Предохранитель остался невредим!

ОТВЕТСТВЕННОСТИ НЕ НЕСЕТ

Общий вывод: подобные тройники требуют очень аккуратного обращения. На упаковках обычно написано, что «изготовитель ответственности за автомобиль не несет». Поэтому прежде всего прикиньте, какой ток потребляет устройство, которое вы планируете подключать через такой разветвитель. Исправные навигатор, коммуникатор, радар-детектор тройник не разогреют. Но случись какой дефект, рассчитывать на предохранитель не приходится. А потому простой совет: время от времени щупайте штекер тройника: именно он от перегрузки разогревается в первую очередь.

А уж если вы подключите мощный компрессор, пылесос, теплоэлектровентилятор, чайник, кофеварку, то ни в коем случае не оставляйте их под током без внимания. Вслед за дымом пламя появляется очень быстро!

ПОСТОЯННО ПРОВЕРЯЙТЕ ТЕМПЕРАТУРУ РАЗВЕТВИТЕЛЯ, ОСОБЕННО ЕГО ШТЕКЕРА!

Далеко не все проблемы с машиной автолюбители решают на СТО. Если нужно подкачать колеса, большинство водителей достает из багажника компрессор или насос. Меньшая часть заезжает на заправку. В автосервис форд в спб едут, когда есть действительно серьезные проблемы.

Желание изготовить удлинитель прикуривателя появилось у меня давно. Необходимость в таком устройстве появляется редко. Какая это необходимость? Не везде можно дотянуться лампой-переноской от прикуривателя, не накачаешь компрессором колеса у прицепа и неудобно накачивать детский бассейн на даче. В общем да, удлинитель полезен, но обойтись без него можно. И тут, как говорится, бог послал гнездо прикуривателя от классики. Валялось без дела в гараже у хорошего человека.

Конструкция удлинителя проста. Нужна вилка, провод, розетка. Розетка-вот она. Провод в кладовке тоже нашелся, а вот вилки нет. Если уж надо идти в магазин, то я взял зажимы крокодил. Для подключения непосредственно к аккумулятору и расширения возможностей.


Цепь прикуривателя в автомобиле защищена предохранителем. Если этот предохранитель сгорел, то водитель остается на дороге без компрессора. Подключившись крокодилами непосредственно от аккумулятора, мы этот сгоревший предохранитель обходим. В вилке компрессора есть свой предохранитель, так что цепь не останется совсем без защиты.

Пробуем включить в розетку различные штекеры. Гнездо глубокое, все держатся хорошо. Но зарядник навигатора не достает до центрального контакта. Непорядок. Понятно, что зарядные устройства так подключать не будем, но удлинитель должен быть пригоден для всего. Поэтому наращиваем центральный электрод в розетке. Выводы гнезда оканчивались латунными контактами. Я их все равно обрезал. Так вот, от одного из контактов я отрезал кусочек и напаял на центральный электрод. Заодно обломил биметаллические пластинки для удержания прикуривателя – они больше не нужны. Для пайки гнездо разобрал, а затем снова собрал.

Читать еще:  Провод питания вилка розетка

Соединил пайкой провод, гнездо и крокодилы. У взятого мною провода жилы обозначены разным цветом оплетки. Жилой в оплетке темно серого цвета я соединил корпус гнезда и крокодил с ручками черного цвета. Крокодил, обозначенный красным, и центральный контакт соединил жилой в белой оплетке.

Принес удлинитель на стоянку. Подключил к аккумулятору: черный крокодил к минусовой клемме, красный к плюсу. В розетку включил компрессор – все работает.

Далеко не все проблемы с машиной автолюбители решают на СТО. Если нужно подкачать колеса, большинство водителей достает из багажника компрессор или насос. Меньшая часть заезжает на заправку. В автосервис форд в спб едут, когда есть действительно серьезные проблемы.

Желание изготовить удлинитель прикуривателя появилось у меня давно. Необходимость в таком устройстве появляется редко. Какая это необходимость? Не везде можно дотянуться лампой-переноской от прикуривателя, не накачаешь компрессором колеса у прицепа и неудобно накачивать детский бассейн на даче. В общем да, удлинитель полезен, но обойтись без него можно. И тут, как говорится, бог послал гнездо прикуривателя от классики. Валялось без дела в гараже у хорошего человека.

Конструкция удлинителя проста. Нужна вилка, провод, розетка. Розетка-вот она. Провод в кладовке тоже нашелся, а вот вилки нет. Если уж надо идти в магазин, то я взял зажимы крокодил. Для подключения непосредственно к аккумулятору и расширения возможностей.


Цепь прикуривателя в автомобиле защищена предохранителем. Если этот предохранитель сгорел, то водитель остается на дороге без компрессора. Подключившись крокодилами непосредственно от аккумулятора, мы этот сгоревший предохранитель обходим. В вилке компрессора есть свой предохранитель, так что цепь не останется совсем без защиты.

Пробуем включить в розетку различные штекеры. Гнездо глубокое, все держатся хорошо. Но зарядник навигатора не достает до центрального контакта. Непорядок. Понятно, что зарядные устройства так подключать не будем, но удлинитель должен быть пригоден для всего. Поэтому наращиваем центральный электрод в розетке. Выводы гнезда оканчивались латунными контактами. Я их все равно обрезал. Так вот, от одного из контактов я отрезал кусочек и напаял на центральный электрод. Заодно обломил биметаллические пластинки для удержания прикуривателя – они больше не нужны. Для пайки гнездо разобрал, а затем снова собрал.

Соединил пайкой провод, гнездо и крокодилы. У взятого мною провода жилы обозначены разным цветом оплетки. Жилой в оплетке темно серого цвета я соединил корпус гнезда и крокодил с ручками черного цвета. Крокодил, обозначенный красным, и центральный контакт соединил жилой в белой оплетке.

Принес удлинитель на стоянку. Подключил к аккумулятору: черный крокодил к минусовой клемме, красный к плюсу. В розетку включил компрессор – все работает.
