Установка дополнительной розетки калина

Дополнительная розетка в багажник

Завершающий пост о доработках в багажном отделении.

Предыстория
В нетерпеливом ожидании и преддверии, когда подрастет дочь и можно будет ездить в дальние поездки, было решено протянуть в багажник розетку, чтобы там возить активную автомобильную термокамеру (или холодильник). Работы по прокладке проводки и размещению самой розетки шли одновременно с установкой второго плафона освещения и установкой дополнительных фиксационных ремней, поэтому некоторые фотографии повторяются.

Подготовка

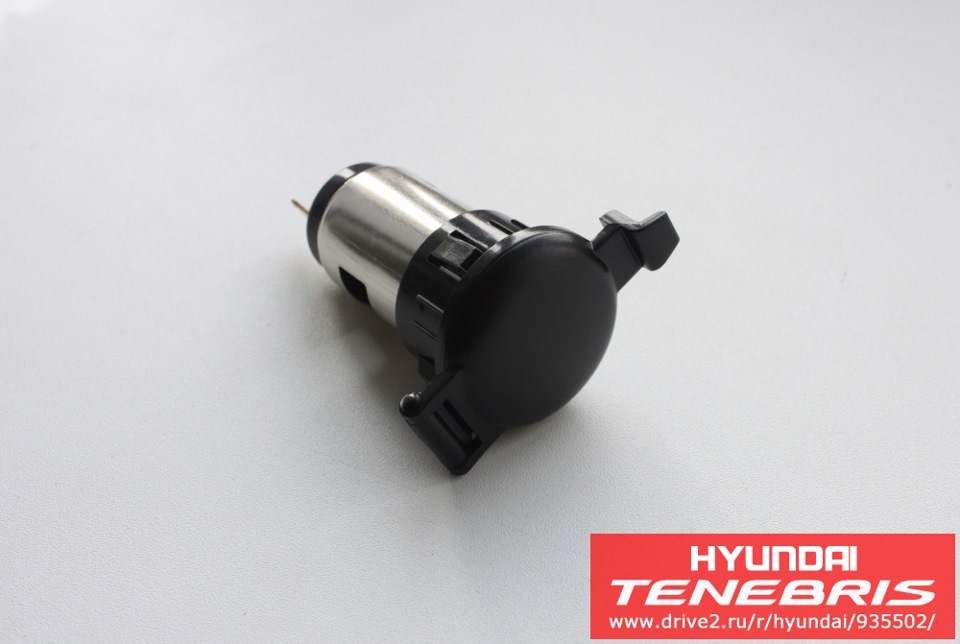

В первую очередь было нужно само гнездо розетки, которое было заказано на AliExpress.

Посылка приехала через месяц, в комплекте кроме самого гнезда розетки была проводка с предохранителем. Китайскую проводку я не рискнул использовать и сделал свою.

С помощью термоклея, термоусадки и фена был сделан разъем. Под контакты на гнезде подходят клеммы 6 мм, на корпусе цилиндра «-«, в сердцевине гнезда — «+».
На защитной крышке гнезда «красовались» белым эффектные надписи «power outlet» и «12V 120W». Ясное дело, они там не задержались.

Далее отшкуренную поверхность традиционно красим красками Motip.

Если вам кажется, что я люблю красить, то вы ошибаетесь. Я не люблю, но надо. =)

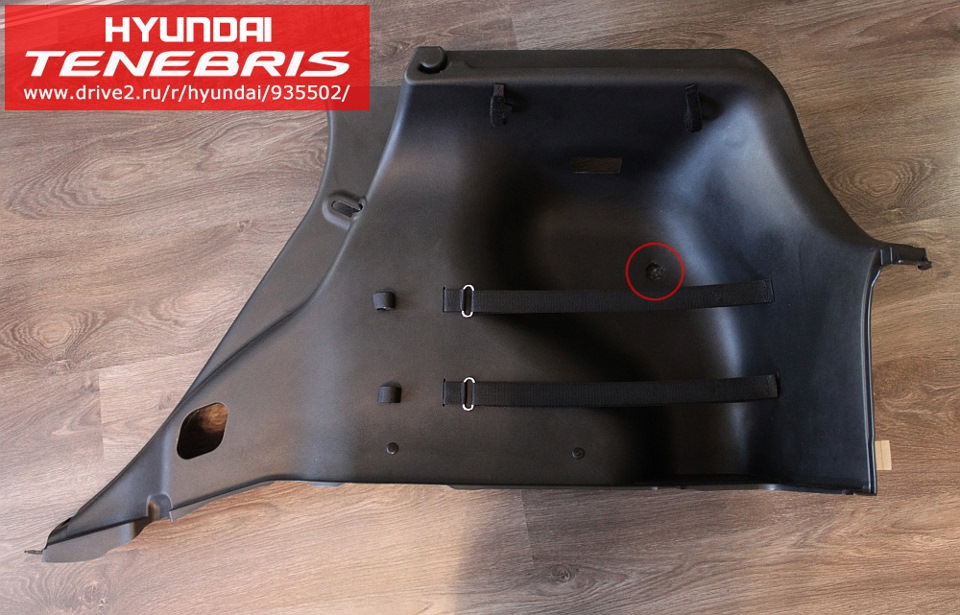

Теперь остался последний этап приготовлений перед установкой — выбор места и сверление отверстия под гнездо розетки. После снятия боковой обшивки и прикидки свободного места за ней (необходимо

7 см, чтобы провода питания розетки шли не под прямым углом к контактам гнезда), было решено ставить розетку в нише правой обшивки, прямо под вторым плафоном освещения багажника.

В отличии от обшивки седана, у хэтчбека пластиковая обшивка довольно жестка, поэтому при установке гнезда розетки её дополнительно усиливать не пришлось. Отверстие было высверлено цефенбором (26 мм).
И наконец после всех приготовлений можно приступать к прокладке проводки.

Установка
Так как место установки находится в правой обшивке, то и тянуть проводку разумно по правой стороне.
Питания бралось с разъема штатной розетки.

Чтобы получить доступ к проводке питания штатной розетки, необходимо извлечь панель AUX/USB вместе с розетками. Можно тянуть за гнезда розеток, можно вытолкнуть панель с обратной стороны, заведя руку изнутри за напольную консоль. Я извлекал блок, надавив на него с обратной стороны.

Для удобства доступа лучше сразу выкрутить винт, фиксирующий край напольной консоли, и отогнуть крыло обшивки.
Далее проводку для новой розетки подпаиваем к штатной проводке розетки, изолируем и пускаем над перчаточным ящиком, по боковой обшивке, под порогами и выводим в багажное отделение.
Затем просовываем самодельный разъем питания в отверстие под гнездо розетки, устанавливаем все обшивки, подключаем разъем к клемам гнезда розетки и вставляем само гнездо розетки в обшивку.
Сам диаметр гнезда

28 мм, высверленное отверстие

26 мм, поэтому потребуется некоторое усилие, чтобы вставить гнездо в обшивку, но иначе, при большем размере отверстия, гнездо не будет держаться в обшивке.

Итоги
Новая розетка подключена к проводке штатной левой розетки, соответственно и предохранитель у них общий. Не припомню случай, когда мне были нужны одновременно обе розетки под силовые устройства, поэтому перегрузка никогда не наблюдалась.

По удобству эксплуатации сразу замечу, что розетка в багажнике существенно облегчает подключение насоса для подкачки задних колес и автомобильного пылесоса для чистки багажного отделения. Пользоваться легко, а при отсутствии необходимости защитная крышка надежно закрывает гнездо розетки от возможной пыли и грязи, да и в глаза не бросается, сливаясь с пластиковой обшивкой. Кроме того теперь стало куда удобнее возить автомобильную морозильную камеру для пикников и дальних поездок.

2 000,00₽

Технический центр ZIESTA предоставляет широкий перечень услуг по монтажу автомобильного оборудования. Если вам потребовалась установка дополнительной розетки, мы гарантируем быстрое и аккуратное выполнение работ с гарантией качества. В нашей команде опытные специалисты, готовые к решению задач любой сложности.

Стоимость услуги

Виды работЦена, руб.
Установка розетки в автоот 2 000

Примечание: цены примерные. Точную стоимость можно узнать только после осмотра автомобиля.

Наши мастера

Обычно дополнительные розетки требуются в салон авто или же багажник. В первом случае они предназначены для подключения различных гаджетов водителя и пассажиров. Одного свободного прикуривателя недостаточно для зарядки телефона, навигатора и прочих устройств. Источник питания в багажнике используется для подключения компрессора для накачивания ПВХ лодки, холодильника и другого оборудования. Весьма востребовано у водителей, которые часто ездят на рыбалку, охоту или просто отдыхать на природу.

Почему стоит обратиться к нам?

Как мы работаем?

Установку дополнительной розетки в авто нужно доверять профессионалам

Некоторым водителям кажется, что розетка прикуриватель – это очень простое устройство, которое можно установить без помощи профессионала. Но для этого вы должны очень хорошо разбираться в электросети транспортного средства, чтобы правильно выбрать место монтажа с учетом таких факторов, как использование минимум проводов – если половина салона будет в кабелях, то преимуществ от вашей модернизации окажется не так уж и много; отсутствие излишней нагрузки на электросистему автомобиля – в случае ошибки вы рискуете серьезными неисправностями, ремонт которых обойдется в круглую сумму. Поэтому лучше избавить себя от лишних проблем и сразу приехать в наш центр. Мы проконсультируем вас по любым вопросам, а также поможем с выбором оборудования.

Читать еще:  Нет розетки для электроплиты что делать

Установка розетки 12v, USB и 220v

В нашем техническом центре выполняется монтаж розеток любого типа. А именно:

  • розетка 12v – универсальное решение, которое можно реализовать в любой части автомобиля и использовать для подключения самого разнообразного оборудования;
  • USB – также не имеет особых ограничений в месте локации, преимущественно предназначен для зарядки планшетов, телефонов и прочих гаджетов;
  • гнездо на 220V – реализуется с помощью специальных преобразователей разной мощности.

Комплексный подход к установке дополнительных розеток от ZIESTA

Если вам нужна установка дополнительной розетки в автомобиль, то мы предлагаем аккуратное размещение кабелей под обшивкой и отсутствие повреждений проводки автомобиля. Мы выберем подходящий способ подключения к питанию и обязательно протестируем работу устройства. Наша команда предоставляет профессиональную консультацию, гарантию на выполненные работы и доступную ценовую политику. Также в нашем ассортименте представлен широкий выбор розеток от проверенных брендов, поэтому вы можете приобрести устройство и сразу же заказать установку. Чтобы записаться на обслуживание или задать вопрос об услугах центра ZIESTA, звоните нашему менеджеру по телефону: 8-903-777-68-04.

Отзывы клиентов

У меня Санта фе и очень не хватало на рыбалке дополнительной розетки. Установил сразу две дополнительных розетки у ребят на Хачатуряна 7 – одну в салоне, одну в багажнике. Всем рекомендую!

Здравствуйте! Устанавливал в багажнике дополнительную розетку, так как штатной не хватало уже. Поставили за час, дополнительно и провод от регистратора спрятали! Спасибо! Заказ наряд 145001

Автовладельцы, особенно любители путешествовать, периодически ощущают нехватку точек питания аксессуаров. Розетка прикуривателя — основное место подключения электроприборов к сети автомобиля. В статье пойдёт речь о том, сколько и каких розеток нужно в машине любителю активного отдыха. И что делать, если их не хватает.

Сколько нужно розеток прикуривателя

Опыт автотуризма подсказывает, что водителем и штурманом используется 3-5 гнёзд для переносного оборудования:

  • видеорегистратор;
  • навигатор;
  • мобильный телефон.

Продвинутые пользователи добавят ещё потребителей:

  • планшет или картплоттер для просмотра карты;
  • радар-детектор, чтобы не превышать скорость;
  • запасной мобильник для общения в роуминге;
  • рацию для разговоров по дороге, если ехать колонной.

Осталось добавить подогрев сидения, зарядку ноутбука, фотоаппарата и аккумуляторов для фонарей — и проблема встанет в полный рост. Что делать?

Самый простой способ — купить разветвитель (тройник) в прикуриватель и прикрепить его рядом с основным. По мере роста количества электроприборов использовать новые тройники или Y-образные разветвители.

Отрицательный момент — нужно контролировать суммарную мощность (читай — потребляемый ток) подключенного оборудования. Прикуриватель не рассчитан на токи свыше 10 ампер, общая нагрузка не должна превышать 120 ватт. Поэтому попытки использовать кипятильник с тепловентилятором пресекаем на корню.

Полезный совет:

Заранее найдите в блоке предохранителей фишку, отвечающую за работу прикуривателя. Наклейте рядом контрастную метку, прикрепите запасную плавкую вставку нужного номинала. Потом, когда ночью во время дождя будете её менять — скажете себе спасибо.

Запрещается менять перегоревший предохранитель на больший номинал! Тонкие провода не выдержат такой ток, изоляция расплавится, замыкание приведёт к пожару!

Устанавливаем дополнительные розетки

Осознав проблему, поставили на торпедо тройник. Но на задних сидениях детям хочется посмотреть мультики на планшете, в багажнике требует подключения холодильник для продуктов, под капотом не хватает разъёма для лампы-переноски, шинного компрессора или насоса для накачивания надувных мячей и лодок.

В большинстве автомобилей с кузовом «универсал» розетки в багажнике и на задних сидениях уже предусмотрены, даже если не установлены с завода. Чтобы ими воспользоваться, покупаем оригинальные комплектующие, вынимаем заглушки, находим приклеенный поблизости провод, устанавливаем на место.

В случае, если «оригинал» непомерно дорог, но у вас есть опыт работы с автоэлектрикой — ставим дополнительные прикуриватели самостоятельно. В этом случае имеет смысл смонтировать глубокие гнезда от Жигулей-«классики» и «евро» от «десятого» семейства или «Калины». Причем тянуть провод (не менее 2,5 мм²) к устанавливаемым разъёмам желательно напрямую от аккумулятора. Приступая к работе, возьмите паяльник или обжимные клещи.

Читать еще:  Usb модем через розетку

Поставьте предохранитель не далее 40 см от АКБ, сам провод закройте гофрированной трубкой, а места прохода через моторный щит надёжно защитите от перетирания и контакта с металлом.

Подключаем 220В в машине

Когда понадобится 220 вольт на борту, поищите по каталогам такую комплектацию вашей модели авто. Докупив оригинальные запчасти, вы получите безопасное решение вопроса. Если такой вариант отсутствует, приступаем к самодеятельности.

Для разового использования, чтобы зарядить фотоаппарат или телефон сетевым зарядником, подойдёт небольшой инвертор мощностью до 150 ватт. Его вставляем в прикуриватель. Если мощности не хватает — покупаем преобразователь 12/220В мощнее и подключаем напрямую к аккумулятору.

Если монтируете розетку в салоне — не оставляйте её под напряжением! Предусмотрите индикатор работы инвертора на панели и отключение (возможно, дистанционное), когда прибор не нужен.

При наличии начальных навыков вы сможете самостоятельно установить дополнительные розетки. Но если сомневаетесь — обратитесь к опытному автоэлектрику. После монтажа будете приятно удивлены уменьшению количества удлинителей и тройников, а также удобству пользования электроприборами.

Хорошего отдыха, новых впечатлений от поездок!

Замена предохранителя прикуривателя на Лада Калина

Современные автолюбители редко используют данное гнездо по своему непосредственному назначению. В разъем прикуривателя подключаются дополнительные устройства типа зарядки для телефона или прочих девайсов. Самые распространенные:

  • электрический компрессор;
  • GPS-навигатор для расчета маршрута следования;
  • видеорегистратор;
  • зарядка для мобильного телефона, ноутбука или планшета.

Со временем данный прибор может поломаться: предохранители – перегореть или оплавиться провода. Это чревато массой неудобств даже для некурящего водителя. О том, как провести замену предохранителя прикуривателя автомобиля Лада Калина, где находится монтажный блок и прочие нюансы работы, рассказано ниже.

Блок реле и предохранителей автомобиля Лада Калина

Каждый участок цепи защищен специальным элементом. Это предохранитель. Сила тока рассчитана под определенные значения. Из-за различных факторов (короткое замыкание, большая нагрузка на цепь), этот показатель может превышать максимально допустимые значения. Защитный элемент (предохранитель) установлен специально для того, чтобы сберечь сохранность проводов. Внутри него перегорает тонкая металлическая перемычка. После этого на Лада Калина требуется замена предохранителя.

Как правило, помимо прикуривателя, параллельно подключено несколько дополнительных элементов. У модели второго поколения в цепи также находится подогрев сидений. Если эти два устройства на Калина 2 перестали работать одновременно, то стоит открыть монтажный блок и осуществить замену предохранителя прикуривателя.

Схема предохранителей на Лада Калина 1 и 2 поколения

Инженеры АвтоВАЗ разместили монтажный блок в левой части автомобиля, возле переключателя режимов света, за декоративной панелью. Чтобы добраться до блока предохранителей Калина, следует отщелкнуть пластиковые фиксаторы, удерживающие крышку статичной. За ней находится управляющий блок с защитными предохранителями и реле.

Схема первого поколения Лада Калина выглядит следующим образом:

Номер, FПоказатель силы тока, амперНазначение
110Сигналы указателей поворота, приборка, иммобилайзер
230Передние стеклоподъемники дверей (привод электромотора)
310Аварийка
420Дворники ветрового стекла, омыватель, обогрев
525Привод печки
620Гудок
710Лампа освещения внутреннего пространства
820Элемент обогрева заднего стекла
95Лампа освещения перчаточного отделения, правый габарит
105Левый габарит, лампа подсветки номерного знака
117,5Задние противотуманки
127,5Ближний свет правой оптики, корректор фар
137,5Ближний свет левой оптики, корректор фар
1410Дальний свет справа
1510Дальний свет слева
1610Правая противотуманка
1710Левая противотуманка
1815Подогрев кресел
1910Блок АБС
2015Прикуриватель
2110Ограничитель на рычаге КПП
2215Защитная сигнализация
23, 24, 25Резерв
2625АБС
2750Электроусилитель рулевого колеса
2850АБС

Для следующей генерации авто электрическую цепь поменяли. Поэтому устройство блока на Лада Калина 2 другое:

Номер, FПоказатель силы тока, амперНазначение
115Катушки зажигания, вентилятор радиатора, блок мозгов
225Электрическое оборудование (складывание зеркал, стеклоподъемники)
315Автомат
415Датчик аирбегов
57,5Приборка, электроусилитель рулевого колеса, стеклоочистители лобовухи, подогрев ветрового и заднего стекол
67,5Лампа включенной задней передачи
77,5Датчик расхода воздуха, клапан абсорбера
825Элемент обогрева заднего и боковых зеркал
95Лампа габаритов правой фары
105Левый габарит, лампа подсветки номерного знака
115Задние противотуманки
1210Ближний свет правой оптики, корректор фар
1310Ближний свет левой оптики, корректор фар
1410Дальний свет справа
1510Дальний свет слева
1610Правая противотуманка
1710Левая противотуманка
1820Прикуриватель, подогрев кресел
197,5Блок АБС
2015Звуковой сигнал
2110Топливный насос
2215Дворники, омыватель стекол
235Диагностическое гнездо
247,5Блок климата или кондиционер
257,5Сигналы торможения
2625АБС
27, 28, 29, 30Запас
3130Мотор дворников
3230Печка
Читать еще:  Как убрать фон с розетки

Часто перегорают предохранители?


Если постоянно приходится менять защитный элемент, но после ремонта он все равно продолжает гореть, то причину следует искать в другом месте. Скорее всего, по цепи ходит короткое замыкание, предохранитель перегорает.

Стоит осмотреть провода на Лада Калина на предмет заломов или потертостей. Открываем капот и инспектируем состояние кабелей, это поможет выяснить причину сгорания предохранителя. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть. В самой цепи возникнет обрыв, срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван, это ведет к срабатыванию предохранителя.

На прикуриватель Лада Калина приходит три провода.

  1. Основной плюс (красный провод). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
  2. Постоянный плюс (желтый провод). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
  3. Постоянный минус (черный провод). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.


Каждый из них стоит проинспектировать, а при необходимости провести ремонт. При замене потребуется паяльная лампа с припоем, а также новые провода. Следует подключить новые кабели подходящего сечения.

Процесс замены

Для того чтобы поменять предохранитель прикуривателя модели Лада Калина, необходимо добраться до монтажного блока. Он должен располагаться за декоративной панелью, в левой части передней консоли.

  1. Отщелкиваем пластиковые фиксаторы.
  2. Берем пинцет, находящийся в монтажном блоке.
  3. Вытаскиваем предохранитель №20 (первое поколение). Другой защитный элемент имеет №18 (второе поколение).
  4. Устанавливаем новый предохранитель.

Важно, чтобы значение новой детали совпадало с рекомендованными производителем (15 ампер – первая генерация, 20 ампер – вторая). В противном случае велика вероятность увеличенной нагрузки по цепи, срабатывания предохранителя. Это может вызвать оплавление проводки, короткое замыкание и пожар.

Маркировка предохранителя на универсале Lada

Для данной модификации модели предусмотрены те же защитные элементы. Номер предохранителя прикуривателя универсала Лада Калина – 20 или 18 в зависимости от поколения. После установки нового элемента рекомендовано соблюдать некоторые правила, чтобы продлить срок функционирования устройства.

  1. Не подключать на Лада Калина несколько мощных приборов одновременно (через разветвитель). Иначе сгорит предохранитель. Общая мощность подключаемых устройств рассчитывается по значению (P=I*A, где I – напряжение 12 вольт, а A – сила тока). Для первого поколения этот показатель – 180 Ватт, для второго – 240 Ватт.
  2. Не устанавливать предохранитель, рассчитанный на большую силу тока, чем рекомендованный производителем.
  3. Не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

Что делать, если замена предохранителя не помогла


Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.

  1. Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
  2. С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.

Видео инструкция

Иногда требуется полная замена устройства. Для этого необходимы запчасти и стандартная отвертка. Порядок работ выполняется так.

  1. Открываем капот, находим аккумулятор и снимаем с него минусовую клемму.
  2. Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Осуществляем демонтаж концевика ручного тормоза.
  3. Выкручиваем задний саморез крепления, а также дополнительные шурупы по бокам.
  4. Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля.
  5. Отключаем штекер с питанием, приходящий на цепь электропроводки.
  6. Нажимаем специальные защелки, удерживающие сам прибор. После того, как он выскочит, можно его заменить.
  7. Далее устанавливаем новую деталь на Лада Калина и осуществляем процесс обратной сборки.

Расположенное ниже видео поможет понять, где находится, а также как заменить предохранитель прикуривателя модели Лада Калина.
