Ап50б 3мт 10кр автоматический выключатель

Автоматический выключатель АП50Б-3МТ-10КР 16 А


Автоматические выключатели серии АП50Б предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, а также для оперативных включений и отключений электрических цепей.
Используются для защиты потребителей в составе аппаратуры распределения: в жилых, общественных зданиях и в НКУ промышленного применения, с цепями переменного тока от 1,6 А до 63 А при напряжении до 400 В с частотой 50 и 60 Гц, а также в цепях постоянного тока от 1,6 А до 63 А с напряжением до 220 В.

Преимущества выключателей АП50Б:

· повышенная степень защиты контактов;

· возможность подключения проводников без использования кабельных наконечников;

· регулировка тепловых расцепителей;

· макс. расцепитель тока в нулевом проводе;

· расцепитель цепи управления;

· дополнительная оболочка (степень защиты IP54).

Отличительные особенности выключателей АП50Б:

· наличие на корпусе кнопок «включено — отключено»;

· большое количество уникальных типоисполнений;

· наличие только у выключателей АП50Б уставки 3,5 In рекомендует их к применению для защиты цепей, в которых возможны токи короткого замыкания низкого уровня (цепи управления, сигнализации, токоприемники малой мощности, удаленные от источников тока и т.п.).

Автоматические выключатели АП-50 изготавливают:

двухполюсные на поминальное напряжение переменного тока до 400 В при частоте 50 и 60 Гц и постоянного тока до 220 В и трехполюсные — на номинальное напряжение переменного тока до 500 В;
на номинальные токи фазных расцепителей максимального тока: 1,6; 2,5; 4; 6.4; 10; 16; 25; 40; 50 А; 63А.

по наличию фазных расцепителей максимального тока: с тепловыми и электромагнитными расцепителями, только с тепловыми расцепителями, только с электромагнитными расцепителями, без расцепителей — неавтоматические выключатели на номинальный ток 50 А; с токами отсечки электромагнитных расцепителей- 3,5 Iн, 8 Iн, 11 Iн.

по наличию расцепителя максимального тока в нулевом проводе: без расцепителя — к нулевом проводе, с расцепителем в нулевом проводе.
Автоматы с расцепителем максимального тока в нулевом проводе изготавливают, начиная с поминального тока фазных расцепителей 16 А. Ток продолжительного режима расцепителя в нулевом проводе не должен превышать 60% от номинального тока фазы;

по наличию расцепителей минимального напряжения 110; 127; 220; 380; 400и 415 В переменного тока при частоте 50 Гц с возможностью включения катушки расцепителя для питания от постороннего источника; без расцепителя минимального напряжения, с расцепителем минимального напряжения;

по наличию и роду блок-контактов: без блок-контактов, с одним переключающим, с двумя переключающими; открытого исполнения в пластмассовом корпусе и пыленепроницаемого исполнения в дополнительной металлической оболочке.

Структура условного обозначения АП50 — 3МТХХХХ:
АП50 — серия выключателя;
3 — количество максимальных расцепителей тока: 3;
МТ — максимальные расцепители тока:
МТ — электромагнитные и тепловые;
X — дополнительные расцепители:
Н — минимальный расцепитель напряжения;
Д — независимый расцепитель напряжения;
О — максимальный расцепитель тока в нулевом проводе;
ХХ — климатическое исполнение и категория размещения: выключателей в пластмассовой оболочке — УЗ, ТЗ, ХЛ5;
выключателей в металлической оболочке со степенью защиты IP54 по ГОСТ-У2, Т2, ХЛ5;
Х — номинальный ток максимальных расцепителей тока: 1 — 1,6; 2,5; 4,0А; 2 — 6,3; 10,0; 16,0А; 3 — 25,0; 40,0; 50,0; 63,0А.
Автоматический выключатель АП-50 состоит из следующих основных узлов: механизма управления. контактной системы, дугогасительного устройства, расцепителей максимального тока.

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.

Автоматический выключатель АП50Б-3МТ-10КР 40 А

Информация о товаре

Опции и аксессуары

Гарантия и доставка

Назначение и описание Автоматический выключатель АП50Б-3МТ-10КР 40 А:

Автоматические выключатели серии АП50Б предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, а также для оперативных включений и отключений электрических цепей.
Используются для защиты потребителей в составе аппаратуры распределения: в жилых, общественных зданиях и в НКУ промышленного применения, с цепями переменного тока от 1,6 А до 63 А при напряжении до 400 В с частотой 50 и 60 Гц, а также в цепях постоянного тока от 1,6 А до 63 А с напряжением до 220 В.

Преимущества выключателей АП50Б:

· повышенная степень защиты контактов;

· возможность подключения проводников без использования кабельных наконечников;

· регулировка тепловых расцепителей;

· макс. расцепитель тока в нулевом проводе;

Читать еще:  Типы расцепителей автоматических выключателей по току короткого замыкания

· расцепитель цепи управления;

· дополнительная оболочка (степень защиты IP54).

Отличительные особенности выключателей АП50Б:

· наличие на корпусе кнопок «включено — отключено»;

· большое количество уникальных типоисполнений;

· наличие только у выключателей АП50Б уставки 3,5 In рекомендует их к применению для защиты цепей, в которых возможны токи короткого замыкания низкого уровня (цепи управления, сигнализации, токоприемники малой мощности, удаленные от источников тока и т.п.).

Автоматические выключатели АП-50 изготавливают:

двухполюсные на поминальное напряжение переменного тока до 400 В при частоте 50 и 60 Гц и постоянного тока до 220 В и трехполюсные — на номинальное напряжение переменного тока до 500 В;
на номинальные токи фазных расцепителей максимального тока: 1,6; 2,5; 4; 6.4; 10; 16; 25; 40; 50 А; 63А.

по наличию фазных расцепителей максимального тока: с тепловыми и электромагнитными расцепителями, только с тепловыми расцепителями, только с электромагнитными расцепителями, без расцепителей — неавтоматические выключатели на номинальный ток 50 А; с токами отсечки электромагнитных расцепителей- 3,5 Iн, 8 Iн, 11 Iн.

по наличию расцепителя максимального тока в нулевом проводе: без расцепителя — к нулевом проводе, с расцепителем в нулевом проводе.
Автоматы с расцепителем максимального тока в нулевом проводе изготавливают, начиная с поминального тока фазных расцепителей 16 А. Ток продолжительного режима расцепителя в нулевом проводе не должен превышать 60% от номинального тока фазы;

по наличию расцепителей минимального напряжения 110; 127; 220; 380; 400и 415 В переменного тока при частоте 50 Гц с возможностью включения катушки расцепителя для питания от постороннего источника; без расцепителя минимального напряжения, с расцепителем минимального напряжения;

по наличию и роду блок-контактов: без блок-контактов, с одним переключающим, с двумя переключающими; открытого исполнения в пластмассовом корпусе и пыленепроницаемого исполнения в дополнительной металлической оболочке.

Структура условного обозначения АП50 — 3МТХХХХ:
АП50 — серия выключателя;
3 — количество максимальных расцепителей тока: 3;
МТ — максимальные расцепители тока:
МТ — электромагнитные и тепловые;
X — дополнительные расцепители:
Н — минимальный расцепитель напряжения;
Д — независимый расцепитель напряжения;
О — максимальный расцепитель тока в нулевом проводе;
ХХ — климатическое исполнение и категория размещения: выключателей в пластмассовой оболочке — УЗ, ТЗ, ХЛ5;
выключателей в металлической оболочке со степенью защиты IP54 по ГОСТ-У2, Т2, ХЛ5;
Х — номинальный ток максимальных расцепителей тока: 1 — 1,6; 2,5; 4,0А; 2 — 6,3; 10,0; 16,0А; 3 — 25,0; 40,0; 50,0; 63,0А.
Автоматический выключатель АП-50 состоит из следующих основных узлов: механизма управления. контактной системы, дугогасительного устройства, расцепителей максимального тока.

Основные технические характеристики Автоматический выключатель АП50Б-3МТ-10КР 40 А:

Основные данные Автоматический выключатель АП50Б-3МТ-10КР 40 А:

Количество (шт)1
Габариты (мм)139 x 103 x 109
Вес (кг)0.86

Модульное оборудование и автоматические выключатели разработано для понижения первичного показателя до оптимальных значений, с которыми смогут работать измерительные приборы и другое электрооборудование. Поэтому они используются везде, где есть необходимость в такой корректировке. Но для их стабильной работы важно правильное подключение и качественные комплектующие, которые упростят контроль. Автоматический выключатель АП50Б-3МТ-10КР 40 А и другие товары в нашей номенклатуре не боятся сложных условий эксплуатации, поэтому риск сбоев минимизирован. Продукция прошла строгие испытания на качество и соответствие отраслевым стандартам.

Выключатель автоматический АП50Б-3МТ-10А-10Iн-400AC-У3 | 107261 КЭАЗ (Курский электроаппаратный завод)

НаименованиеНаличиеЦена
опт с НДС
Дата
обновления
Добавить
в корзину
Срок
поставки
Выключатель автоматический 10А 10Iн АП50Б 3МТ У3 400В AC КЭАЗ 1072613981 134.26 р.28.09.2021От 1 дня
Выключатель автоматический АП50Б 3МТ на ток 10 A — 10726161 411.97 р.26.09.2021От 1 дня
Выключатель автоматический АП50Б-3МТ-10А-10Iн-400AC-У3 | 107261 | КЭАЗПод заказ1 135.78 р.25.09.2021От 30 дней
. . . . . . . . . .

Условия поставки выключателя автоматического АП50Б-3МТ-10А-10Iн-400AC-У3 | 107261 КЭАЗОГО (курского электроаппаратного завод)

Купить выключатели автоматические АП50Б-3МТ-10А-10Iн-400AC-У3 | 107261 КЭАЗЫЕ (курские электроаппаратные завод) могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

Цена выключателя автоматического АП50Б-3МТ-10А-10Iн-400AC-У3 | 107261 КЭАЗОГО (курского электроаппаратного завод) 3МТ У3 400В AC на ток A зависит от общей суммы заказа, на сайте указана оптовая цена.

Доставим выключатель автоматического АП50Б-3МТ-10А-10Iн-400AC-У3 | 107261 КЭАЗОГО (курского электроаппаратного завод) на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

  • Описание
  • Характеристики

Технические характеристики Автоматического выключателя АП50Б 3МТ 10А 10Iн 500AC У3 КЭАЗ 107261

Номинальный ток длительной нагрузки Iu — 10 Ампер.
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц — 2 Килоампер.
Количество полюсов — 3.
Диапазон настройки устройства защиты от перегрузки с — 35 Ампер.
Диапазон настройки устройства защиты от перегрузки по — 100 Ампер.
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с — 2 Ампер.
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по — 100 Ампер.
Встроенная защита от замыканий на землю — Нет.
Количество вспомогательных переключающих контактов — 2.
Имеется указатель расцепления — Нет.
С защитой по минимальному напряжению — Да.
В комплекте с моторным приводом — Нет.
Конструктивное исполнение — Встроенное устройство.
Подходит для монтажа на DIN-рейку — Нет

Читать еще:  Ток срабатывания автоматического выключателя ввод

Автоматический выключатель КЭАЗ АП50Б-3МТ-63А-10Iн-400AC-У3 3Р 63А

Авт. выкл. АП50Б-3МТ-63А-10Iн-400AC-У3 (6) 107295 [АП50Б3МТ-63]

Россия

Россия

  • Нажмите на изображение, чтобы увеличить
  • Нажмите на изображение, чтобы увеличить
  • Нажмите на изображение, чтобы увеличить

При заказе от 15 000 ₽ цена со скидкой составит 1 839,60 ₽

Скидки в интернет-магазине

Цены в магазинах Нижнего Новгорода и области могут отличаться

сегодня и позднее

2 магазина — бесплатно

завтра и позднее

300 ₽ или бесплатно при
заказе от 3 000 ₽ (по городу)

  • Описание
  • Наличие в магазинах 2
  • О производителе

Технические характеристики

ТипАвтоматический выключатель
Количество полюсов3
Род токаПеременный ток (AC)
Номинальный ток, А63
Номинальное напряжение, В400
Номинальная частота сети, Гц50, 60
Номинальная наибольшая отключающая способность, А5000
Номинальное выдерживаемое импульсное напряжение, кВ6
Механическая износостойкость, циклов30000
Электрическая износостойкость, циклов10000
Максимальное сечение подключаемых проводников, мм²6
Климатическое исполнениеУЗ
Максимальная рабочая высота, м2000
Диапазон рабочих температур, °C-40 ÷ +40
Относительная влажность, %80
Степень защитыIP00
Способ установкиНа поверхность

Габариты, вес и упаковка

Габариты, мм (Д×В×Г)103×139×109
Вес, г860
Индивидуальная упаковкаЕсть
Количество в упаковке, шт/уп6

Технические характеристики, описание, комплект поставки и страна производства могут быть изменены производителем без предварительного уведомления. Вся информация на сайте носит исключительно ознакомительный характер и ни при каких обстоятельствах не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

Предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для оперативных включений и отключений электрических цепей с частотой до 30 коммутаций в час (в том числе для пуска, защиты и отключения электродвигателей).

Диапазон регулировки теплового расцепителя — 0,7 ÷ 1 Iн.

Автоматический выключатель с 3 комбинированными максимальными расцепителями тока (электромагнитным и тепловым), с уставкой расцепителей токов короткого замыкания — 10 Iн, с номинальным напряжением переменного тока частотой 50/60 Гц — до 400 В, с климатическим исполненим — У3.

Курский электроаппаратный завод — одно из крупнейших предприятий машиностроительной отрасли России, занимающее 3-е место по объёму выпускаемых автоматических выключателей в стране (30% от общего количества).

КЭАЗ — единственное в стране предприятие, которое производит быстродействующие предохранители. На заводе выпускается 10% всех силовых предохранителей страны. Компания входит в 20-ку российских участников проекта ТЕРФ по реструктуризации российских предприятий, организованного в рамках Программы сотрудничества Европейского союза и России (Тасис).

Купить товар «Автоматический выключатель КЭАЗ АП50Б-3МТ-63А-10Iн-400AC-У3 3Р 63А» серии АП50Б производства КЭАЗ с артикулом «107295» вы можете онлайн в интернет-магазине или по телефону: .

Вы также можете совершить покупку в магазинах розничной сети «Электрон».

Интернет-магазин

Магазины и отделы оптовых продаж

  • Магазины
  • Отделы оптовых продаж

Магазины Электрон работают в режиме безопасной социальной дистанции

Нижний Новгород

ул. Ошарская, 88
+7 (831) 218-16-00 дежурный магазин 7:00–22:00

ул. Ошарская, д 14
+7 (920) 000-00-72 салон интерьерного света ул. Бекетова, 13
+7 (831) 283-79-83 магазин корпоративные карты ш. Казанское, 6
+7 (831) 423-49-02 магазин корпоративные карты пр. Гагарина, 105
+7 (831) 282-75-47 магазин ш. Московское, 83
+7 (831) 216-02-17 магазин

ш. Московское, 52ж
+7 (831) 267-02-24 розничный пункт продаж бул. Юбилейный, 1
+7 (831) 229-02-81 магазин

пр. Ленина, 67, к. 1
+7 (831) 283-03-43 дежурный магазин 7:00–22:00 корпоративные карты ул. Комсомольская, 2
+7 (831) 295-04-23 магазин ш. Южное, 2г
+7 (831) 216-23-48 магазин

ТЦ Мега

перед OBI налево и вниз по эскалатору
+7 (930) 665-35-25 магазин экспресс-формата корпоративные карты

Арзамас
Неклюдово
Дзержинск
Кстово
Богородск
Нижний Новгород
Арзамас
Дзержинск

opt@el.ru — эл. почта для заявок от юридических лиц (оптовые продажи)

Система скидок в интернет-магазине

Читать еще:  Схема подключения 2 клавишного проходного выключателя лезард

Накопительная дисконтная система начинает работать с момента совершения первой покупки, сумма которой превышает 5 000 ₽.

Размер скидки зависит от суммы покупок за последние полгода, включая текущую покупку:

3% — сумма покупок за полгода до 6 000 ₽

4% — сумма покупок за полгода от 6 000 ₽

5% — сумма покупок за полгода от 12 000 ₽

6% — сумма покупок за полгода от 20 000 ₽

7% — сумма покупок за полгода от 30 000 ₽

8% — сумма покупок за полгода от 40 000 ₽

9% — сумма покупок за полгода от 60 000 ₽

10% — сумма покупок за полгода от 80 000 ₽

11% — сумма покупок за полгода от 100 000 ₽

12% — сумма покупок за полгода от 120 000 ₽

Спец. — сумма покупок за полгода от 150 000 ₽

Оптовая — сумма покупок за полгода от 180 000 ₽

Если сумма текущей покупки превышает 15 000 ₽, то на нее сразу предоставляется скидка:

10% — от 15 000 ₽

12% — от 30 000 ₽

Оптовая — от 50 000 ₽

Скидки не суммируются. На товары раздела «Декоративные светильники, люстры и бра» скидки не распространяются. Скидки на определенные товары могут быть ограничены производителями.

Идентификация покупателей в интернет-магазине производится по связке «Имя + номер мобильного телефона», регистрация не обязательна.

В корзине скидка указывается справочно, так как учитывается только текущая покупка. Итоговые скидки по дисконтной системе и акциям проставляются менеджером при обработке заказа.

Система скидок в интернет-магазине

Накопительная дисконтная система начинает работать с момента совершения первой покупки, сумма которой превышает 5 000 ₽.

Размер скидки зависит от суммы покупок за последние полгода, включая текущую покупку:
3% — до 6 000 ₽
4% — от 6 000 ₽
5% — от 12 000 ₽
6% — от 20 000 ₽
7% — от 30 000 ₽
8% — от 40 000 ₽
9% — от 60 000 ₽
10% — от 80 000 ₽
11% — от 100 000 ₽
12% — от 120 000 ₽
Спец. — от 150 000 ₽
Оптовая — от 180 000 ₽

Если сумма текущей покупки превышает 15 000 ₽, то на нее сразу предоставляется скидка:
10% — от 15 000 ₽
12% — от 30 000 ₽
Оптовая — от 50 000 ₽

Скидки не суммируются. На товары раздела «Декоративные светильники, люстры и бра» скидки не распространяются. Скидки на определенные товары могут быть ограничены производителями.

Идентификация покупателей в интернет-магазине производится по связке «Имя + номер мобильного телефона», регистрация не обязательна.

В корзине скидка указывается справочно, так как учитывается только текущая покупка. Итоговые скидки по дисконтной системе и акциям проставляются менеджером при обработке заказа.

Выключатель автоматический АП50Б-3МТ-25А-10Iн-400AС/220DC-УЗ

Мин. Цена Цена по максимальной скидке 10%. Предоставляется при накоплении суммы покупки за все время в 20 000 рублей —>

Описание

Силовой автоматический выключатель для защиты трансформаторов и генераторных установок. Наличие привода- ручной.

Не забудьте купить

Оболочка АП50Б-IP54-3хП-У2

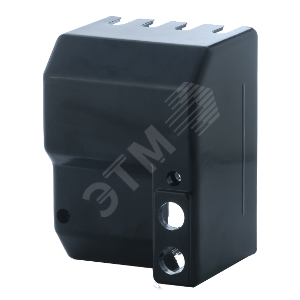

Крышка 3хП-АП50Б-У3

Оболочка АП50Б-IP54-ИС2-3хП-У2

Блок-контакт БК-1-АП50Б-У3

Блок-контакт БК-2-АП50Б-У3

Выключатель автоматический АЕ2046-100-25А-12Iн-400AC-У3

Выключатель автоматический ВА57Ф35-340010-160А-1600-400AC-УХЛ3

Выключатель автоматический ВА57Ф35 250А РЭ2500А

Это также называют: трехполюсный, трёхполюсной, 3-полюсный, 3-полюсной, трех-полюсный, трёх-полюсный, трех-полюсной, трёх-полюсной, 3п, 3P, МИНПРОМТОРГ, в реестре МИНПРОМТОРГа, vbyghjvnjhu

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
