Автоматический выключатель ае 2066 100 160а

АЕ 2066 М1-100 (160А)

    +375 показать номер +375291078986
  • +375173438986
  • +375173584986
  • ДеньВремя работыПерерыв
    Понедельник09:00 — 17:00
    Вторник09:00 — 17:00
    Среда09:00 — 17:00
    Четверг09:00 — 17:00
    Пятница09:00 — 17:00
    СубботаВыходной
    ВоскресеньеВыходной

    * Время указано для региона: Беларусь, Минск

    Основное назначение выключателей серии АЕ20 – защита кабелей и проводов, а также асинхронных электродвигателей.

    Особенности выключателей данного типа:

    • выключатели общепромышленного применения АЕ2040М, АЕ2040, АЕ2050М, АЕ2060М1 выпускаются в трехполюсном исполнении и предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц, на напряжения до 400В с рабочими токами до 160 А.;
    • выключатели с расцепителями тока перегрузки без регулировки номинального тока и без температурной компенсации – для защиты от перегрузок и коротких замыканий, для нечастых оперативных включений и отключений линий;
    • выключатели с расцепителями тока перегрузки с регулировкой номинального тока и температурной компенсацией – для защиты от перегрузок и коротких замыканий, пуска и остановки электродвигателей;
    • выключатели без расцепителей (АЕ205РМ) — для проведения тока в нормальном режиме, оперативных включений и отключений линий.

    Основное назначение выключателей серии АЕ20 – защита кабелей и проводов, а также асинхронных электродвигателей.

    По габаритным размерам соответствуют третьему и четвертому габариту единой серии выключателей АЕ20.

    Могут комплектоваться независимыми расцепителями и вспомогательными контактами.

    Имеются исполнения с регулировкой и температурной компенсацией теплового расцепителя, а также исполнения без расцепителей.

    Исполнения для умеренного и тропического климата.

    Основные
    Страна производительРоссия
    • Цена: Цену уточняйте
    • Подобные товары компании
    • УЗО ВДТ 01-01 80-100А/2п/30мА; 100мА; 300 мА
    • ВА 51-35 М1 (80, 100, 320, 400 А)
    • Дифавтомат АВДТ 01-01 20А/4П/100мA, 300мА
    • УЗО ВДТ 01-01 16, 32А/4п/100мА
    • Автоматический выключатель АЕ 2043 1,6А 63А
    • Товары и услуги
      • Автоматические выключатели 47
      • Выключатели нагрузки 6
      • ВРУ 61
      • Дифавтоматы, УЗО 47
      • Изоляторы 375
      • Кнопочные выключатели 1
      • Командоконтроллеры крановые 1
      • Контакторы 18
      • Корпуса ВРУ 13
      • Лампы 7
      • Магнитные пускатели 54
      • Ограничители перенапряжений 5
      • Предохранители и держатели 66
      • Противопожарное оборудование 38
      • Разрядники 4
      • Реле 8
      • Рубильники, переключатели, разъединители 117
      • Щиты, корпуса 212
      • Щиты, корпуса (в сборе) 17
      • Электрогидротолкатели 2
      • Ящики силовые с рубильниками 35
      • Ящики с понижающим трансформатором 5
      • Вольтметры, амперметры 2
      • Счетчики электроэнергии 1
      • Трансформаторы тока 46
      • Евроавтоматика 9
      • Распродажа 2
      • Электромагниты 33
      • Тормоза крановые 13
      • Компенсаторы 3
      • Мотор-редукторы 4
      • Выключатели концевые (путевые) 12
      • Насосное оборудование 14
      • Питатели 10
      • Ящики и коробки протяжные и ответвительные 15
      • Шкафы почтовые 3
      • Клеммные коробки 32
      • Удлинители 114
      • Выключатели кулачковые 3
      • Трубопроводная арматура 64
      • Вводы высоковольтные 32
      • Запасные части для турбинных установок и газоперекачивающих агрегатов 2
      • Испытательные и измерительные приборы и оборудование 31
      • Электродвигатели и генераторы 5
      • Конденсаторы 2
    • Прайс-листы
    • О нас
    • Наши партнеры
    • Отзывы

    Информация для покупателя:

    Юридическое лицо Частное предприятие «Белэнергодеталь»

    220040, г. Минск, ул. Тиражная д. 63, комн. 6

    Дата регистрации в Торговом реестре/Реестре бытовых услуг Не подлежит занесению в реестр

    Номер в Торговом реестре/Реестре бытовых услуг Не подлежит занесению в реестр , Республика Беларусь

    АЕ 2066 М1-100 на 160А автомат защиты

    1 681.75 1 681.75 грн. с НДС / шт.

    Номинальный ток In, А160
    Уставка мгновенного срабатывания, А1600
    Уставка через In10∙In
    Стойкость контактов к износу, циклов В/О1 000
    Одноразовый ток КЗ (Icu при U=380В), кА10
    Расцепительэлектромагнитный + тепловой
    Приводручной
    Исполнениестационарное
    Максимальное напряжение, В∼ ≤400
    Частота ∼ тока, Гц50 или 60
    Степень защитыIP20
    Климатическое исполнение, категория размещенияУ3
    Гарантия2 года
    При оплатедо 12:00 отправка сегодня
    Транспортные службы:Новая почта, САТ или Ночной экспресс
    Производитель КЭАЗ
    Масса товара1.60 кг.

    Цифро-буквенное обозначение автоматического выключателя АЕ 2066 М1-100 на 160 ампер КЭАЗ

    Полная маркировка: АЕ 2066 М1-100 У3 160А 10·In, где:

    • АЕ 20 – маркировка серии;
    • 6 – исполнение на номинальный ток 160 А;
    • 6 – встроены расцепители срабатывающие при токе КЗ и перегрузке (электромагнитный и тепловой соответственно);
    • М1 – модернизированный коммутационный аппарат;
    • 100 – каждая цифра уточняет, что исполнение создано без вспомогательных контактов, без независимого расцепителя, без регулировки и температурной компенсации.
    • У3 – климатическое исполнение У (для работы в умеренном макроклиматическом районе); категория размещения 3 (эксплуатация в неотапливаемых крытых помещениях).
    • 160А – настройка теплового расцепителя на ток 160 ампер.
    • 10·In – уставка срабатывания электромагнитного расцепителя (мгновенное срабатывание при достижение током короткого замыкания значения 1 600 А).

    Технические характеристики трёхполюсного автоматического выключателя АЕ2066 на 160 А

    • на 16; 25; 31,5; 40; 50; 63 ампер с маркировкой АЕ 2046 при уставке 12·In;
    • на 80; 100; 125 ампер с маркировкой АЕ 2056 при уставке 10·In;
    • на 160 ампер (данный) с маркировкой АЕ 2066 при уставке 10·In.

    Все описанные аппараты функционируют в сетях переменного тока с напряжением до 400 вольт частотой 50 или 60 герц.

    Предназначены для продолжительного режима эксплуатации.

    Климатические факторы, воздействующие на автомат, описаны в ГОСТ 15150-69 согласно его исполнению У3.

    Механическая износостойкость (общее количество) равна 20 тысячам циклов, коммутационная или электрическая стойкость к износу (фактически ресурс изделия) 1 тысяча циклов включения / отключения.

    Порядок монтажа коммутационного аппарата выпуска КЭАЗ

    Выключатель АЕ2066 на 160А монтируют на вертикальную плоскость, таким образом, чтобы буква «I» («Включено») размещалась вверху. Допускается отклонение в вертикальной плоскости на угол 90 градусов в любую сторону.
    Перед установкой тестируют чёткость работы при переключениях и просматривают отсутствие каких-либо повреждений. Крепление стационарное при помощи винтов.

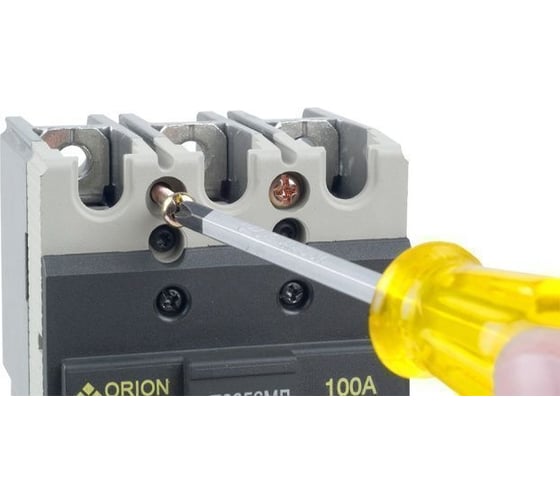

    Входящие проводники от источника тока подводят к зажимам на стороне знака «I».
    После затяжки винтов крепления, задняя стенка (основание) не должна подвергаться изгибам.

    Ссылка на скачивание «Руководства по эксплуатации» (заводская версия). Ссылка на каталог Курского электроаппаратного завода справа от верхней фотографии (под ценой).

    Отзывы о товаре

    Всё понравилось, спасибо.
    Единственное, прошу рассмотреть возможность включения стоимости доставки в общую сумму заказа.

    Ответ:
    Спасибо за отзыв, исправим.

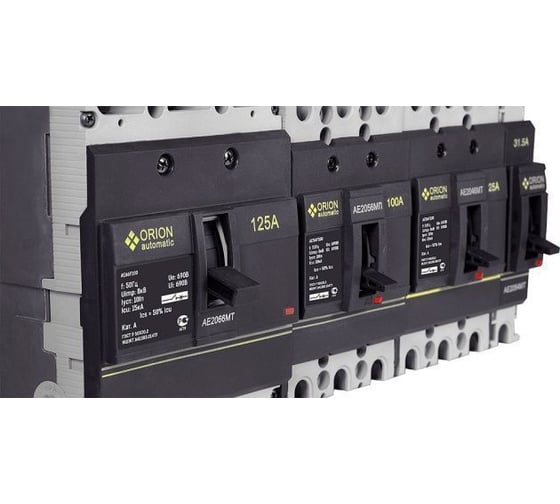

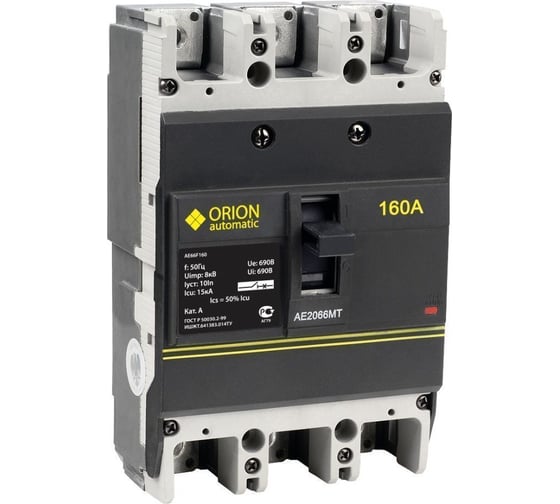

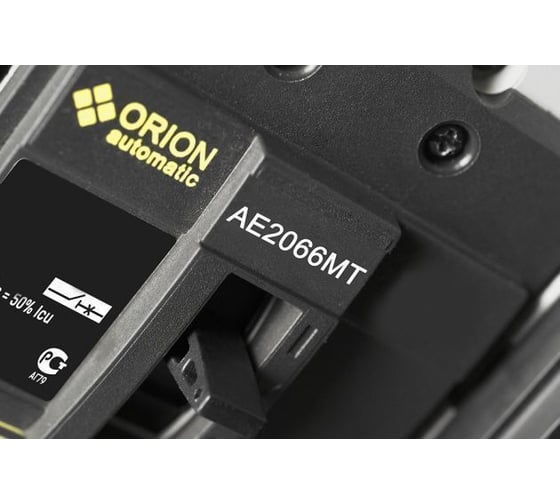

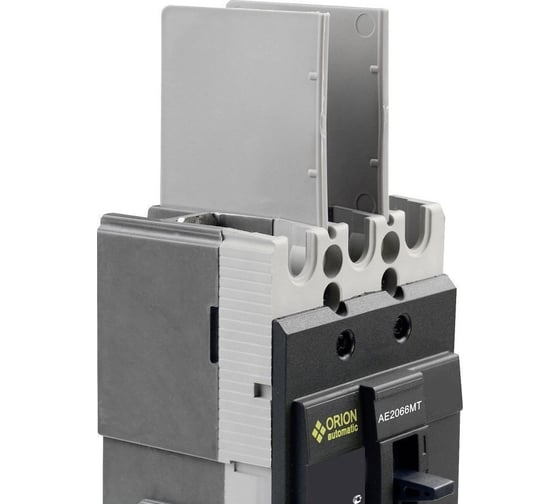

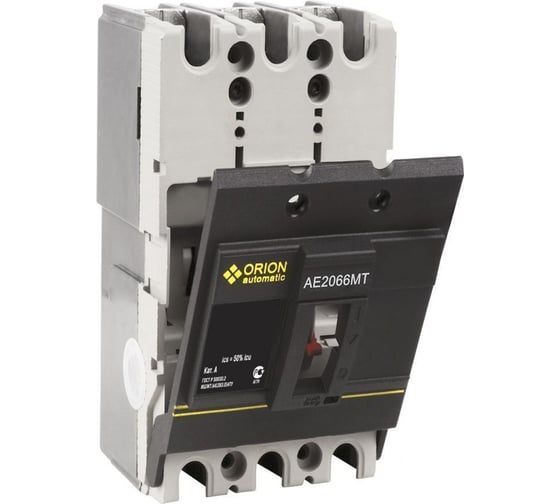

    Автоматический выключатель Texenergo АЕ 2066 МТ-160 УХЛ3 160А 690АС AE66F160

    • Тип: силовой
    • Отключающая способность: 15 кА
    • Количество полюсов: 3

    Все характеристики

    Спишите до 1654 р. бонусами Начислим 41 бонус

    • Самовывоз: 5 октября, после 17:00, из 1 магазина
    • Курьером: 6 октября, от 190 р.

    Технические характеристики Texenergo АЕ 2066 МТ-160 160А 690АС УХЛ3 AE66F160

    • *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

    Нашли ошибку в описании?

    Этот товар из подборок

    • силовые
    • 15кА
    • 160а (автоматические выключатели)
    • Трехфазные
    • 160а (трехполюсные автоматические выключатели)
    • УХЛ-3
    • Россия — родина бренда
    • Китай — страна производства

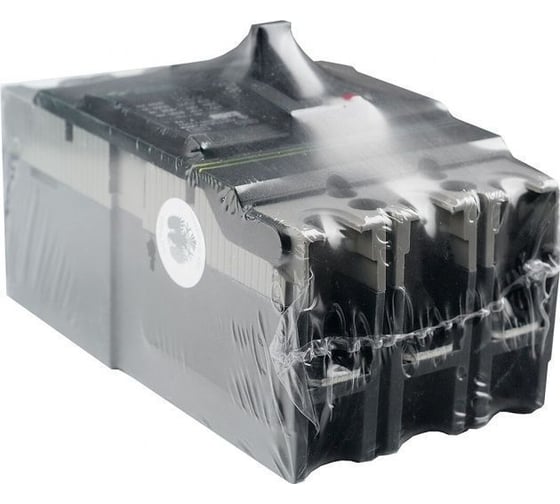

    Информация об упаковке

    • Единица товара: Штука
    • Вес, кг: 1,60
    • Длина, мм: 180
    • Ширина, мм: 110
    • Высота, мм: 110

    Сервисное обслуживание

    Поможем решить любую проблему с товаром

    Устраним любую неисправность по гарантии. Срок указан без учета логистики

    Обращайтесь за обслуживанием в авторизованные сервисы производителя

    Отзывы об автоматическом выключателе Texenergo АЕ 2066 МТ-160 160А 690АС УХЛ3 AE66F160

    Вопросы и ответы об автоматическом выключателе Texenergo АЕ 2066 МТ-160 160А 690АС УХЛ3 AE66F160

    Есть вопросы о товаре?

    Расходные материалы для автоматического выключателя Texenergo АЕ 2066 МТ-160 160А 690АС УХЛ3 AE66F160

    Способы получения товара в Москве

    Самовывоз

    5 октября, после 17:00, из 1 магазина

    Доставка курьером

    6 октября, от 190 р.

    Транспортная компания

    Рассчитать стоимость доставки

    • Реквизиты
    • Франшиза
    • Социальная активность
    • Информация для инвесторов
    • Сертификаты
    • Производители
    • Правовая информация
    • Распродажа
    • Наши акции
    • Наборы
    • Поставщикам
    • Организациям
    • Франшиза
    • Доставка курьером
    • Доставка транспортной компанией
    • Самовывоз
    • Способы оплаты
    • Сервисный центр ВсеИнструменты.ру
    • Сопровождение обращений
    • Обратная связь

    Работа у нас

    Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
    в любой форме обратной связи на сайте ВсеИнструменты.ру

    Автоматический выключатель АЕ 2066-10Б-00У3 160А

    Описание

    Существуют несколько видов автоматических выключателей, которые имеют данную классификацию:

    Установочные, обладают возможностью устанавливаться в любом месте. Имеют крепкий изоляционный корпус, который выполнен из пластмассы;
    Быстродействующие, которые отличаются коротким временем срабатывания, максимальное значение которого не более пяти миллисекунд;
    Универсальные. В большинстве случаев устанавливают исключительно в распределительных устройствах. Не обладает защитным корпусом, как у установочного выключателя;
    Селективные отличаются тем, что имеют регулировку по времени срабатывания;
    Небыстродействующие выключатели срабатывают в замедленном режиме, интервал которых равен 10-100 миллисекунд. Быстродействие было основано на электромагнитной поляризации и динамической индукции;
    Автоматы обратного тока. Срабатывание производится только в том случае, если электрический ток поменял свое направление в защищаемой цепи;
    Автоматы обратного тока разделяются на поляризованные и неполяризованные. Различия между которыми заключены лишь в принципах их действия. Например, неполяризованные автоматы обесточивают цепь исключительно при нарастании тока в одном направлении, а неполяризованные —в различном.

    ПОЛЕЗНЫЕ КАЧЕСТВА АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ

    В соответствии с местом применения автомата формируется его конструктивная особенность. Включение и выключение автоматов разрешено производить вручную электромагнитным и электродвигательным приводом. Питание проводов осуществляется с помощью источников напряжения. Ручной привод позволено применять при номинальном токе до тысячи ампер. Все перечисленное может гарантировать его правильную работу.

    Метод управления проводом должен обладать защитой от короткого замыкания, даже в случае повторного подключения. Во время мощных перегрузок и замыканий автоотключение происходит регулярно. Это происходит с помощью одной из части автомата, которая называется расцепитель. Как правило, осуществление контроля и отключение автомата с использованием воздействия на расцепляющее приспособление входят в основные его обязанности.

    СУЩЕСТВУЮТ НЕСКОЛЬКО ВИДОВ РАСЦЕПИТЕЛЕЙ:

    Тепловой защищает от избыточных перегрузок;
    Электромагнитный, способствует защите от токов короткого замыкания;
    Комбинированный объединяет несколько видов расцепителей;
    Полупроводниковый отличается высокой скоростью срабатывания и высокой степенью удобства.
    При необходимости скоммутировать цепь при отсутствии тока разрешается применять автоматические выключатели без расцепителей. Фабричное производство автоматических выключателей равномерно набирает обороты. За счет своей особенности применения в любых погодных условия и использования в разнообразных условиях, автоматы пользуются большим спросом.

    РЕКОМЕНДАЦИИ ПО ВЫБОРУ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ

    Существует несколько критериев на основании которых осуществляется подбор автоматических выключателей:

    По числу полюсов. Автоматы с одним и двумя полюсами используются в однофазной сети, а с тремя и четырьмя полюсами в сети из 3-х фаз.
    На основе номинального напряжения. Значение номинального напряжения автоматического выключателя должно быть равным или больше значения номинального напряжения защищаемой цепи: Uном. АВ⩾ Uном. Сети.
    Показателю номинального тока. Узнать нужный показатель номинального тока для автоматического выключателя можно по приведенной ниже таблице:
    таблица по выбору автоматов

    Подбираем параметры срабатывания. Часто параметры по срабатыванию автоматических выключателей подбирают на основе значений защищаемой им сети (см. таб. выше). Но выключатель, подобранный данным способом, может не оказать своевременного отключения цепи во время короткого замыкания.

    Мы осуществляем комплексные поставки широкой линейки низковольтного оборудования. Вся продукция имеет сертификаты качества.
