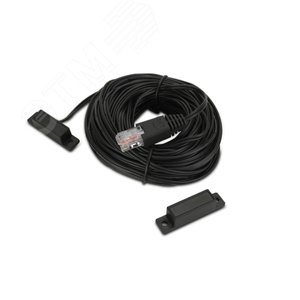

Контактный датчик двери NetBotz для помещений и стоек сторонних производителей — 50 футов (1524 м)

Инжектор 48В 0.32А PoE IEEE 802.3 af/at IEEE 802.3/802.3u

Коммутатор бесперебойный уличный, 120ВА, 2 АКБ 7-12Ач

Контактный датчик двери NetBotz для помещений и стоек сторонних производителей — 50 футов (1524 м)

Это также называют: автоматический выключатель защиты АКБ для ИБП, автомат для ИБП, автомат для UPS, автомат для бесперебойника, выключатель защиты АКБ, вылючатель защиты батареи, вылючатель защиты батареи ИБП, автоматический выключатель АКБ, защита для ИБП, 60-80 кВА, в навесном шкафу, для навесного шкафа, навесной шкаф, в навесной шкаф,

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Автоматический выключатель UPS APC Back-UPS-600I

Введение

В настоящее время существует немало программ, которые позволяют выключить ПК при завершении своих действий. Это и программы записи CD/DVD дисков (например, Nero), Download менеджеры, разнообразные планировщики (например, входящие в состав ПО TV/FM-тюнеров), простые программки, выключающие компьютер в указанное время и т.д. Во всех этих случаях включается лишь компьютер, а UPS всегда остается включенным вместе с прочими включенными в него устройствами (монитор, колонки и пр). Их, конечно, можно выключить и руками, но это не всегда удобно (например, ПК записывает передачу со спутникового ресивера. Передача закончилась, ПК выключился, а ресивер работает. Кому он нужен?!). Это обстоятельство мешает, например, оставить компьютер что-то делать и уехать на пикник. Кроме того, не каждый UPS бывает способен отключиться автоматически в случае, если исчезло напряжение в сети когда компьютер уже был выключен ранее. В последнем случае UPS будет подавать звуковые сигналы до тех пор, пока не появится электричество в сети.

Описанное здесь устройство является развитием устройства, опубликованного в статье «доработка источника бесперебойного питания APC Back-UPS 600I своими руками». При этом оно имеет все свойства предыдущей модели.

Его возможности и особенности:

  1. Автоматическое полное отключение UPS при пропадании электричества в питающей сети стандартным способом, уже описанное в указанной статье.
  2. Полное отключение UPS при обычном выключении компьютера.
  3. Полное отключение UPS при пропадании электричества в сети если компьютер уже был выключен ранее.
  4. Оба вида отключения (п. 2 и 3) независимы друг от друга.
  5. Любой вид отключения (п. 2 и 3) можно блокировать (отменять) независимо от другого.
  6. Не влияет на работоспособность стандартного кабеля UPS и стандартных средств слежения за состоянием UPS – см. [1].
  7. Требует обязательного подключения к ПК (иначе устройство неприменимо и бессмысленно).
  8. Модульная конструкция – блок управления можно не использовать (отключить физически), при этом сам UPS будет работать как описано в [1].
  9. Подключается между UPS и компьютером. При этом для подключения к ПК используется стандартный для APC Back-UPS 600I кабель 940-0020B.
  10. Устраняет недостаток первой модели [1], а именно – светодиод питания показывает включен ли UPS или нет, а не наличие какого-то напряжения на выходе выпрямителя.

Описание

Устройство состоит из 2 функциональных блоков – блока выключения и управляющего блока. Они спроектированы таким образом, что блок выключения может работать без блока управления.

Схемы электрические принципиальные блоков выключения и управления приведены на рис. 1 и 2 соответственно.

Рис. 1. Схема электрическая принципиальная блока выключения

Читать еще:  Что значит выключатель однополюсный сдвоенный

Блок выключения (рис. 1) аналогичен описанному в [1]. Питание 220 В берется с выходных клемм UPS. Контактами CN1, CN2 блок подключается к UPS вместо родного выключателя, который удаляется.

Единственное нововведение – ключ на VT1, с помощью которого можно выключить реле (а значит и весь UPS) подачей на его базу (ножка 2 разъема X2) земли схемы. Эта возможность используется блоком управления – см. ниже. Резистор R2 держит транзистор открытым, а реле включенным, позволяя блоку выключателя и самому UPS-у работать без блока управления.

Выпрямитель должен обеспечивать напряжение порядка 15..20 вольт для стабильного срабатывания реле К1.

Рис. 2. Схема электрическая принципиальная блока управления

Блок управления (БУ) – сердце устройства. В его задачи входит:

  • — анализ состояния компьютера (включен/выключен);
  • — анализ наличия основного питания (Line Fail);
  • — автоматическое выключение UPS в зависимости от выбранного режима работы;
  • — отображение состояния на светодиодах.
  • VD2 – “Line Fail”
  • VD3 – “Выключение”
  • VD4 – “Компьютер включен”
  • VD5 – “Режим”
  • VD7 – “Питание”

Детально светодиоды описаны ниже.

БУ состоит из следующих узлов:

  • — анализатор включенности компьютера – R1-R4, VT1, VT2;
  • — управляющий контроллер DD1;
  • — узел питания — DA1, C3, R12, VD7;
  • — исполняющие узлы – все остальное.

Рассмотрим подробно работу этих узлов

Узел питания (DA1, C3) получает напряжение +5в, необходимое для питания контроллера и других узлов схемы из первичного напряжения, поступающего с выпрямителя (ножка 1 разъема X3). Электролит C3 сглаживает пульсации, возникающие при включениях/выключениях реле. Если он отсутствует, то при переключениях реле наблюдаются «проседания» напряжения +5в, что практически всегда приводит к несанкционированному сбросу контроллера и сбоям в его работе. Светодиод VD7 индицирует наличие питания, практически эквивалентен светодиоду VD2 блока выключения.

Задачей анализатора включенности компьютера является определение – включен ли компьютер. Анализатор состоит из 2 транзисторов VT1 и VT2 разной структуры и резисторов R1-R4. Его работа основана на том, что когда компьютер включен, то на ножке 1 разъема X1 (сигнал DTR COM-порта) всегда присутствует напряжение или +12в, или -12в. Отсутствие напряжения (0в) возможно либо при выключенном компьютере, либо при переходе уровня от -12в к +12в и наоборот. Но во втором случае длительность этого 0в очень мала (миллисекунды), поэтому эта ситуация легко отсеивается микрокодом контроллера.

Анализатор имеет 2 выхода, подключенные к ножкам 12 и 13 контроллера. Если на ножке DTR присутствует напряжение +/-12в (ПК включен), то на обоих выходах будут одинаковые лог. уровни. Если на DTR появится 0в (ПК выключен либо смена уровня сигнала), то уровни будут разными.

Такая схема анализатора очень проста, не требует каких-либо редких и дефицитных деталей, а потому легко повторима, но имеет недостаток – при отключенном компьютере оба транзистора открываются и на ножке X1.1 (X2.1) появляется напряжение порядка +2.5в (

Uпит/2), что приводит к немедленному выключению UPS при сбое электропитания (Line Fail), т.к. для UPS это сигнал Shutdown. В предлагаемом устройстве этот недостаток устраняется введением контактной пары K2.1 (реле K2, транзисторный ключ R10, VT4, VD6). Когда компьютер выключен, реле K2 включается, отключая анализатор от UPS.

Управляющий контроллер DD1 постоянно проверяет сигналы анализатора (ножки 12, 13) и сигнал сбоя питания от UPS (ножка 14). В зависимости от этих сигналов и режима работы контроллер принимает решение – выключать UPS или нет.

Выключатели SW1, SW2 задают режимы работы:

  • SW1 – автоматическое выключение UPS при сбое электропитания, если компьютер выключен;
  • SW2 — автоматическое выключение UPS, если компьютер выключился.

Эти два режима полностью независимы друг от друга.

Выключение UPS всегда производится через 10 секунд после наступления события, его инициировавшего. Это позволяет пользователю на лету отменить выключение, а также предотвращает выключение UPS при кратковременных сбоях питания и выключенном компьютере, если включен SW1.

Микроконтроллер всегда отображает свое состояние на светодиодах VD2-VD5:

  • VD2 – “Line Fail”. Включен при сбое электропитания. Полностью эквивалентен светодиоду VD3 блока выключения.
  • VD3 – “Выключение”. Мигает в течении 10 сек, по истечении которых UPS выключается. В остальных случаях выключен.
  • VD4 – “Компьютер включен”. Включен, если компьютер включен. По сути это – результат работы анализатора.
  • VD5 – “Режим”. Индицирует состояние SW2.
  • VD2 и VD4 показывают свои события всегда, независимо от режимов работы.

Выключение UPS производится включением реле K2. Пара K2.1 замыкается, заземляя базу транзистора VT1 блока выключателя, что приводит к выключению реле и всего UPS.

Читать еще:  Где находится выключатель холостого хода

Детали и конструкция

Блок выключателя полностью монтируется внутри UPS, аналогично [1]. Дополнительный разъем X2 устанавливается на задней стенке UPS. Можно использовать любой 3-ногий (даже 2-ногий) разъем. Землю на него можно не выводить, т.к. она есть на основном разъеме X1. Авторский вариант использует 15-контактный разъем (применяется в игровых портах звуковых карт) по техническим соображениям.

Транзистор VT1 – обязательно с буквой В или любой другой структуры n-p-n и выдерживающий напряжение до 20 вольт. Реле К1 – любое на напряжение 12-15в с двумя независимыми замыкающими/переключающими парами. Можно использовать вместо РЭС22 любое маломощное реле, но тогда необходимо сделать выпрямитель на меньшее напряжение. При этом также необходимо учитывать, что на стабилизатор DA1 блока управления всегда должно поступать напряжение не менее 8 вольт, иначе он будет сбоить и блок управления (микроконтроллер) перестанет работать.

Диод VD1 – любой с достаточным обратным напряжением.

Схема блока управления собирается на обычной печатной плате. Монтаж либо печатный, либо подвесной. Контроллер DD1 типа AT90S2313 семейства AVR уже снят с производства, замена – ATTiny2313(V) (рекомендация фирмы Atmel). Его цоколевка полностью совпадает с AT90S2313. Прошивки для обоих вариантов с исходниками на языке C для компилятора CvAVR прилагаются (прошивка для ATTiny2313 не тестировалась по причине отсутствия у автора такого контроллера). Можно использовать любой другой контроллер AVR с достаточным количеством выводов с соответствующей коррекцией микрокода.

В случае использования ATTiny2313(V) кварц BQ1 и конденсаторы C1, C2 можно не устанавливать, оставив ножки 4 и 5 неподключенными. При этом не забудьте выставить программатором частоту внутреннего генератора 4 MHz.

AT90S2313 внутреннего генератора не имеет, поэтому BQ1, C1, C2 обязательны.

Программатор – Ponyprog или аналогичный. Программатор подключается к выводам PB5-PB7, подключенные к ним светодиоды VD3-VD5 процессу программирования не мешают, поэтому можно использовать внутрисхемное программирование. Вход сброса Reset (ножка 1) в схеме вообще не используется.

Все транзисторы блока управления – с любым буквенным индексом. Можно использовать КТ3102 и КТ3107 с любыми буквенными индексами, они компактнее размещаются на плате.

Диоды VD1, VD6 – любые.

Реле K1 и К2 – любые маломощные и малогабаритные, надежно срабатывающие при напряжении 5в. Реле K1 должно иметь одну размыкающую (или переключающую) контактную пару, К2 – одну замыкающую (или переключающую). Допустимо также использование более мощных реле типа РЭС22, но в этом случае их необходимо запитать не от 5в, а непосредственно от выпрямителя. При этом обратите внимание на максимально допустимые напряжения транзисторов VT3, VT4 и шунтирующих диодов VD1, VD6.

SW1, SW2 – любые маломощные, малогабаритные тумблеры, фиксирующиеся кнопки, джамперы, DIP выключатели и т.д. в зависимости от корпуса, размещения элементов и условий эксплуатации.

Блок управления можно разместить либо внутри самого UPS, либо снаружи, в отдельном корпусе.

У обоих способов есть достоинства и недостатки.

Внешнее исполнение – отдельный корпус, со всеми вытекающими отсюда неудобствами. Кроме того для разъема X2 блока выключения необходимо вырезать отверстие в довольно прочной металлической задней стенке UPS. Достоинство – не требуется вмешательство в печатную плату UPS.

Внутреннее исполнение гораздо удобнее в эксплуатационном плане. Для крепления тумблеров и светодиодов необходимо сверлить отверстия в передней стенке корпуса, а для подключения контактной пары K1.1 необходимо на печатной плате UPS разорвать дорожку, идущую к ножке 1 коммуникационного порта, и в ее разрыв включить эту пару. Дополнительный разъем X2 при внутреннем исполнении вообще не требуется. Светодиод питания VD7 и резистор R12 при внутреннем исполнении также не нужен, т.к. он дублирует светодиод VD2 блока выключателя.

Общий недостаток устройства такой же как и в [1] – забирает часть выходной мощности UPS.

Источник бесперебойного питания SMART KING PRO+ SPR-1000/ SPR-1500/ SPR-2000/ SPR-3000

СТЕПЕНЬ ЗАЩИТЫ

  • Высоковольтные импульсы небольшой длительности – рассеиваются 320Дж при продолжительности 2мс;
  • Защита от перегрузки и короткого замыкания – входной автоматический выключатель для защиты электронных схем;
  • Повышенное напряжение электросети – понижающая обмотка трансформатора AVR (auto voltage regulation);
  • Пониженное напряжение электросети – повышающая обмотка трансформатора AVR (auto voltage regulation);
  • Пропадание напряжения электросети – работа от внутренних аккумуляторных батарей;
  • Электромагнитные и радиочастотные помехи – фильтруются встроенным EMI/RFI фильтром.

СФЕРА ПРИМЕНЕНИЯ

Модели SPR-1000/ SPR-1500/ SPR-2000/ SPR-3000 предназначены для защиты ответственного оборудования, требующего напряжения питания синусоидальной формы: компьютерная техника и сетевое оборудование, небольшие серверы и другое вычислительное и телекоммуникационное оборудование.

Читать еще:  Номинал автоматического выключателя abb

ОСОБЕННОСТИ СЕРИИ

  • Линейно-интерактивная технология с выходным напряжением в виде чистой синусоиды
  • Микропроцессорное управление
  • Синусоидальная форма выходного сигнала во всех режимах работы – позволяет подключать оборудование НЕ ТОЛЬКО с импульсными блоками питания, но и с трансформаторными (индуктивная нагрузка)
  • Автоматический регулятор напряжения AVR (Auto Voltage Regulation)
  • Большое количество выходных розеток
  • Функция холодного старта (включение ИБП в отсутствии напряжения электросети)
  • Функция сбережения энергии Green Mode
  • Улучшенное управление батареями (Advanced Battery Management) для продления их срока службы
  • Защита от короткого замыкания и перегрузки на выходе
  • Автоматическая зарядка аккумуляторов в выключенном состоянии
  • Коммуникационный порт USB с поддержкой стандарта Smart Battery
  • Коммуникационный порт RS-232 с интерфейсом «сухие контакты»
  • Внутренний слот для установки опциональной SNMP-карты *,**
  • Возможность сетевого мониторинга нескольких ИБП при помощи программного обеспечения SafeNet

Серийное производство современной электроники

Компания «А-Электроника» выпускает новый класс продукции – источник бесперебойного питания «Страж-3000»
с функцией дистанционного мониторинга и оповещения.

г. Новосибирск
10 сентября 2015 года
Инновационная компания «A-electronica»

Компания «А-Электроника» выпускает новый класс продукции – ИБП «Страж-3000» с функцией дистанционного мониторинга и оповещения.

Новая модель использует специализированную серийно выпускаемую и проверенную платформу компании «А-Электроника» на основе сети из мощных контроллеров с ядром цифровой обработки сигналов (DSP). Характеристики собственно ИБП совпадают с возможностями модели DUALDSP-12-3000.

ИБП построен по фирменной технологии «ONLINE-OFFLINE» компании «А-Электроника», позволяющей совместить сильные стороны online и offline ИБП: широкий диапазон входных напряжений, высокие качественные параметры выходного напряжения и низкие потери энергии.
Полная долговременная мощность нагрузки до 3000ВА. Максимальная мощность сети, транслируемая ИБП, составляет 4.5КВт. Для защиты сети используется стандартный автоматический выключатель.
Интерфейс пользователя ИБП «Страж-3000» выполнен с использованием ЖКИ дисплея и четырехкнопочного модуля ввода. При работе ИБП отображаются все необходимые параметры, и имеется возможность настроить устройство под конкретную задачу с помощью системы программирования.

Особенностью ИБП «Страж-3000» является специальный аппаратно-программный модуль, позволяющий реализовать функции дистанционного мониторинга и оповещения через множество каналов связи, таких как:
1. Сотовая связь. Используются сообщения SMS, сети GSM.
2. Электронная почта E-MAIL.
3. Связь через сеть INTERNET.

Реализованная система дистанционного мониторинга и оповещения решает следующие задачи:
1. Выдача текущих параметров удаленного ИБП по запросу пользователя.
2. Оповещение пользователя и выдача отчета при изменении состояния удаленного ИБП.
3. Запрос и изменение внутренних настроек ИБП.

Система дистанционного мониторинга и оповещения на основе ИБП «Страж-3000» подключается к имеющемуся каналу связи через устройство-адаптер, имеющее модуль Bluetooth. В качестве адаптера может использоваться:

  1. Смартфон или планшет с ОС android. Связь адаптера с ИБП осуществляется посредством управляющей программы. Программа отображает текущие параметры и позволяет изменять настройки ИБП через графический экранный интерфейс. Для дистанционного мониторинга и оповещения программа использует каналы связи, имеющиеся в адаптере, такие как сеть GSM, INTERNET.
  2. Компьютер или ноутбук. Модуль дистанционного мониторинга и оповещения ИБП «Страж-3000» может работать по совместимому с большинством компьютерных ИБП протоколу. Соответственно, ИБП «Страж-3000» может работать в качестве компьютерного ИБП с использованием стандартных компьютерных программ. С помощью этих программ и решается задача дистанционного мониторинга и оповещения.

( При копировании любой части нашего первоисточника активная ссылка на сайт www.a-electronica.ru обязательна! )

СТРАЖ-3000
( источник бесперебойного питания 12/220В для систем резервного питания )

Основные технические характеристики:

Характеристики выходного напряжения при работе в режиме инвертора

Нагрузочные характеристики выхода

Программируемая защита аккумулятора от переразряда

Режим работы от сети
Есть возможность контроля синусоидальности напряжения сети( настраивается из меню программирования ).

Характеристики зарядного устройства

При подключении сети ИБП работает в режиме автоматического зарядного устройства. Метод заряда 3-х режимный:
1) ограничение тока
2) ограничение напряжения
3) стадия поддержки при пониженном напряжении

Характеристики в режиме приоритетного использования энергии, запасенной в АКБ.
Данный режим включается из меню программирования. Если батарея заряжена, инвертор отключается от сети и переходит в автономный режим.
Если же в автономном режиме АКБ разрядится, то происходит подключение к сети.

При разряде АКБ ниже порогового значения инвертор отключается и уменьшает ток потребления до

Для охлаждения ИБП применены вентиляторы с автоматической регулировкой скорости в зависимости от температуры внутренних элементов.
