Два выключателя работающих независимо

Выключатель концевой бесконтактный

Изобретение относится к области электротехники и может быть использовано во взрывобезопасных средах. Техническим результатом является расширение области применения путем использования в цепях постоянного тока с напряжением до 220 В, увеличение точности позицирования. Выключатель концевой бесконтактный состоит из печатной платы, на которой расположена схема с двумя магнитоуправляемыми микросхемами и с двумя электронными ключами на полевых транзисторах, образующих два идентичных управляющих канала, работающих независимо друг от друга. В качестве магнитоуправляемых микросхем использованы микросхемы с малой петлей гистерезиса. Печатная плата расположена во взрывобезопасном корпусе, подвижный элемент с постоянными магнитами — вне корпуса. Два управляющих канала расположены так, что срабатывают в крайних положениях постоянных магнитов. 2 ил.

Изобретение относится к электротехнике и может быть использовано в качестве сигнализатора конечных положений и передачи управляющих сигналов на исполнительные органы запорной арматуры, используемой, например, во взрывобезопасных средах.

Известен герконовый датчик перемещения, содержащий постоянный магнит, закрепленный с возможностью перемещения, в котором сигнализация перемещения осуществляется с помощью переключающих герконов с размыкающими механическими контактами.

Недостатком данной конструкции является низкая надежность, т.к. в герконах происходит механическое переключение контактов, при этом может происходить «замыкание» и «дребезг» контактов, что уменьшает количество циклов перемещения, большая величина гистерезиса около 20 мТл, ухудшает точность позиционирования [1].

Наиболее близким к изобретению техническим решением, выбранным в качестве прототипа, является переключатель бесконтактный, содержащий магнитоуправляемую микросхему, подвижную систему, постоянный магнит, закрепленный на подвижной системе, концентратор магнитного поля, корпус [2].

Недостатками известного выключателя бесконтактного является то, что выключатель может работать только в цепях с низким напряжением, не обладает необходимой точностью позиционирования и не имеет возможности передачи и автоматического отключения управляющего сигнала.

Технический результат, достигаемый изобретением — расширение области применения, путем использования во взрывобезопасных средах и в цепях постоянного тока c напряжением до 220В, передача и автоматическое отключение управляющего сигнала, при достижении исполнительным органом крайнего положения, увеличение надежности и точности позиционирования.

Технический результат достигается тем, что выключатель концевой бесконтактный содержит взрывобезопасный корпус, расположенную в нем печатную плату с двумя магнитоуправляемыми микросхемами и двумя электронными ключами на полевых транзисторах, расположенных и соединенных между собой с образованием двух идентичных управляющих каналов, работающих независимо друг от друга, подвижная система с постоянными магнитами расположена вне взрывобезопасного корпуса, магнитоуправляемые микросхемы расположены таким образом, что они срабатывают в крайних положениях подвижных постоянных магнитов. Конструкция выключателя концевого бесконтактного поясняется чертежами: фиг.1 — вид выключателя концевого бесконтактного в разрезе; фиг.2 — вид выключателя концевого бесконтактного сверху.

Выключатель концевой бесконтактный содержит печатную плату 1. На печатной плате 1 расположены две магнитоуправляемые микросхемы 2, 3 и два электронных ключа 4, 5 на полевых транзисторах. Магнитоуправляемая микросхема 2 и электронный ключ 4 на полевых транзисторах и соответственно магнитоуправляемая микросхема 3 и электронный ключ 5 на полевых транзисторах соединены между собой с образованием двух идентичных управляющих каналов, работающих независимо друг от друга. В качестве магнитоуправляемых микросхем 2, 3 использованы магнитоуправляемые микросхемы с малой петлей гистерезиса 1-2 мТл, например магнитоуправляемые микросхемы серии К1116КП. На противоположной стороне печатной платы 1 расположены концентраторы магнитного поля 6 и 7, которые крепятся на магнитоуправляемых микросхемах 2 и 3, значительно повышающие их магниточувствительность.

Плата 1, с двумя идентичными управляющими каналами, работающими независимо друг от друга, расположена внутри взрывозащищенного корпуса 8 таким образом, что магнитоуправляемые микросхемы 2 и 3 размещены в непосредственной близости к стенке корпуса 8 и параллельно ей.

Магнитоуправляемые микросхемы 2 и 3 взаимодействуют с полями постоянных магнитов 9 и 10, образующих с соответствующими концентраторами 6 и 7 магнитного поля магнитную систему. Постоянные магниты 9 и 10 размещены вне корпуса 8 на подвижной системе 11, выполненной, например, в виде рычагов, которые в свою очередь закреплены на валу 12 исполнительного механизма. Конструкция подвижной системы 11 позволяет производить регулировку момента срабатывания выключателя концевого бесконтактного установкой рычагов на необходимый угол и перпендикулярным перемещением постоянных магнитов 9,10 относительно магнитоуправляемых микросхем 2, 3.

Магнитоуправляемые микросхемы 2, 3 и постоянные магниты 9, 10 установлены так, что магнитный поток направлен перпендикулярно магнитоуправляемым микросхемам 2, 3 и по оси концентраторов 6 и 7 магнитного поля и так, что они срабатывают в крайних положениях подвижных постоянных магнитов 9 и 10.

Функции выключателя концевого бесконтактного заключаются в том, что в любом их двух крайних положений исполнительного механизма с выключателя концевого бесконтактного поступает информация об этом положении.

С пульта диспетчера на выключатель концевой бесконтактный поступает управляющий сигнал, включающий один из управляющих каналов, запускающий исполнительный механизм, от которого приводной вал 12 приходит в движение и перемещает рычаги 11 с постоянными магнитами 9 и 10. При подходе постоянного магнита 10 к магнитоуправляемой микросхеме 3 на расстояние 1 мм от центра, магнитоуправляемая микросхема 3 срабатывает и «размыкает» через магнитоуправляемую микросхему 3 контакты электронного ключа 5, подача управляющего сигнала прекращается, а на пульте диспетчера загорается сигнальная лампа (светодиод) сообщающая, что команда выполнена.

Читать еще:  Графическое изображение однополюсного выключателя

Так как выключатель концевой бесконтактный включает два управляющих идентичных канала с двумя рычагами, то второй канал аналогично срабатывает при подаче управляющего сигнала на противоположное перемещение.

Источники информации 1. Патент РФ 2035082, кл. Н 01 Н 36/00, 1993.

2. Бесконтактные переключатели фирмы Honeywell серии XL / Бараночников М.Л. Микроэлектроника. М.: ДМК, 2001, с.395, рис.6.1.

Выключатель концевой бесконтактный, содержащий взрывобезопасный корпус, расположенную в нем печатную плату с двумя магнитоуправляемыми микросхемами и двумя электронными ключами на полевых транзисторах, расположенных и соединенных между собой с образованием двух идентичных управляющих каналов, работающих независимо друг от друга, и подвижную систему с постоянными магнитами, расположенную вне взрывобезопасного корпуса, причем магнитоуправляемые микросхемы расположены таким образом, что срабатывают в крайних положениях постоянных магнитов.

Как подключить лампочку к двум выключателям

В некоторых случаях возникает потребность полноценно управлять освещением из двух точек. Это может быть нужно на производстве в длинных проходах или на складах с несколькими выходами. Человек, вошедший через один вход, может выйти через другой и выключить за собой свет. В быту такая необходимость может возникнуть в спальне – включение освещения удобно производить при входе, а выключение – рядом с кроватью. Создание таких схем возможно, но есть некоторые особенности, которые предлагаются к ознакомлению.

Плюсы и минусы управления с нескольких точек

Основным достоинством решения подключить 2 выключателя на 1 лампочку является повышение уровня комфорта. Такая схема позволяет не тратить время на возвращение к месту установки коммутационного аппарата, чтобы деактивировать освещение. Также применение подобного принципа управления позволяет экономить электроэнергию за счет уменьшения времени работы осветительных элементов.

Минусов у подобной системы немного, но главный из них – по положению одного выключателя невозможно определить, подано ли напряжение на светильники. Также к минусам можно отнести необходимость принятия дополнительных технических решений при необходимости приоритетного управления светом с центрального пульта.

Какие выключатели применить

На обычных (ключевых) коммутационных элементах, работающих на замыкание-размыкание, можно реализовать различные схемы подключения двух включателей на одну осветительную лампу.

Вывод однозначен – с помощью простых выключателей организовать полноценную схему независимого управления с двух мест нельзя.

Проходной выключатель

В этом случае надо применять проходные (маршевые) выключатели освещения. Внешне они в большинстве случаев не отличаются от стандартных, но имеют специфичную контактную группу.

Если ключевой аппарат в одном положении размыкает электрическую цепь, а в другом замыкает, то маршевый прибор работает по-другому. В одном положении он замыкает одну цепь (другая разомкнута), во второй позиции замкнута, наоборот, вторая цепь (первая разорвана). Поэтому такие приборы часто называют переключателями.

Маршевые аппараты бывают в одноклавишном и двухклавишном исполнении. Вторые отличаются наличием двух контактных групп, которые независимо управляются двумя клавишами.

Иногда на фронтальную сторону проходного прибора наносят маркировку в виде лестничного марша или двух стрелок.

Но единых требований к нанесению обозначений на передней панели коммутационных приборов не установлено. Многие производители, как мировые гранды электротехнической индустрии, так и малоизвестные фирмы, часто пренебрегают такой маркировкой. Поэтому определить назначение аппарата можно другими способами:

  • спросив у продавца;
  • изучив паспорт на включатель;
  • по обозначениям на тыльной части.

На задней части обычно наносится схема контактной группы и подсоединение каждого элемента к клеммам.

Некоторые производители вместо схемы маркируют клеммы буквенными символами. Например, перекидной контакт литерой L, а неподвижные элементы – N1 и N2. Здесь также отсутствует общий стандарт, поэтому буквы могут различаться.

Схема подключения двух приборов

Маршевый переключатель можно применять в качестве обычного коммутационного прибора, но это нерационально – он стоит дороже стандартного ключа. Приборы с перекидной группой специально выпускаются для организации схем освещения, независимо управляемых с двух и более точек.

Такая схема собирается из двух последовательно соединенных маршевых приборов. Очевидно, что в каком бы положении ни находился один из выключателей, вторым всегда можно замкнуть или разомкнуть цепь питания светильника.

Если нужна схема управления из трех и более мест, то совместно с маршевыми переключателями надо использовать перекрестные аппараты. На одних проходных такую систему не построить. Зато, если есть два проходных двухклавишных прибора, можно организовать независимое включение двух источников света из двух разных мест.

Такая схема пригодится, например, там, где в одном помещении есть две системы освещения – общая и локальная. Так можно ступенчато устанавливать два уровня яркости.

Читать еще:  Выключатель звукового сигнала уаз патриот

Условия безопасности

Главное условие безопасной эксплуатации системы освещения – все ее элементы должны быть исправны. В процессе работы за этим надо следить и вовремя заменять вышедшие из строя элементы (также соблюдая правила охраны труда).

Монтаж элементов схемы освещения надо выполнять так, чтобы токоведущие части были недоступны для преднамеренного или случайного прикосновения. Все соединения в распредкоробках по окончании работ и перед первой подачей напряжения должны быть заизолированы. Применяемые коммутационные элементы должны быть с запасом (не менее 20%) рассчитаны на полный ток нагрузки.

Проходной переключательКоличество контактных группНаибольший ток нагрузки, А
UNIVersal Аллегро IP-54, сер. 1276110
Jilion 9533456110
Lezard DEMET с подсветкой, кремовый 711-0300-114110
Panasonic Arkedia белый 54777 WMTC0011-2WH-RES110
Livolo VL-C701SR-14 Сенсорный15

Очевидно, что нет смысла искать прибор, рассчитанный на ток более 10 ампер – такая нагрузка будет отключаться автоматическим выключателем защиты линии.

Если схема будет эксплуатироваться в сети TN-S или TN-C-S (с наличием проводника защитного заземления PE), то этот проводник должен обязательно прокладываться до каждого светильника. Если на момент монтажа его некуда подключать (например, если применяются лампы накаливания), то в будущем он все равно пригодится при замене осветительных элементов на более современные. Если применяются светильники с 1 классом защиты, заземление является единственным способом обеспечить безопасность при работе. У таких приборов проводник PE должен обязательно подключаться к клемме, обозначенной знаком заземления (или буквами PE). Без заземления такие люстры эксплуатировать нельзя.

Видео: Простой способ соединения 2 выключателей в одну лампу.

Подключать схему надо к отдельному автоматическому выключателю в распредщите. Многолетним опытом установлено, что сети освещения выполняются медным проводом с сечением 1,5 кв.мм. Большее сечение неоправданно экономически, меньшее может не пройти по току нагрузки и механической прочности. Для защиты такой линии надо устанавливать автомат на ток 10 А. Если применить защитный аппарат с большим током, то его чувствительности может не хватить, что приведет к перегреву проводов и оплавлению изоляции. Применение автоматов с меньшим током должно быть подтверждено расчетом – он не должен ложно срабатывать при номинальной нагрузке с запасом в 20-30%. Во многих случаях могут быть использованы автоматические выключатели на 6 ампер, особенно при построении сети освещения на светодиодных лампах.

Подключение двух выключателей к одной лампочке не должно вызвать непреодолимых трудностей у мастера, имеющего хотя бы начальные познания в электротехнике. Материалы этого обзора окажут помощь в случае сомнений.

Добил дачные вопросы

Значит что, за пару дней на пока все вопросы по электрике решены.

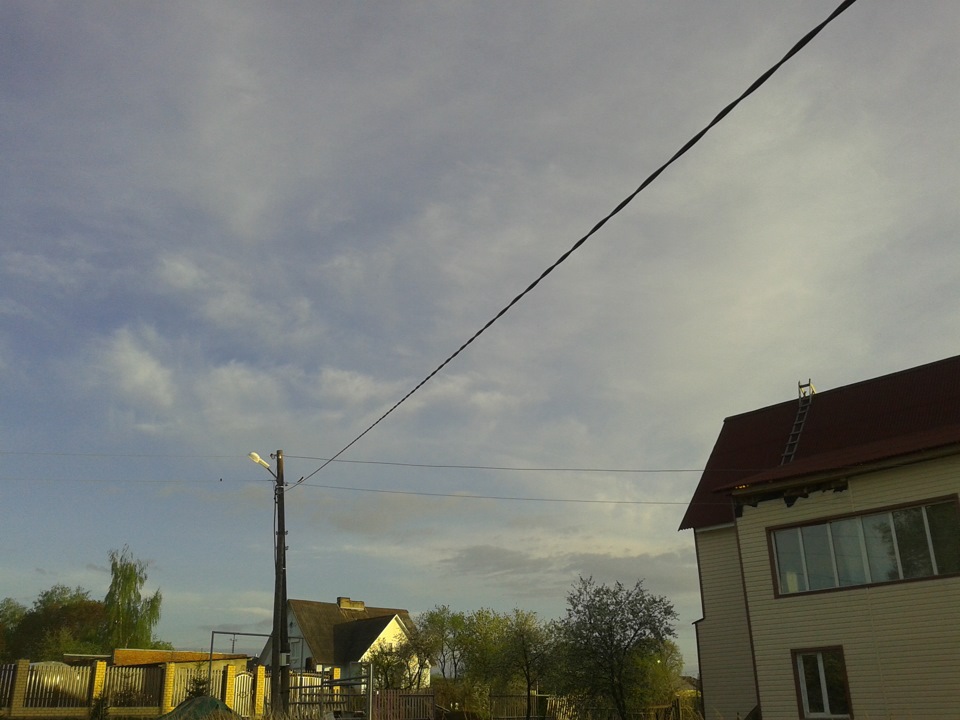

Протянул провод от столба к дому

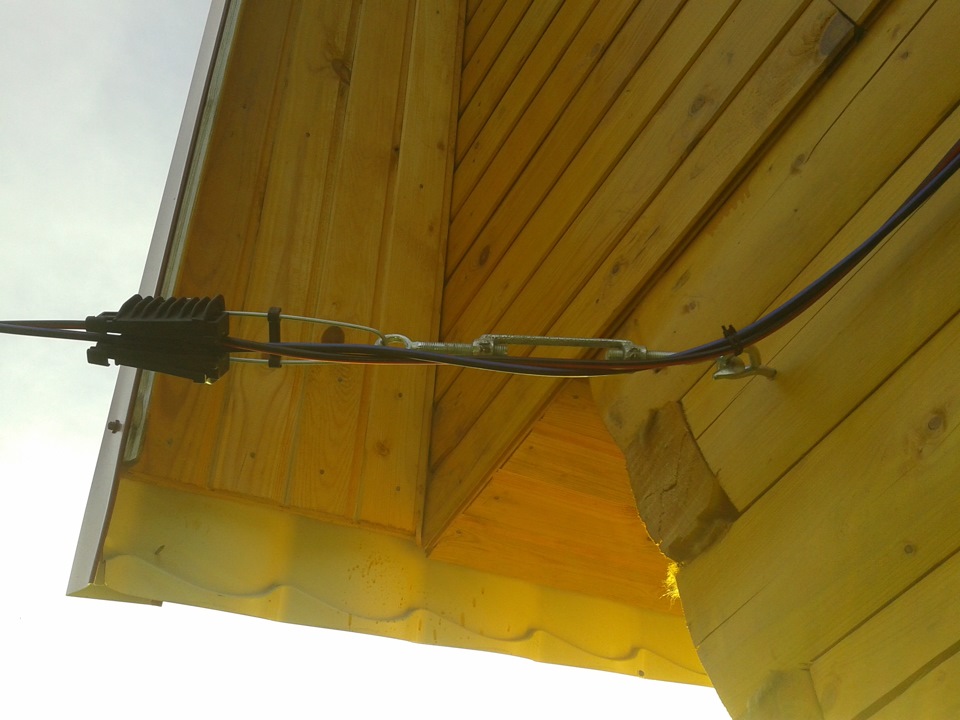

Для натяжки использовал такие зажимы и винтовые стяжки. Не слишком туго как струну

На столбе то же самое, если вдруг провиснет, размах для натяга еще есть.

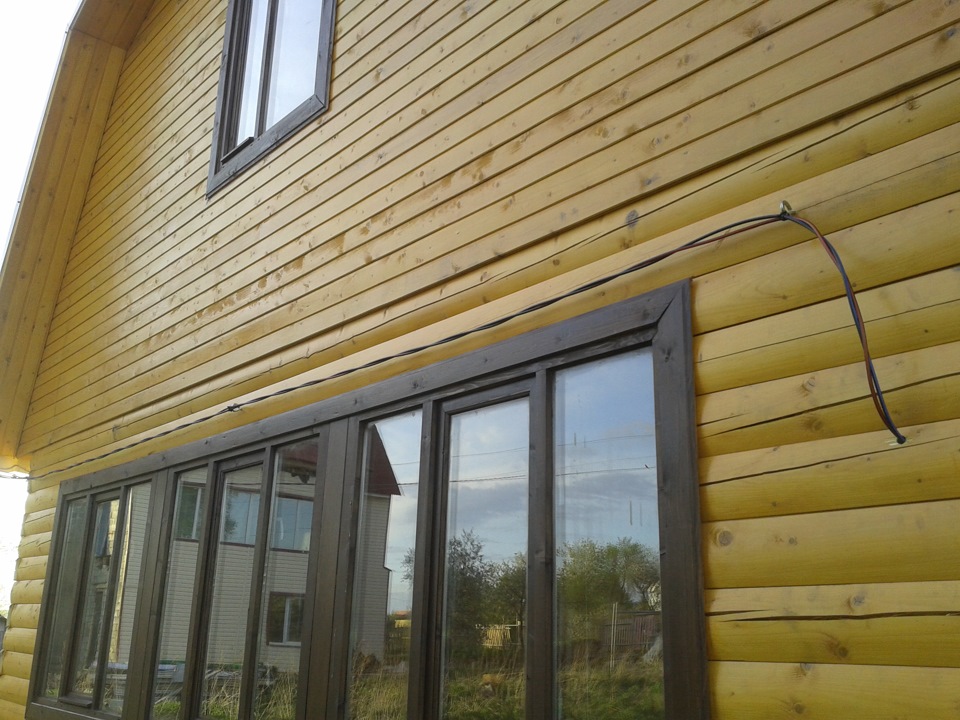

По стене к кольцам пластиковыми хомутами и заход в щиток

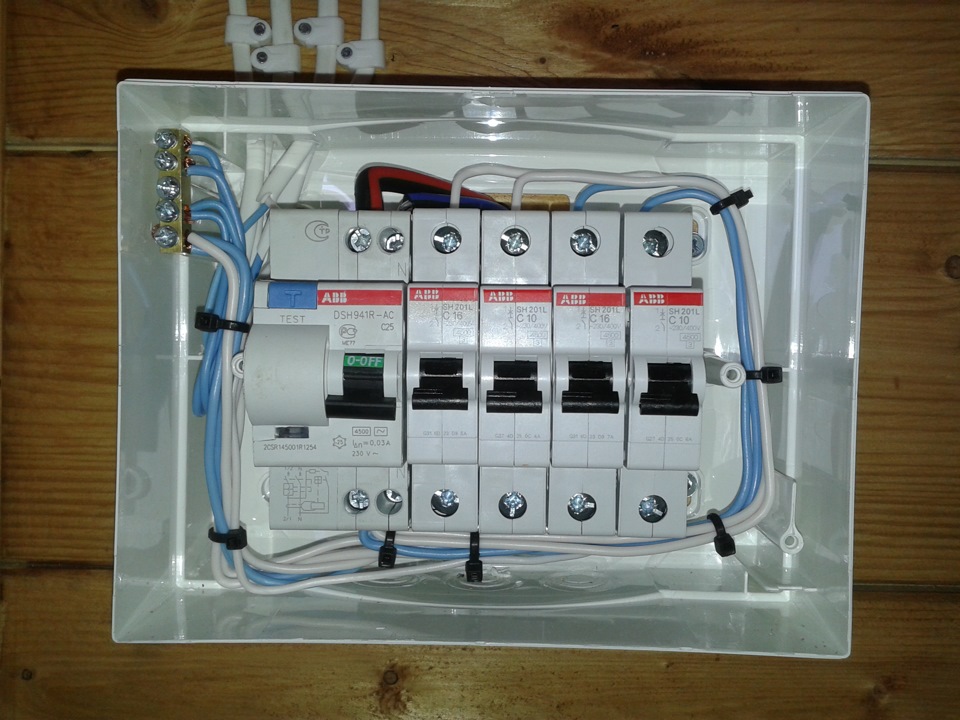

В щитке через УЗОшку на 4 автомата (отдельно свет и розетки на каждый этаж)

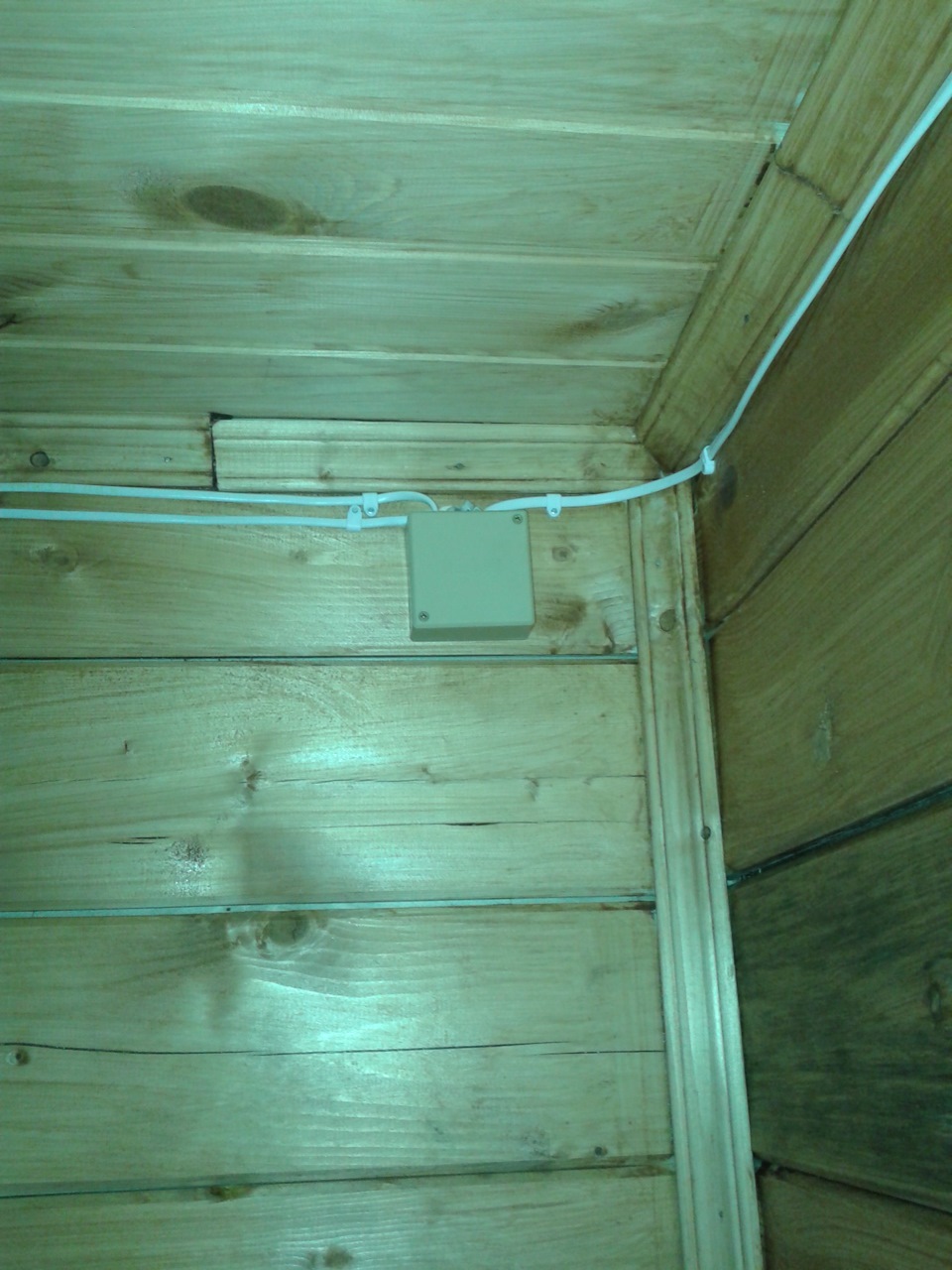

Во всем доме делал все одинаково:

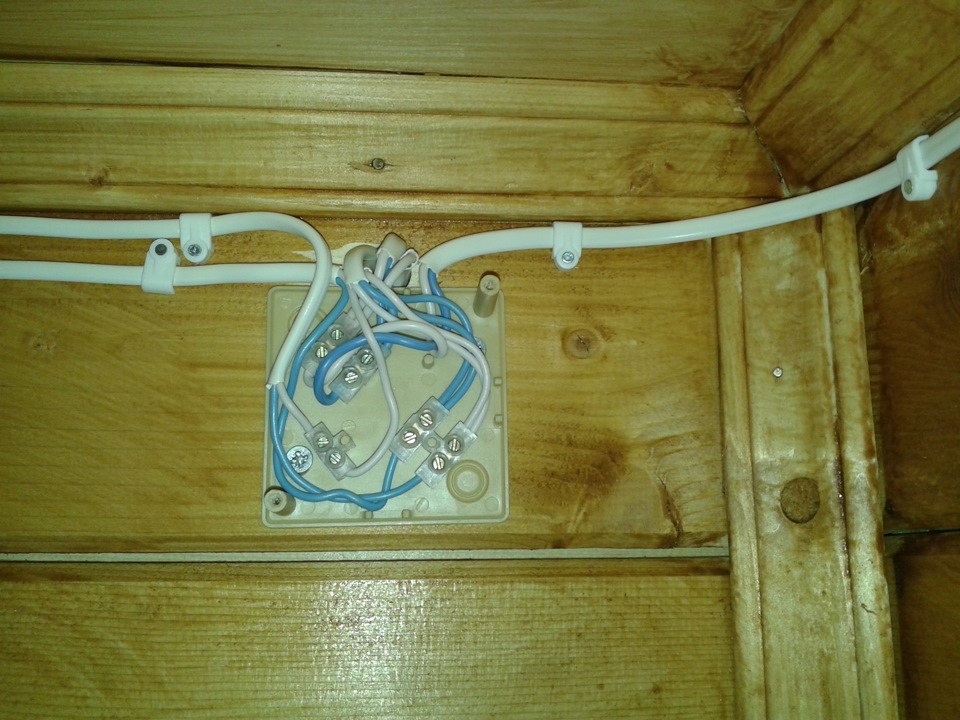

Белый провод фаза, синий — ноль. Верхний клеммник — розетки, нижний — свет, одиночный — выключатель. Все выключатели рвут исключительно фазу

Под крышкой в общем-то прилично

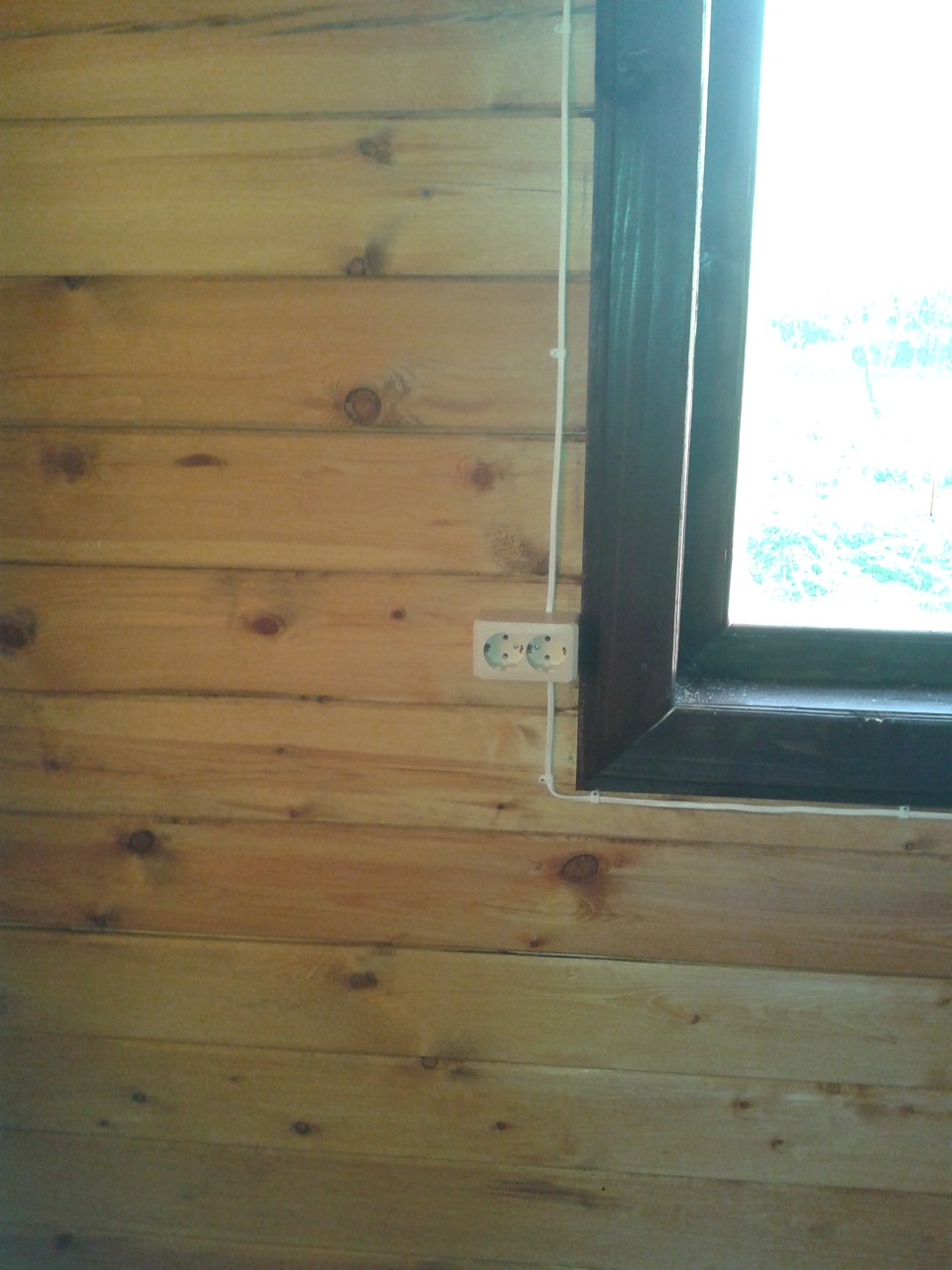

Розетки на кухне решил поднять повыше, чтоб были над столом (одна двойная, с другой стороны стола четверная)

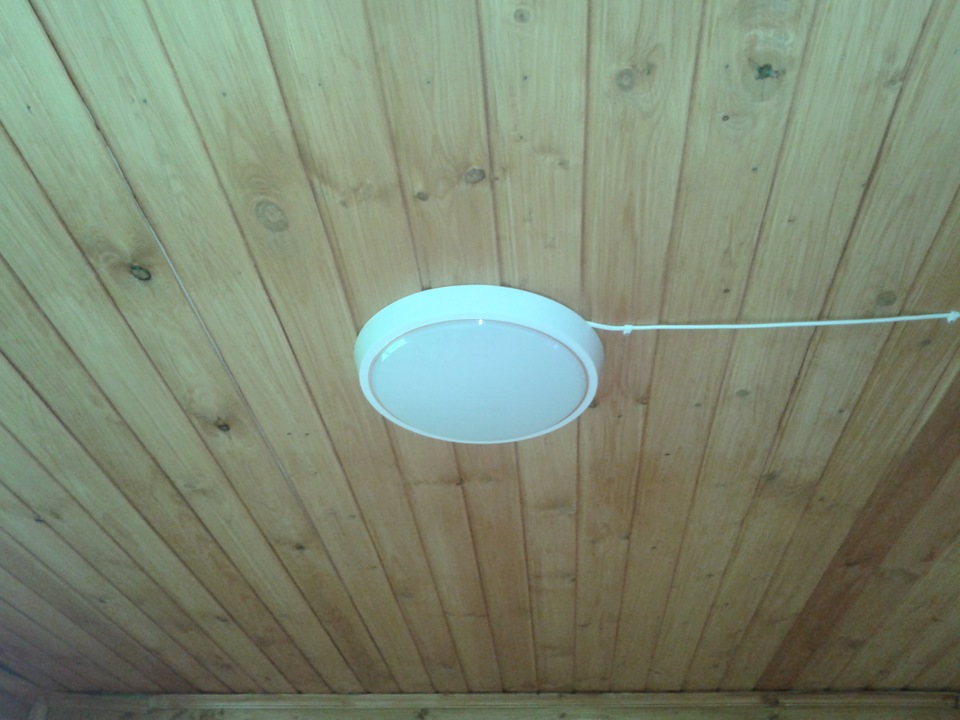

Что касается света, люстры привезенные из дома остаются не у дел, все мы высокие, либо шишки либо разбитые плафоны, плюс над рожками со временем появятся подкопчености. Выбор пал на светодиодные «таблетки», сделаны вроде добротно, не греются, электричество не жрут почти, светят отменно
В кухню побольше

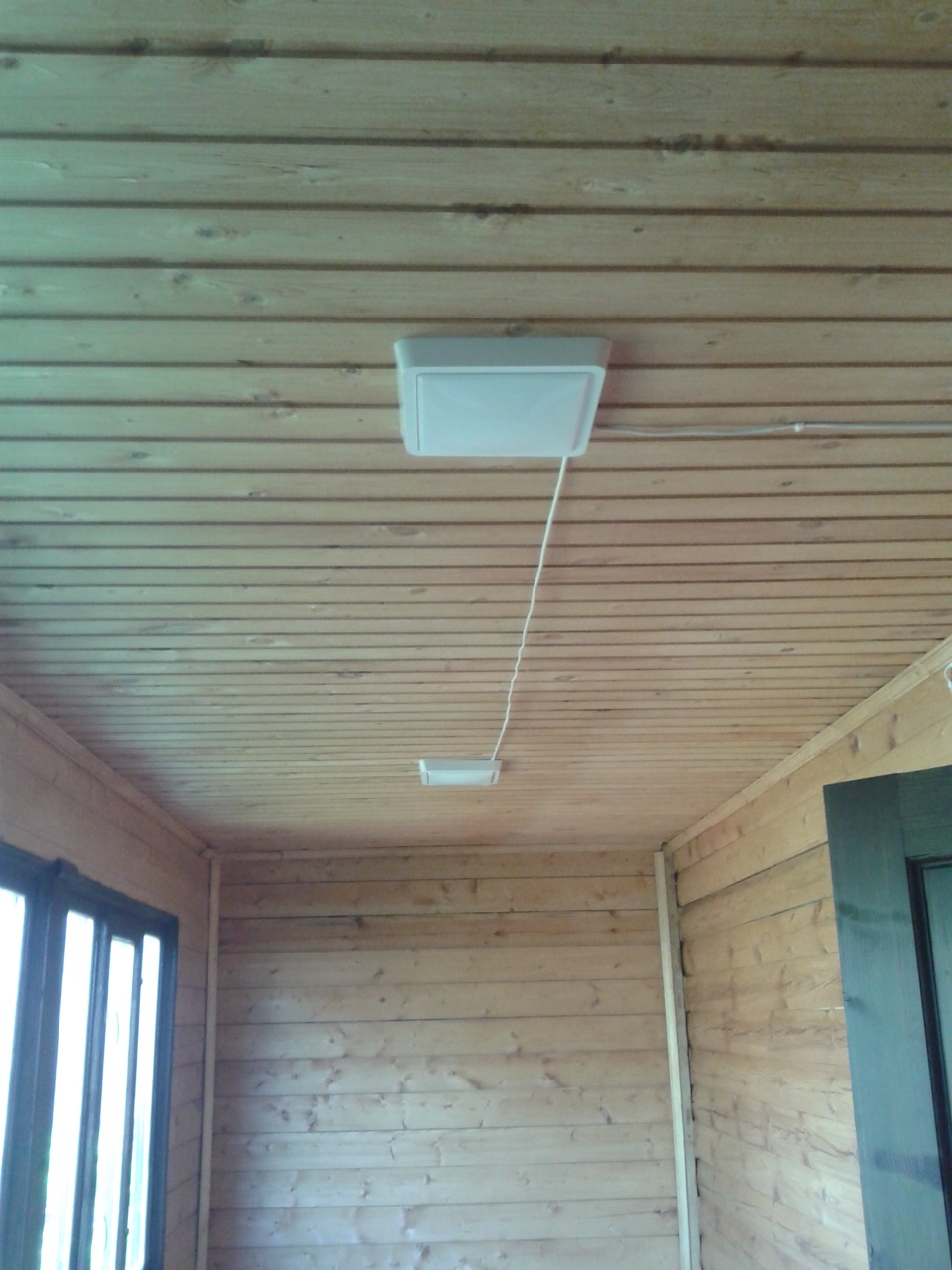

Остальные поменьше. На терраску два (планируется перегородка)

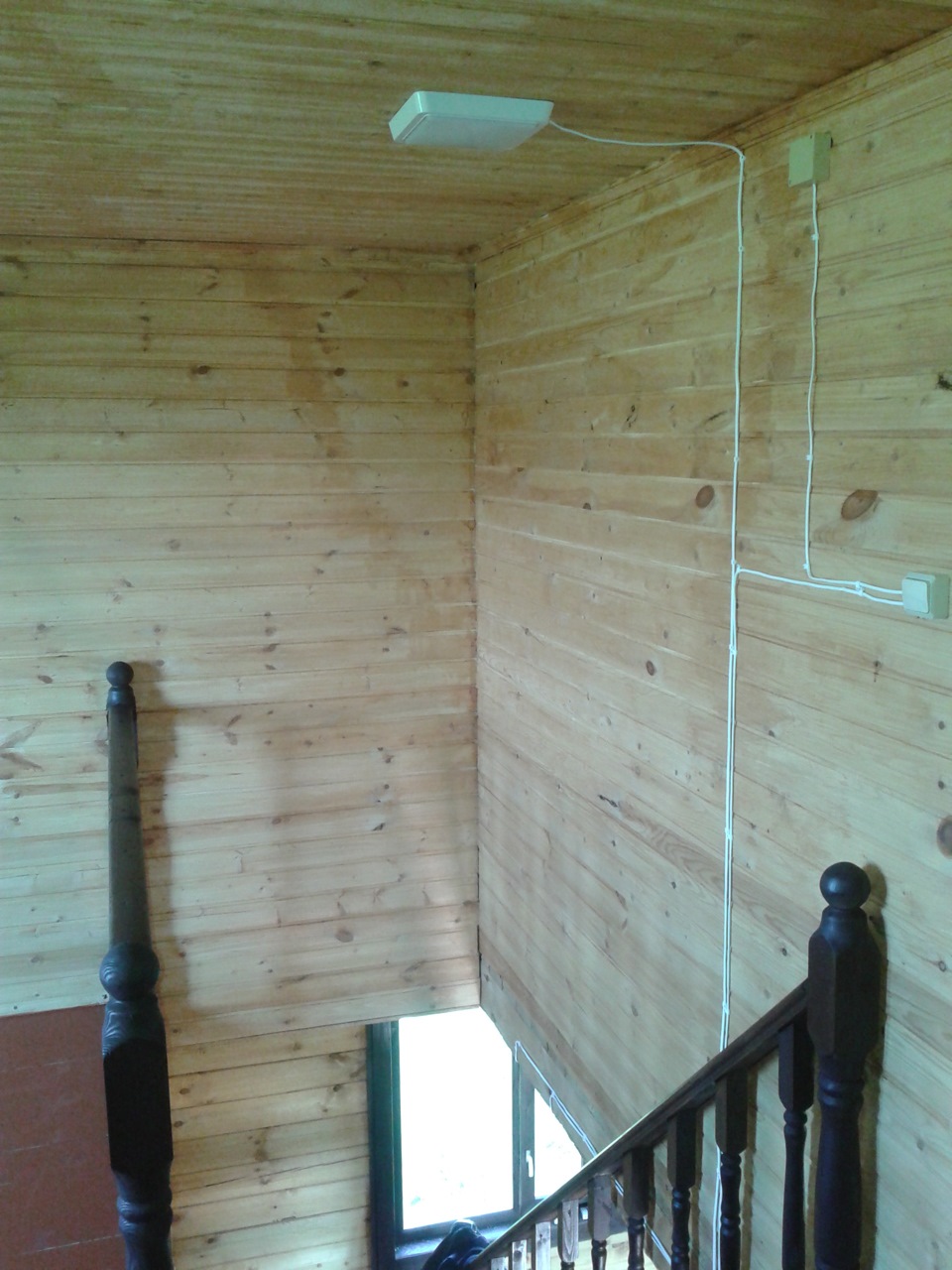

Решил вопрос с лестницей. Опять же на месте перилл будет стена, получается темный закуток со ступеньками.

Сделал два запараллеленных работающих независимо друг от друга выключателя на обоих этажах, т.е. можно включить-выключить два фонаря с разных этажей независимо друг от друга. Правда пришлось два дополнительных провода тащить между выключателями и между плафонами.

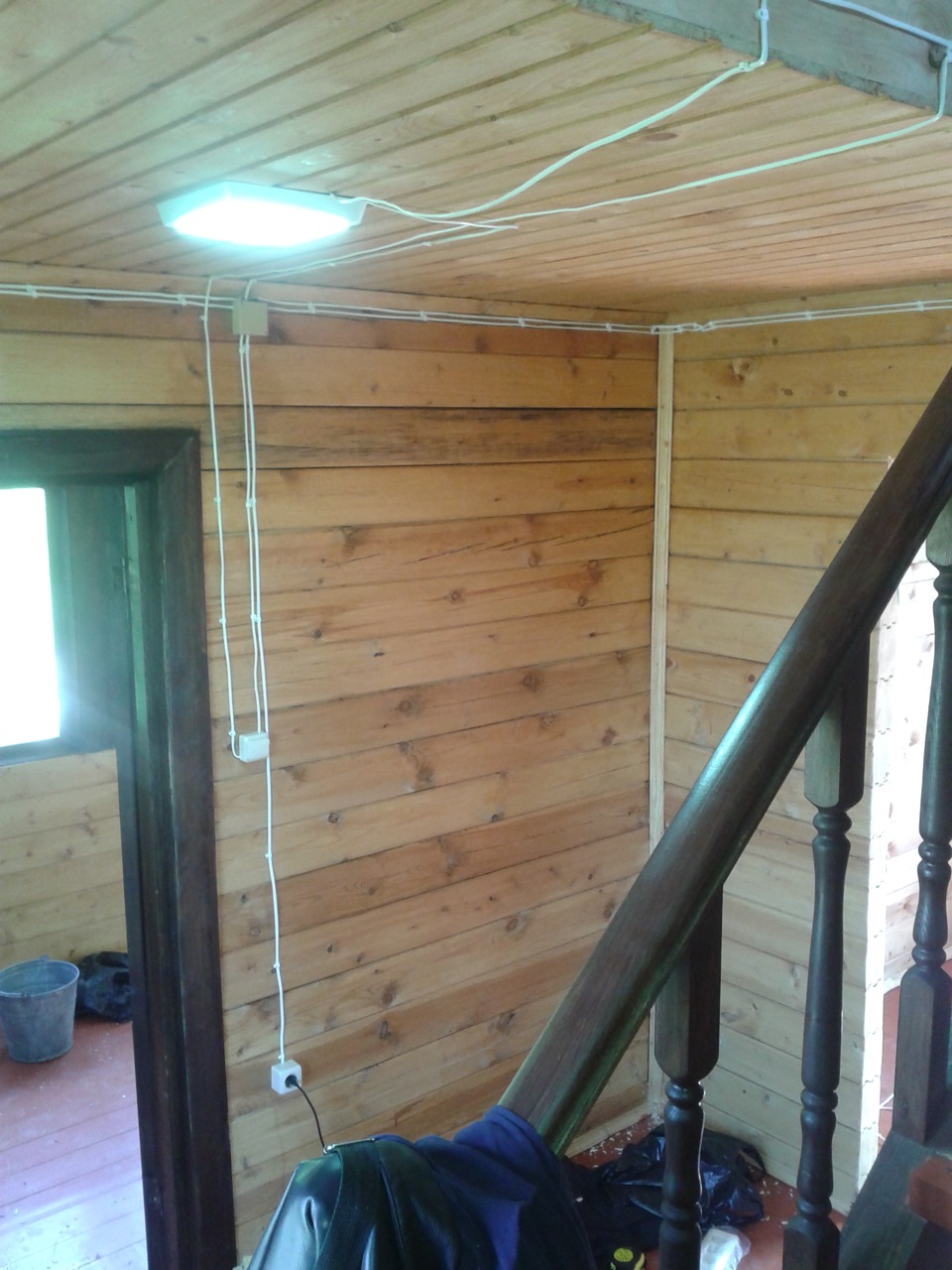

Вот хочу я спуститься, ЩЕЛК на втором этаже — зажглось

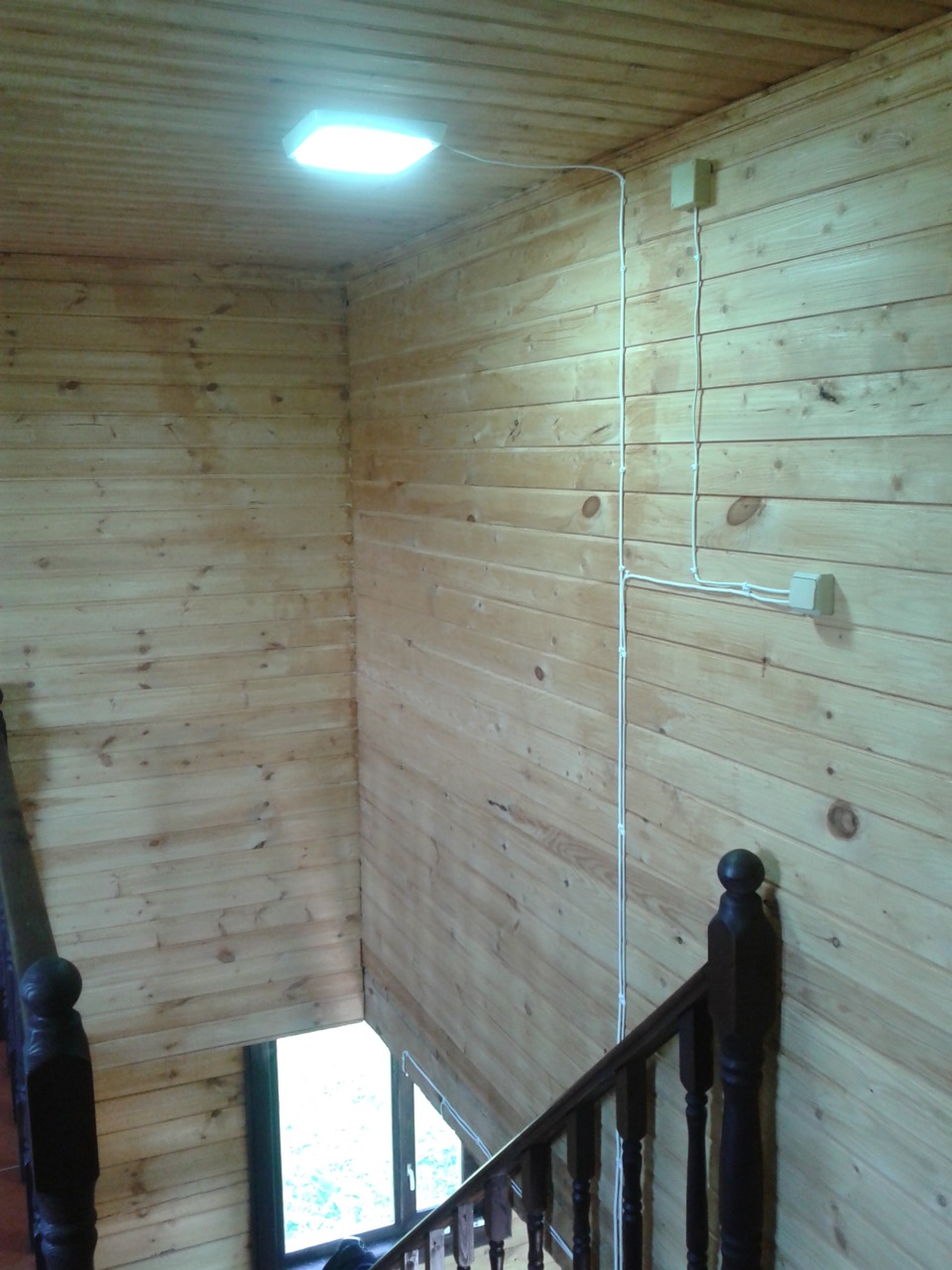

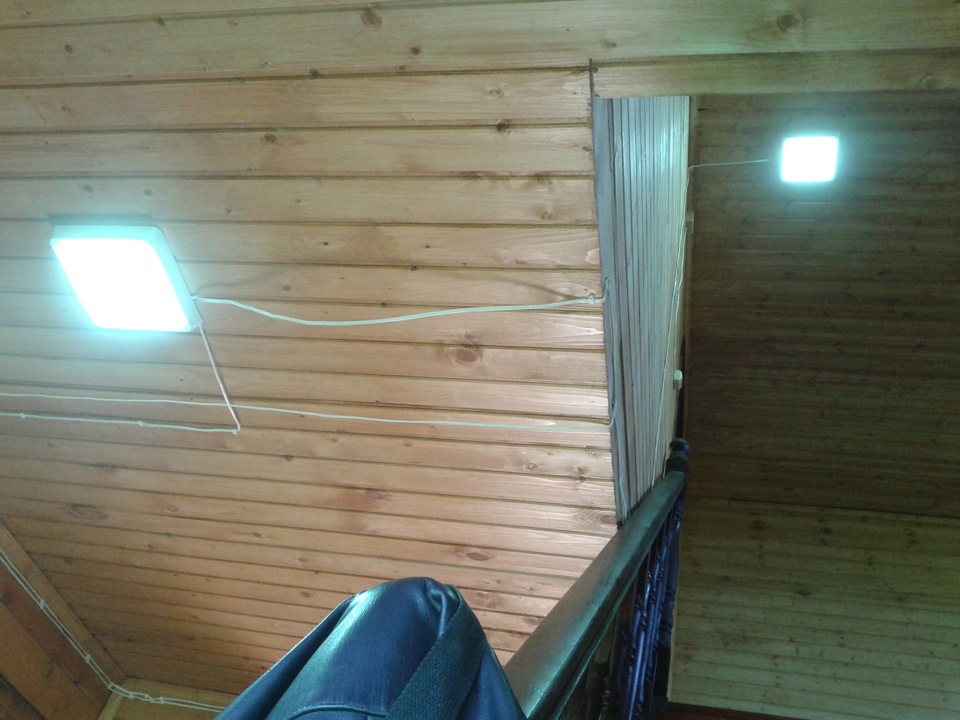

спускаюсь вниз, там тоже светит (ракурс с пола на оба сразу)

спускаюсь, внизу ЩЕЛК
(скобочек не хватило, провод потом подпроложится красиво)

оба погасли. Независимо от очередности включения-выключения все работает, на втором включил, кинул в кота тапком и на втором же выключил.

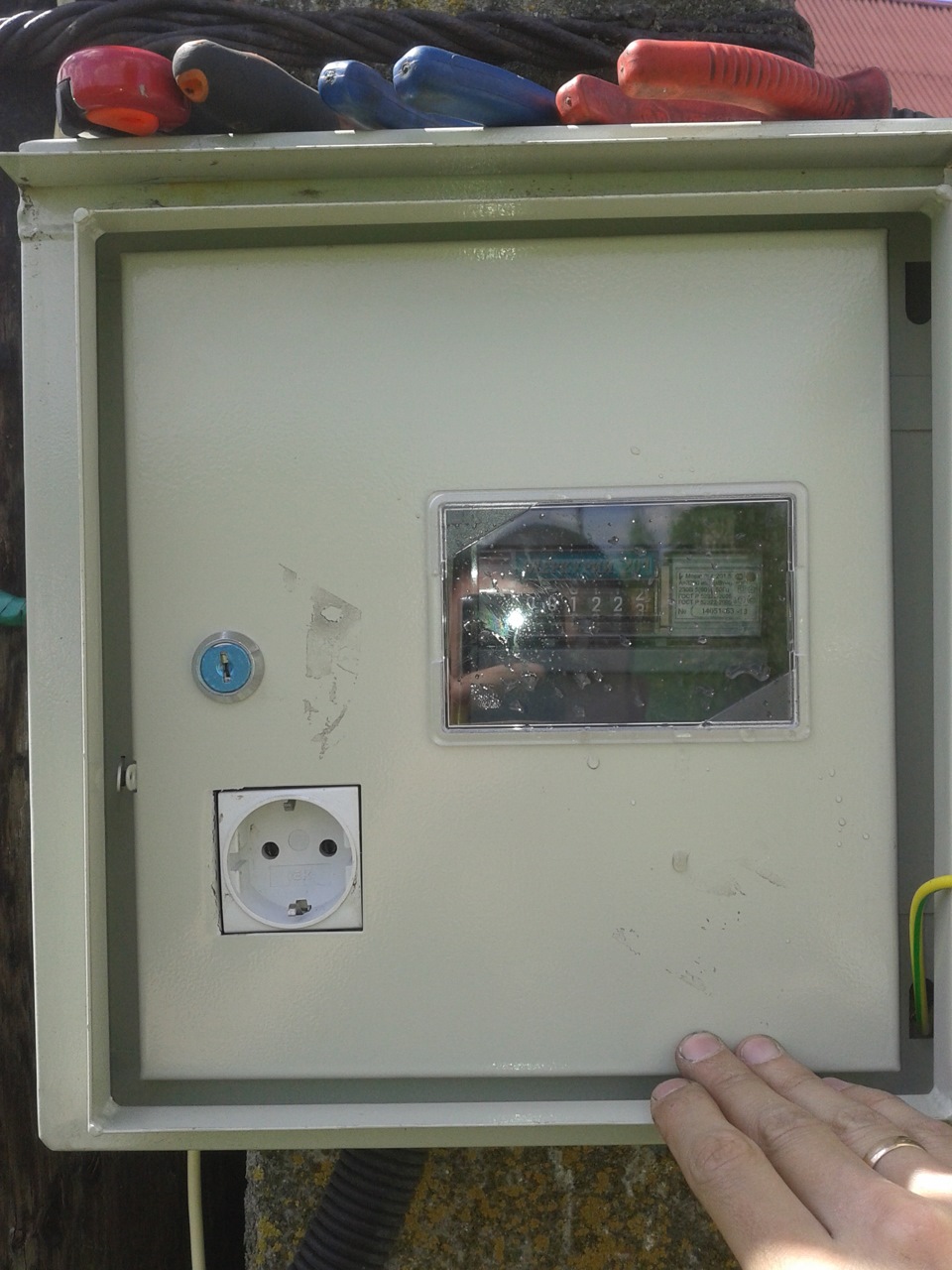

В щитке на столбе я не знаю зачем те ребята которые вешали щиток воткнули два автомата, входной до счетчика (закрывается на ключ вместе со счетчиком внутренней дверкой) и еще один после (торчит из внутренней дверки, закрывается внешней на обычную железнодорожную трехгранку). Розетка висела тупо на проводах. Оставил только входной до счетчика (так-то дома УЗОшка есть), выход из счетчика с проводом в дом соединил клеммником, розетку повесил на дин-рейку вместо второго автомата
Приехал, включил, закрыл на ключ

Читать еще:  Схема подключения выключателя с фотоэлементом

и если что там пылесос в машину протащить или еще чего то розетка под рукой всегда

Ну и куда ж без цивилизации. Навесил но еще не настраивал, батя адаптер к рессиверу дома забыл

Автоматический выключатель остаточного тока. Что это такое? И какой лучше выбрать для дома? на сайте Недвио

  • Недвижимость
  • Строительство
  • Ремонт
  • Участок и Сад
  • О загородной жизни
  • Вопросы-Ответы
    • Интерактивная кадастровая карта
    • О проекте Недвио
    • Реклама на Nedvio.com

Автоматический выключатель остаточного тока представляет собой комбинацию двух модулей, работающих независимо друг от друга: в него входят автоматический выключатель остаточного тока и обычный выключатель. Это очень эффективная защита, которая защищает не только от поражения электрическим током, но и от износа изоляции, которая может даже привести к серьезному пожару.

В этой статье мы расскажем вам: почему такие устройства могут быть полезными вашему дому.

Для чего нужен автоматический выключатель остаточного тока?

Автоматический выключатель остаточного тока представляет собой устройство электробезопасности, которое соединяет два отдельных компонента в одном корпусе:

  1. Систему автоматического выключателя максимального тока, которая отключает цепь, если произошло существенное превышение значения тока, протекающего в электропроводке дома;
  2. Автоматический выключатель остаточного тока (для защиты от поражения электрическим током и снижения последствий при утечке тока, либо из-за неправильного заземления).

Все автоматические выключатели остаточного тока обозначаются различными буквами латинского алфавита: от A до D. Что значат эти аббревиатуры? Они означают задержку, с которой автоматический выключатель сработает после превышения пускового тока.

Так, к примеру, автоматические выключатели класса А срабатывают немедленно, в то время как другим требуется все большее и большее превышение напряжения тока, что тоже бывает необходимо при запуске некоторых устройств, когда их потребление тока значительно превышает номинальное потребление, и сразу не рекомендуется отключать источник питания.

Таким образом, такое оборудование может отличаться по дизайну, мощности и функционалу для разных устройств.

Какой автоматический выключатель лучше выбрать в свой дом?

Считается, что автоматические выключатели остаточного тока нужны, в первую очередь, в качестве защиты от поражения электрическим током. На самом деле это не совсем так. Основная задача этого оборудования — защита устройства и электропроводки дома (ток, который вызывает срабатывание автоматического выключателя, как правило настолько большой, что представляет собой серьезную угрозу для здоровья человека, и отключать его вручную не рекомендуется).

Известные производители автоматических выключателей остаточного тока

Как и для любых элементов электропроводки дома, основным требованием к качеству выключателей является точность изготовления и высокое качество компонентов. Проверить их в магазине почти нереально, поэтому мы рекомендуем покупать продукцию известных брендов: Schneider Electric, Legrand, Hager и Eaton.

Где следует использовать автоматический выключатель остаточного тока?

Различия тока в отдельных фрагментах домашней электропроводки могут быть настолько велики, что разумнее выбирать выключатели тока исходя из конкретного места их установки.

Какое устройство лучше выбрать для защиты всего дома? Автоматический выключатель остаточного тока не сможет защитить всю сеть, потому что это будет неэкономично: такое устройство будет срабатывать либо слишком часто, либо, наоборот, включаться слишком поздно. По этой причине этот тип выключателя обычно не используется для защиты всей электропроводки дома.

Какой автоматический выключатель остаточного тока подойдет для ванной комнаты? Если в ванной комнате есть стиральная машина, следует учитывать, что пусковой ток двигателя, приводящего в движение барабан, достаточно велик, поэтому лучше если переключатель будет срабатывать не сразу, а с небольшой задержкой. Если в ванной комнате работают только небольшие приемники, то можно использовать более чувствительный выключатель тока.

Что такое автоматический выключатель тока для комнаты? Это важный вопрос, потому что оборудование RTV и компьютерное оборудование в помещении потребляют много энергии для запуска и, в то же время, чувствительны к слишком высоким токам. Поэтому для правильного согласования автоматического выключателя с такими приложениями требуется ряд очень точных вычислений, и, вероятно, будет полезно разделить сложные схемы на еще более мелкие, чтобы вы могли лучше защитить чувствительные приемники.

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.
