Концевой выключатель xce 145

Асфальтобетонный завод QLB-80

Супермобильные асфальтобетонные мини-заводы серий QLB имеют встроенные фундаментные конструкции- аутригеры, которые позволяют АБЗ обойтись без бетонного основания. Основные компоненты асфальтобетонных заводов расположены на шасси, что позволяет в короткое время привести асфальтовую установку в транспортное положение и переместить ее на новую площадку при помощи автомобильных тягачей.

Асфальтные заводы оборудованы двухвалковым горизонтальным смесителем, серия QLB. В качестве топлива для АБЗ могут быть использованы не только традиционные виды- газ, мазут, дизель, но и уголь. Асфальтовые заводы этих серий являются самыми недорогими и представляют собой идеальное решение при строительстве небольших дорог и при ремонте дорожного покрытия.

Описание Продукта
1. Сушильный барабан и двойной смешивающий вал смонтированы в одной установке, поэтому происходит более тщательное смешивание, качество конечного продукта улучшается.
2. Точные расчёты, стабильное качество.
3. Крутящийся сушильный барабан, центральное вентилирование, простая схема компоновки устройства, простое управление.
4.PLC система управления всем процессом, сенсорный экран, возможность автоматического или ручного управления.
5. Наличие передвижной платформы позволяет перемещать установку быстро и легко.
6. Установка работает как на угле, так и на масле, в зависимости от нужд заказчика.

— 1- 4-х секционный бункер (по 5 м 3 ) для инертных материалов. Каждая секция оснащена ленточными питателями.
На двух 2-осных шасси (оборудованы площадками для осмотра) смонтированы:
— 2- Элеваторы холодных инертных
— 3- Горелки (топливо, — соляра или тяжелые нефтепродукты)
— 4- Сушильные барабаны
— 5- Шнековый конвейер для пыли
— 6- Хранение битума осуществляется в обогреваемой ёмкости 40 м 3 . Обогрев осуществляется горелкой, работающей на соляре или тяжелых нефтепродуктах
— 7- Система дозирования битума
— 8- Пылевой фильтр типа «циклон» (опционально поставляется вторая ступень очистки, — водяной или рукавный фильтры)
— 10- Готовый продукт подается в ёмкость 20т, оборудованную системой выгрузки
— 11- Управляется завод из кабины управления

1. Технические характеристики
Производительность 80 т/час
Площадь завода 25м × 30м или 20м × 40м
Питатели сушильных барабанов 1,2м 3 × 2
Фракция щебня ≤ 50мм
Бункеры инертных материалов 4 х 5м 3
Точность взвешивания Щебень ≤ 2000кг ± 3%
Минеральный порошок ≤ 180кг ± 2%
Битум ≤ 180кг ± 2%
Температура асфальта 120

165 ℃ (регулируемая)
Потребляемая мощность 200кВт
2. Основные системы
Система Узел Параметры Кол-во Производитель
1. Хранение инертных Бункеры 5м 3 4 Китай
Шибера 8
Весовой бункер 2000кг ± 3% 1
Датчик весов TSC-2000 4 TOLEDO, Испания
Электромагнитный клапан DQK-1442 4 Китай
Пневмоцилиндр 160×200 4
Опорная рама 1 к-т
Мотор-барабан Ø500-750-1.31-7.5кВт 1
Конвейерная лента 600мм × 24 800мм 1 к-т
Натяжитель ленты 1 к-т
Ролики 1 к-т
Чистик ленты B800 1 к-т
2. Питающий конвейер Мотор-барабан Ø320-750-1.6-3кВт 1
Конвейерная лента 600мм × 16 000мм 1
Ролики 1 к-т
Натяжитель ленты 1 к-т
Чистик ленты B800 1
3. Горелка Горелка 2
Воздуходувка 9-19No5.6A 2
Электродвигатель Y2-160M1-11кВт 2
Топливный насос 1/2C-1.1кВт 2 к-та
Приводной ремень A787 2
ТНВД CB-6 ,0.55кВт 2 к-та
Жаропрочная футировка 2 к-та
Электронная система зажигания 2
4. Сушильный барабан Сушильный барабан (Ø2 100мм) 2
Редуктор ZQ350-8.23-Ⅱ 2
Электродвигатель Y2-180M-18.5кВт 2
Приводной ремень C1753 2
Преобразователь частоты 2 Siemens, Германия
5. Элеватор инертных Скиповый конвейер 2 к-та Китай
Питатель 2
Редуктор BWY27-29-7.5кВт 2
Концевой выключатель XCE-145 6
6. Дозирование минпорошка Весовой бункер 180кг ± 2% 1
Шнековый конвейер Ø219-4m-3кВт 1
Редуктор XLD4-9-3 1
Датчик весов TSC-300 1 TOLEDO, Испания
Пневмоцилиндр 80×200 2 Китай
7. Дозирование битума Весовой бункер 180кг ± 2% 1
Электродвигатель Y112M-5.5, N=5.5кВт 1
Насос для битума CLB200 1
Трубопроводы 1 к-т
Клапан 1
Датчик весов TSC-300 1 TOLEDO, Испания
Пневмоцилиндр 80×50 1 Китай
8. Смеситель Смеситель 1.2м 3 , двухвальный 1
Редуктор XWDY9-17-22кВт 2
Масляный насос 3 к-та
Пневмоцилиндр 50×100 2
Пневмоцилиндр 125×300 2
Бункер 1
Пневмоцилиндр 80×125 1
9. Элеватор готового продукта Бункер для асфальта 20т 1
Скиповый конвейер 1 к-т
Редуктор BWY27-29-11кВт 1
Пневмоцилиндр 125×250 2
Концевой выключатель XCE-145 3 Schneider, Франция
10. Система пылеочистки Фильтр циклонного типа 1 Китай
Вентилятор Y5-47NO8C 1
Электродвигатель Y2-200L-30кВт 1
Электродвигатель Y2-100L-2.2кВт 1
Радиатор WPS70-1:30 1
Шнековый конвейер 1
Пневмоцилиндр 50×80 1
Трубопроводы 1 к-т
11. Шасси Шасси двухосное 2 к-та
Шины передней оси 825-12×4pc 1 к-т
Шины задней оси 900-20×4pc 1 к-т
Выдвижные опоры 10
Лестницы и площадки 2 к-та
12. Пневматическая система Компрессор W-0.9/7.5кВт 1 к-т
Трубопроводы 1 к-т
Электромагнитные клапаны 1 к-т
Разветвитель на 3 контура QFLJWC-L15 3
13. Система управления Кабина управления 3м × 2.5м × 2м 1
Сенсорный экран MT510T 1 Тайвань
Панель управления 1 Китай
Шкаф коммутационный 1
Кабели 1 к-т Гонконг
PLC S7-200°CN 1 к-т Siemens, Германия
14. Битумное хозяйство Ёмкость обогреваемая 40м 3 1 Китай
3. Опции
Вторая ступень пылеочистки Водяной фильтр 1
Рукавный фильтр 1 DUPONT, США

Читать еще:  Выключатель противотуманных фар хендай акцент

Асфальтный мобильный завод QLB-40

    +7 показать номер +79145500301 Отдел продаж спецтехники
  • +79145518200 Отдел продаж оборудования
  • ДеньВремя работыПерерыв
    Понедельник09:00 — 18:00
    Вторник09:00 — 18:00
    Среда09:00 — 18:00
    Четверг09:00 — 18:00
    Пятница09:00 — 18:00
    СубботаВыходной
    ВоскресеньеВыходной

    * Время указано для региона: Россия, Благовещенск

    Технические характеристики мобильного асфальтного завода QLB-40

    Производительность

    40 т/ч

    Тип производства асфальта

    Принудительно-периодический

    Горелка

    Дизельная

    Расход

    6.5-7.5кг/т

    Емкость смесителя

    1,2 м 3 /партия

    Размер фракции

    50мм

    Бункера инертных материалов

    Объем: 3*8м 3 =24м

    Точность взвешивания

    Инертные

    2000кг ±3%

    Заполнителя

    180кг ±2

    Битума

    180кг ±2%

    Температура готовых смесей

    Мощность завода

    140 kW

    Электрическое напряжение

    220/380V-50Hz

    Комплектация мобильного асфальтного завода QLB-40

    QLB-40

    Наименование

    Описание

    Количество

    1.Бункера инертных материалов

    Бункера инертных материалов

    8м 3

    3

    Разгрузка

    Пневматическая

    6

    Система взвешивания

    Объём1000кг

    Точность±3%

    1

    Пневмораспределитель

    Q25DC-L15

    6

    Пневмоцилиндр

    QGBES80*200-L3

    6

    Структура

    1

    Двигатель

    Мощность: 5.5kw

    1

    Горизонтальный конвейер

    B600*17900mm

    1

    Устройство напряжения

    1

    Ролик конвейера

    1

    Датчик взвешивания

    TSC-2000кг

    4

    2. Система транспортировки материала(из бункера инертных до сушильного барабана)

    Элеватор

    Объём1,43м

    1

    Двигатель

    Мощность7.5кВт

    1

    Концевой выключатель

    XCE-145

    3

    3.Горелка Дизельная

    Дизельная горелка

    ZHC300

    1

    Вентилятор

    15 кВт

    1

    Главный дизельный насос

    CBZ-25 мощность: 1.5kw

    1

    Дизельный насос высокого давления

    CB-6 мощность: 0.55kw

    1

    4. Сушильный барабан

    Сушильный барабан

    Длина 2500: мм; 16Mn Легированная сталь

    1

    Большая приводная шестерня

    1

    Электродвигатель

    Мощность: 15kw

    1

    V — ремень

    A787

    1

    5.Система подачи заполнителя

    Бункер для взвешивания

    Объём: 180кг;

    Точность: ±2%

    1

    Шнек

    160*8m;5.5kW

    1

    Пневмоцилиндр

    QGB80*160-L3

    1

    Электромагнитный клапан

    Q25DC-L15

    1

    Датчик взвешивания

    TSC-300кг

    1

    6.Система подачи битума

    Битумный бак с прямым подогревом

    Объём :20 тонн

    1

    Нагревательные пластины для битума

    2

    Насос битума,

    1

    Электронагревательные клапаны

    2

    Трубопровод

    1

    7.Система взвешивания битума

    Бункер взвешивания

    Объём: 180 кг;

    Точность взвешивания: ±2%

    1

    Нагревательная плита битума

    Мощность4кВт

    1

    Пневмоцилиндр

    SC80*200

    1

    Пневмоцилиндр

    SC80*125

    1

    Пневмораспределитель

    Q25DC-L15

    2

    Датчик взвешивания

    TSC-300 кг

    1

    8. Принудительный смеситель

    Смеситель

    Двухвальный смеситель, 0.75м 3 /

    1

    Двигатель

    Мощность: 18.5kw

    2

    Насос смазки

    3

    Пневмоцилиндр загрузки

    SC80*200

    1

    Пневмоцилиндр

    SC125*250

    2

    Пневмоцилиндр

    SC80*250

    1

    9.Бункер готового асфальта

    Бункер готового асфальта

    1

    Элеватор готового асфальта

    Объём элеватора: 1.4м

    1

    Электродвигатель элеватора

    Мощность: 11kw

    1

    Пневмоцилиндр

    QGB160*450-L3

    1

    Пневмораспределитель

    Q25DC-L15

    1

    Концевой выключатель

    XCE-145

    3

    10.Система пылеулавливания

    Первичное обеспылевание

    Циклоный фильтр

    1

    Двигатель вытяжного вентилятора

    Мощность: 18,5kw

    1

    Воздуховодная труба

    1

    Вторичное обеспыливание

    Водяной фильтр

    1

    11. Шасси

    Мобильное шасси

    Передняя ось: 700-16*2pcs;

    Задняя ось: 825-20*2pcs

    1

    Гидравлические опорные ноги

    10т

    6

    12.Пневматическая система управления

    Компрессор

    Производительность: 1.1m/min; мощность: 7.5kW

    1

    Трубопровод

    1

    Электромагнитный клапан

    1

    13. Система управления на русском языке

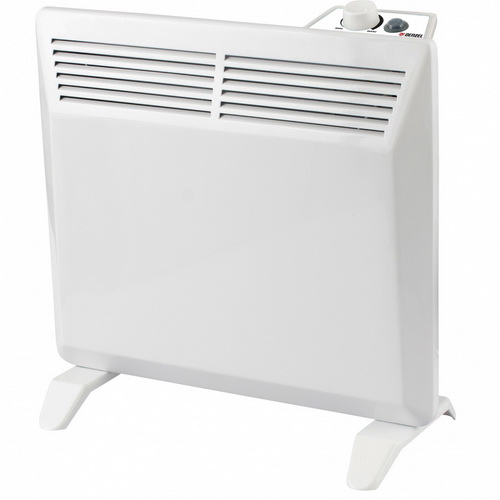

    Секретное оружие против холода – конвекторы Denzel серии XCE

    Содержание

    Вспомните, что вам больше всего не нравится в зиме. Чуть теплые батареи, которые не греют. Замерзшие руки и ноги – даже дома приходится ходить в теплой одежде. Чай, который успевает остыть быстрее, чем удается его выпить… Если вопрос тепла стоит особенно остро, предлагаем не медлить. Рассмотрите электрические конвекторы Denzel, которые могут стать основным или дополнительным источником обогрева. Представляем вам новую серию XCE.

    И домой, и в офис – ваш личный источник тепла

    Какой обогрев вам нужен?

    • Быстрый
    • Комфортный
    • Эстетичный
    • Экономичный
    • Универсальный

    Если по всем пунктам вы ответили положительно, вас точно заинтересуют электрические конвекторы Denzel XCE. В основе их работы – Х-образный алюминиевый нагревательный элемент. Он отличается высокой теплоотдачей, не сжигает кислород и обладает долгим сроком службы. Для установки комфортной температуры предусмотрен механический термостат. Он поможет не только поддерживать температуру, но и экономить электроэнергию. Как только прибор нагреет воздух до установленного значения, он автоматически отключится. При падении температуры включится вновь без участия пользователя. Таким образом достигается рациональное энергопотребление.

    Что касается дизайна и конструктивных особенностей, в этом вопросе Denzel отдает предпочтение простым формам. Белый корпус с аккуратными линиями отлично впишется в любой интерьер и не будет привлекать к себе внимание. Производитель позаботился и об установке. В комплекте есть ножки для напольного размещения. Такой вариант подходит, если вы будете использовать конвектор как дополнительный источник тепла зимой или в межсезонье. Для стационарной установки и постоянного обогрева корпус можно закрепить на стене с помощью кронштейна. Он тоже входит в комплект.

    Еще одна важная особенность приборов серии – регулировка мощности. В зависимости от потребностей в тепле вы можете задействовать полное или частичное значение. Например, в межсезонье или для поддержания температуры в уже прогретой комнате нет необходимости включать конвектор на полную. Найдите для себя оптимальный режим, чтобы было комфортно и не приходилось чрезмерно расходовать электроэнергию.

    Какая модель подойдет вам?

    Чтобы конвектор справлялся со своей задачей, важно правильно подобрать его мощность под площадь помещения. Классический вариант расчета: на 10 кв. м приходится 1 кВт. Однако эта формула работает при хорошей теплоизоляции, отсутствии сквозняков и высоте потолков не более 3 м. В ассортименте Denzel вы найдете модели для помещений площадью от 10 до 20 кв. м. Рассмотрим их характеристики.

    Основные параметры моделей

    НазваниеМощность, ВтГабариты, ммВес, кг
    XCE-10001000460×225×4703,8
    XCE-15001500590×400×684,5
    XCE-20002000825×400×685,9

    Вы можете выбрать несколько конвекторов в разные комнаты, подобрав подходящие по характеристикам. Будьте уверены, что они отлично справятся с обогревом и обеспечат вам комфортные условия даже в сильные морозы.

    Denzel – тепло на долгие годы

    Мы рассказали о том, как конвектор XCE позаботится о создании тепла в вашем доме. А кто же позаботится о самом приборе? Ведь важно, чтобы он работал исправно, безопасно и долго. Спокойствие! Об этом уже позаботился производитель.

    3 причины доверить вопрос тепла Denzel

    1. Брызгозащитное исполнение корпуса – конвектор имеет степень защиты IP24, что исключает попадание капель воды на внутренние электрокомпоненты.
    2. Продуманные защитные системы – техника автоматически отключится при угрозе перегрева и при опрокидывании, а значит, снижается риск пожароопасных ситуаций.
    3. Увеличенный срок гарантии – производитель дает на все приборы 3 года гарантии с возможностью обслуживания в сервисном центре.

    Выбрали конвектор, какой будет создавать тепло для вас? Тогда оформляйте заказ уже сегодня. И пусть эта зима будет теплой и уютной!
