Потенциометр двойной с выключателем

Потенциометр на 50 кОм с выключателем, для ремонта компьютерной акустики

  • Цена: $1.18 за 5 шт.
  • Перейти в магазин

Здравствуйте, уважаемые читатели. Сегодня у меня обзор маленького потенциометра, который понадобился мне для ремонта компьютерной акустики. В обзоре сравнение с родным потенциометром, замеры сопротивления, даже решил заморочиться — снял функциональную характеристику потенциометра, более подробно далее…

Есть у меня в хозяйстве 5.1 акустика Creative Inspire T5400, используется для озвучивания компьютерных игрушек, да, люблю я иногда поиграть. Раньше увлекался сетевыми играми, сейчас только сюжетные одиночные игры, старею наверно 🙂

Выглядит акустика вот так:
Покупалась давно, году так 2004-м, соответственно в эксплуатации тоже давно. Стал замечать что иногда звук становиться то тише, то громче, пошевелишь регулятор — вроде стало нормально, через какое-то время снова та же картина. Понятно — умер регулятор громкости, не выдержал многолетней работы.

Собственно пульт от этой акустики и виновник проблем — регулятор громкости:

Разобрал пульт, чистка спиртом ни чего не дала. Выпаял померял сопротивление — 48 кОм, хотя на корпусе написано 50 кОм, на нём ещё есть выключатель питания.

Поиски по местным интернет магазинам завершились неудачей, в одном магазине был, но у них нужно набрать товара на определённую сумму, а один переменный резистор — сумма слишком маленькая. У китайцев сразу нашёл, и заказал.

Посылка шла больше месяца, никак не отслеживалась.

В итоге пришли — пять штук, как и заявлено у продавца:

Старый и новый потенциометры рядом:

С обратной стороны:

Разобрал старый и один из новых:
На старом заметны протёртые борозды от ползунка, из за этого и пропадал контакт, и самопроизвольно менялась громкость.

Размеры потенциометра:

Замерял сопротивление всех пяти резисторов, получилось — 42, 45, 46 и два по 47 кОм, напомню родной был 48 кОм.
Решил выяснить какая функциональная характеристика у купленных потенциометров, но сначала немного теории.

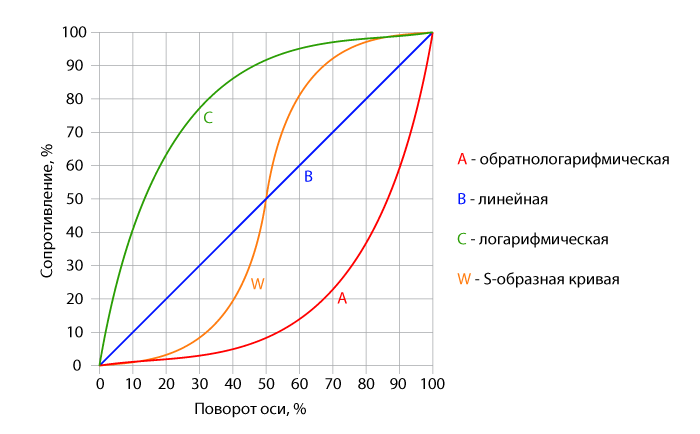

Кривая зависимости сопротивления от угла поворота вала — называется резистивной зависимостью или функциональной характеристикой потенциометра. Функциональные характеристики бывают разные:
Характеристики у импортных потенциометров обозначаются латинскими буквами:

А — обратнологарифмическая зависимость сопротивления, при повороте ручки потенциометра сначала сопротивление растет очень медленно и только после середины начинает расти быстро (обычно такие ставят на регулятор громкости)

В — линейная зависимость сопротивления, при повороте ручки потенциометра сопротивление растет линейно

C — логарифмическая зависимость сопротивления, при повороте ручки потенциометра сначала сопротивление растет очень быстро и только после середины начинает медленно

W — S-образная зависимость сопротивления, на первой половине хода ручки сопротивление изменяется обратнологарифмически, как у типа А, а на второй половине хода зависимость меняется на логарифмическую, как у типа С

У родного старого потенциометра маркировка B50K — линейная характеристика, сопротивление 50 кОм. Давайте выясним какая функциональная характеристика у купленных потенциометров.

Для начала в иллюстраторе нарисовал чертеж — окружность с делениями в градусах, и окружность с меткой, это нужно будет для измерения угла поворота оси нашего переменного резистора.

Из текстолита вырезал квадрат с отверстием и закрепил в нём один из потенциометров:

Распечатал свой чертеж, наклеил на этот квадрат шкалу с делениями, на ось потенциометра одел окружность с меткой, которую также вырезал из текстолита:

Стоит сказать, что выставить всё это ровно, была ещё та задача. С обратной стороны припаял к потенциометру провода:

Получился такой себе измерительный стенд:

Теперь поворачивая ось потенциометра на заданный угол, замерял сопротивление, сделал несколько проходов по часовой и против часовой стрелки. Составил с усреднёнными значениями таблицу и получился у меня такой график:

Получается купленные резисторы тоже имеют линейную характеристику, как и у родного. Странные участки в начале и в конце графика, я думаю из за того, что рабочая зона у потенциометра не все 180 градусов, а немного уже.

Осталось в конце концов поставить новый потенциометр в регулятор громкости. На фото плата из пульта акустики, второй потенциометр на плате — это регулятор громкости сабвуфера:

Из пяти выбрал с максимальным сопротивлением — 47 кОм, установил новый переменный резистор на место, собрал обратно:

После замены звук регулируется хорошо — шорохов и колебаний громкости не наблюдается, выключать щёлкает — отключает питание акустики. В процессе эксплуатации выяснилось — со старым потенциометром регулятор вращался более туго, с новым же вращается немного легче, что в принципе не критично, а так, всё работает как надо.

Читать еще:  Рамка дверцы для выкатн выключателя что это

Вот такой получился обзор маленького переменного резистора, спасибо за внимание, всем удачных покупок, и будьте здоровы.
