Токи потребления вакуумных выключателей

Выключатели вакуумные ВБ-10-20/630-1600 УХЛ2

Выключатели ВБ-10-20/630-1600 УХЛ2 предназначены для частых коммутаций электрических цепей при нормальных и аварийных режимах в ячейках комплектных распределительных устройств в электрических сетях трехфазного переменного тока частотой 50 Гц с напряжением 6-10 кВ с изолированной или компенсированной нейтралью.
В выключателях применена камера дугогасительная вакуумная КДВА5- 10-20/1600 УХЛ2 по МИБД.686484.025 ТУ.
Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и КУЮЖ.674152.012ТУ.
Основные технические характеристики:
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный ток, А 1600 (630; 1000; 1250)
Номинальный ток отключения, кА 20
Собственное время включения, мс, не более:
электромагнитным приводом 70
пружинно-магнитным приводом 50
Сквозной ток короткого замыкания:
ток электродинамической стойкости, кА 51
ток термической стойкости, кА 20
время протекания тока термической
стойкости, с 3
Собственное время отключения, мс, не более 40
Полное время отключения, мс, не более 60
Расцепитель минимального напряжения:
номинальное напряжение, В 100 переменного тока
напряжение срабатывания, В от 0,35 до 0,5 ном.
напряжение возврата, В . не более 0,85 ном.
выдержка времени срабатывания при 0,8 или 1,6 или 2,4
полном снятии напряжения (в зависимости от величины подключенной емкостной батареи, входящей в состав выключателя), или 3,2 или 4
с отклонение времени срабатывания относительно среднего значения при
полном снятии напряжения, с, не более ±0,3
потребление мощности при подтянутом якоре и при номинальном
напряжении. В* А, не более. 30
Расцепитель с питанием от независимого источника:
номинальное напряжение питания тока: 220 В; -220 В
ток потребления при номинальном
напряжении не более 0,45 А; 2,0 А
Расцепитель максимального тока:
ток срабатывания. А 3 или 5
потребление мощности при неподтянутом
якоре, В • А не более 40
Пружинно-магнитный привод:
Ток потребления электромагнита включения
и отключения:
при номинальном напряжении 220 В
переменного тока, А 2 А
при номинальном напряжении 220 В
постоянного тока, А 0,45 или 1,5
при номинальном напряжении 110 В
постоянного тока. А 0.9 или 3,0
Ток потребления электромагнита взвода пружины:
при номинальном напряжении 220 В,
пост, и перем. тока А 3,0
при номинальном напряжении 110 В
постоянного тока, А 6
время заводки включающей пружины, с 15
Электромагнитный привод: Токи потребления электромагнита включения: при номинальном напряжении 220 В
переменного и постоянного тока, А 30
при номинальном напряжении 110 В постоянного тока, А 60
Токи потребления электромагнита отключения: при номинальном напряжении 220 В
переменного тока, А 2
при номинальном напряжении 220 В
постоянного тока, А 0,45 или 1,5
при номинальном напряжении 110 В
постоянного тока, А 0,9 или 3,0
Масса выключателей должна быть не более:
с электромагнитным приводом, кг 70
с пружинно-магнитным приводом, кг 75
Внешний вид исполнения выключателя приведен на рис.
Условия эксплуатации:
выключатели изготавливаются в климатическом исполнении УХЛ, категория размещения 2 по ГОСТ 15150-69;
выключатели предназначены для работы на высоте над уровнем моря до 1000 м;
верхнее значение температуры окружающего воздуха при эксплуатации +50 °С;
нижнее значение температуры окружающего воздуха при эксплуатации —60 °С;
5) относительная влажность воздуха при температуре +25 °С 100% с конденсацией влаги;
атмосферные конденсированные осадки — в условиях выпадения росы.
Требования к надежности:
ресурс по механической стойкости выключателя:
с электромагнитным приводом — 50000 циклов B-tn-O; с пружинно-магнитным приводом — 40000 циклов B-tn-O:
ресурс по коммутационной стойкости при нагрузочных токах для выключателя:
с электромагнитным приводом — 50000 циклов B-tn-O; с пружинно-магнитным приводом — 40000 циклов B-tn-O;
срок службы выключателей до среднего ремонта не менее 12 лет;
срок службы до списания — 30 лет.
Примечание: Срок службы указан для выключателей, у которых не исчерпан ресурс по коммутационной или механической стойкости.
Гарантийный срок эксплуатации — 5 лет со дня ввода в эксплуатации
Структура условного обозначения выключателя


Категория размещения по ГОСТ 15150-69
Вид климатического исполнения по ГОСТ 15150-69 Номинальный ток, А (630; 1000; 1250)
Номинальный ток отключения, кА Номинальное напряжение, кВ Вид привода: (М — электромагнитный; П — пружинно-магнитный) Вакуумный Выключатель
Пример записи обозначения выключателей в других документах и (или) при заказе:
выключатель ВБМ-10-20/1600 УХЛ2 КУЮЖ.674152.012 ТУ — условное обозначение вакуумного выключателя на номинальный ток 1600 А, номинальный ток отключения 20 кА, номинальное напряжение 10 кВ с электромагнитным приводом.
Комплектация.
Комплектация выключателя осуществляется только по карте заказа, в которой учитываются особенности подстанции заказчика (оперативное напряжение подстанции, тип ячейки, межполюсное расстояние, состав и количество расцепителей, принадлежности для установки и присоединения)
Устройство и работа выключателя:
Выключатель представляет собой аппарат трёхполюсного исполнения с функционально зависимыми полюсами со встроенным приводом. Операции включения осуществляются приводом прямого действия за счет тягового усилия электромагнита включения (выключателей с электромагнитным приводом) или приводом косвенного действия за счёт тягового усилия пружины включения (выключателей с пружинно-магнитным приводом). Отключение выключателя (в том числе автоматическое отключение при токах короткого замыкания или перегрузках) осуществляется за счет энергии, запасенной пружиной отключения выключателя при включении.

Типы конструктивных исполнений выключателя типа ВБ-10-20

Гашение дуги в выключателе осуществляется вакуумными дугогасительными камерами (КДВ). Электрическая дуга, благодаря специальной форме контактов, создающих собственное продольное (аксиальное) магнитное поле с диффузионной формой горения дуги, распадается и гасится при переходе тока через ноль. Благодаря высокой электрической прочности вакуумного промежутка в течение долей секунды между контактами восстанавливается напряжение.
Выключатель состоит из трех дугогасительных полюсов, закрепленных на корпусе привода выключателя. Каждый полюс содержит вакуумную дугогасительную камеру, механизм дополнительного поджатая контактов КДВ и токовыводы.
Пружинно-магнитный привод состоит из электромагнита взвода пружины, пружины включения, электромагнита включения, блока механических защёлок, демпфирующего гидравлического устройства, электромагнита отключения и аварийных расцепителей. Электрическая схема блока питания и управления выключателем собрана на панели, закреплённой в корпусе привода.
Электромагнитный привод состоит из электромагнита включения, блока механических защёлок, демпфирующего гидравлического устройства, электромагнита отключения и аварийных расцепителей. Электрическая схема блока питания и управления выключателем собрана на панели, закреплённой в корпусе выключателя.
Включение выключателя.
В исходном положении контакты камеры дугогасительной вакуумной разомкнуты, выключатель удерживается отключающей пружиной в отключенном положении.
Оперативное включение выключателя с пружинно-магнитным приводом производится нажатием кнопки «ВКЛ» или подачей напряжения на включающий электромагнит, при этом пружина включения, предварительно взведённая электромагнитом заводки или вручную, поворачивает вал привода. Рычаги, связанные с валом тяговыми изоляторами, замыкают контакты КДВ и создают усилие поджатая контактов КДВ. Одновременно при повороте вала производится взвод отключающей пружины, переключение блок- контактов узла контактного и постановка на механическую защелку.
Происходит включение выключателя. После включения выключателя автоматически подается команда на электромагнит взвода пружины включения. Включённый выключатель с взведённой пружиной включения позволяет выполнить циклы АПВ: п 1, 1а, 2 по ГОСТ 687-78.
Для ручного включения выключателя с пружинно-магнитным приводом необходимо предварительно рычагом взвести включающую пружину. После чего производится как оперативное, так и неоперативное включение выключателя нажатием на кнопку «ВКЛ».
Оперативное включение выключателя с электромагнитным приводом производится подачей напряжения на электромагнит, якорь электромагнита втягивается и поворачивает вал привода. Рычаги, связанные с валом тяговыми изоляторами, замыкают контакты КДВ и создают усилие поджатия контактов КДВ. Одновременно при повороте вала производится взвод отключающей пружины, переключение блок контактов узла контактного и постановка на механическую защёлку. Происходит включение выключателя.
Ручное неоперативное включение выключателя с электромагнитным приводом осуществляется поворотом вала рычагом.
Ручное включение выключателя с электромагнитным приводом под нагрузку ЗАПРЕЩАЕТСЯ!
Отключение выключателя.
При подаче сигнала на электромагнит отключения или аварийного сигнала на один из расцепителей максимального тока, или на расцепитель минимального напряжения, или на расцепитель от независимого источника тока тяги электромагнитов воздействуют на защелку. Блок защелок освобождает вал привода. За счет энергии, запасенной пружинами поджатая контактов КДВ блоков дугогасительных и отключающей пружины, вал привода выключателя возвращается в исходное положение. Происходит отключение выключателя. Механизм привода подготовлен к включению.
Ручное оперативное и неоперативное отключение выключателя осуществляется красной кнопкой «ОТКЛ», расположенной на панели выключателя.

Читать еще:  Схема испытание масляного выключателя

ООО Научно-производственное общество
Э К О В А К У У М
Производство и реализация вакуумных дугогасительных камер, вакуумных контакторов,
вакуумных выключателей и другой вакуумной коммутационной аппаратуры

ВНИМАНИЕ! НОВАЯ РАЗРАБОТКА! (2011 г.)

Вакуумный выключатель
с видимым разрывом ВВР-10-20/1000 УХЛ2

Выключатель предназначен для коммутации номинальных токов и токов короткого замыкания в сетях с изолированной или заземленной нейтралью с номинальным напряжением 10 кВ переменного тока 50 Гц. Выключатель также может выполнять функции разъединителя отключенной линии с образованием видимого разрыва и заземлителя. Область применения — в камерах сборных одностороннего обслуживания (КСО) на распределительных и трансформаторных подстанциях. Выключатель может устанавливаться как в новые шкафы КСО, так и в находящиеся в эксплуатации, взамен старых аппаратов. Использование выключателя позволяет изготавливать шкафы КСО меньших габаритных размеров и отказываться от установки разъединителя-заземлителя отходящей линии.

Управление операциями «включение-отключение» выключателя производится с помощью пружинно-моторного привода. Привод крепится на фасадной стенке шкафа, с левой стороны.

Управление разъединителем-заземлителем осуществляется ручным приводом, который крепится на фасадной панели, с правой стороны. Операции разъединение и заземление производятся одновременно, одним приводом, что позволяет исключить ошибочные действия оператора.

Устройство и работа выключателя поясняются с помощью фиг.1-4.

На фиг.1, показана фаза вакуумного выключателя (вид сбоку) во включенном положении: контакты вакуумной дугогасительной камеры замкнуты. Контакты разъединителя замкнуты, ножи заземления удалены на максимальное расстояние А1.

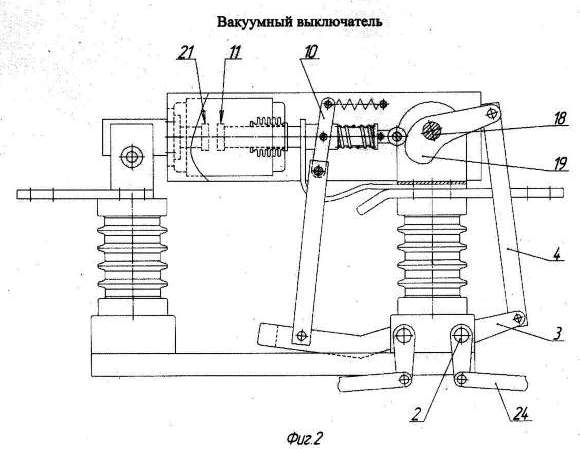

На фиг.2 показано положение частей фазы выключателя при выполнении коммутации тока: контакты вакуумной камеры разомкнуты, контакты разъединителя замкнуты, ножи заземления максимально удалены.

На фиг.3 показано положение частей фазы выключателя, когда контакты разъединителя разведены на максимальное расстояние В1, а ножи заземления замкнуты с токоподводом.

На фиг.4 показано среднее положение разъединителя, когда его контакты разведены на расстояние В2 обеспечивающее необходимую электрическую прочность при этом ножи заземления еще не замкнуты и удалены на расстояние А2 также обеспечивающее необходимую в целях безопасности электрическую прочность.

Вакуумный выключатель (фиг.1) содержит:

общую раму 1, общий вал 2 с рычагами 3 и изоляционными тягами 4, установленные на раме фазы 5, которые содержат первый 6 и второй 7 токоподводы, закрепленных на изоляторах 8, вакуумную дугогасительную камеру 9 с пружинным механизмом 10 размыкания ее подвижного контакта 11 и подключенный к нему гибкий проводник 12, разъединитель, имеющий подвижный 13 и неподвижный 14 контакты и создающий видимый изолирующий разрыв электрической цепи последовательно с разомкнутыми контактами вакуумной камеры, причем неподвижный контакт разъединителя закреплен на первом токоподводе. На раме выключателя установлен дополнительно вал 15 с заземляющими ножами 16. В каждой фазе на токоподводе закреплен кронштейн 17 с осью 18, и, с возможностью вращения вокруг этой оси, кулачок с рычагом 19 и две изоляционные пластины 20, между которыми закреплены вакуумная камера, пружинный механизм размыкания и подвижный контакт разъединителя, который электрически соединен с неподвижным контактом 21 вакуумной камеры. Гибкий проводник от подвижного контакта вакуумной камеры электрически соединен со вторым токоподводом. Пружинный механизм размыкания контактов вакуумной камеры выполнен с роликом 22, контактирующим с кулачком, рычаг которого соединен изоляционной тягой с рычагами вала выключателя. Изоляционные пластины соединены дополнительными изоляционными тягами 23 с заземляющими ножами.

Вакуумный выключатель работает следующим образом:

При замкнутых контактах 13 и 14 разъединителя операции включения и отключения тока в цепи осуществляются замыканием контактов 11 и 21 вакуумной дугогасительной камеры 9.

Замыкание контактов происходит при повороте кулачка 19, который своим профилем воздействует на ролик 22 и преодолевая усилие пружины механизма размыкания 10 замыкает и поджимает контакты 21 и 11 (фиг.1). Электрическая цепь: токоподвод 6 – контакты разъединителя 14 и 13 – контакты камеры 21 и 11 – гибкий проводник 12 – токоподвод 7 замкнута. Включающее усилие на рычаг кулачка 19 передается через изоляционную тягу 4, рычаги 3 вала 2 от привода выключателя (на рисунке не показан) через тягу 24. Механизм привода удерживает вал 2 и следовательно все остальные связанные с ним детали выключателя во включенном положении. Отключение тока выключателем происходит при размыкании контактов вакуумной камеры после того как на привод поступила команда на отключение и его механизм перестал удерживать вал 2. Пружинный механизм 10, размыкает контакты 11 и 21, одновременно через ролик 22 проворачивая вокруг оси 18 кулачок 19, а далее, изоляционную тягу 4, рычаги 3, вал 2 и тягу от привода 24. При этом ножи заземления удалены на максимальное расстояние А1. На фиг.2 представлено положение деталей выключателя в отключенном состоянии. Выключатель также может кроме операций отключения и включения выполнять быстродействующие циклы операции включение-отключение и циклы АПВ (автоматического повторного включения).

Читать еще:  Выключатели беркер схема подключения

После того как контакты вакуумной камеры разомкнуты, то для создания изолирующего видимого разрыва необходимо с помощью тяги 25 повернуть вал 15 с ножами заземления 16 в крайнее положение, как показано на фиг.3. При этом тяги 23 поворачивают вокруг оси 18 изоляционные пластины 20 с закрепленными между ними вакуумной камерой, механизмом размыкания и подвижным контактом разъединителя 13. В конечном положении поворота вала 15 контакты разъединителя 13 и 14 расходятся на максимальное расстояние В1, а ножи заземления 16 замыкают-ся со вторым токоподводом 7. Таким образом, отключенный участок электрической цепи изолирован воздушным промежутком В1 от первого токоподвода 6, на котором остается напряжение, а второй токоподвод 7 заземлен с помощью ножей заземления 16.

При повороте вала 15 в среднее положение, как показано на фиг.4, размеры деталей выключателя подобраны такими, что изоляционные промежутки А2 и В2 обеспечивают достаточную, чтобы не произошел пробой, электрическую прочность. Это необходимо, например, в том случае, когда вакуумная камера, по какой-либо причине потеряла вакуум.

Конструкция выключателя запатентована.
Разработчик — ООО НПО «Эковакуум», г. Москва

Копирование, публикация и иное использование материалов опубликованных на данном сайте запрещено без разрешения разработчиков.

Вакуумный выключатель ВВР-10-20

Быстродействующий вакуумный выключатель с пружинно- моторным приводом типа ВВР -10-20 выпускаются на ток отключения до 20 кА и номинальный ток до 1000 А включительно. Пружинно-моторный механизм без дополнительного источника питания может произвести полное автоматическое повторное включение (АПВ), а в «аварийном» случае имеется возможность включения вручную, при полном отсутствии оперативного питания.

Выключатель обладает быстродействием включения, высокой коммутационной износостойкостью при номинальных токах и токах короткого замыкания, пожаро- и взрывобезопасностью, сниженными эксплуатационными затратами, не загрязняет окружающую среду.
ВВР-10-20 — устанавливаются в шкафах распределительных устройств(КРУ и КСО).

Достоинства применения

Основные достоинства вакуумных выключателей ВВР-10-20, определяющие их широкое применение:

  • Полная взрыво- и пожаробезопасность и возможность работы в aгрессивных средах;
  • Широкий диапазон температур окружающей среды, в котором возможна работа ВДК и привода;
  • Повышенная устойчивость к ударным и вибрационным нагрузкам вследствие малой массы и компактной конструкции аппарата;
  • Произвольное рабочее положение и малые габариты, что позволяет создавать различные компоновки распределительных устройств, в том числе и шкафы с несколькими выключателями при двух-трехъярусном их расположении;
  • Бесшумность, чистота, удобство обслуживания, обусловленные отсутствием выброса масла, газов при отключении токов КЗ;
  • Отсутствие загрязнения окружающей среды;
  • Высокая надежность и безопасность эксплуатации, сокращение времени на монтаж;
  • Малогабаритность ВВР-10-20 позволяет встраивать его в любой тип распредустройств, особенно там, где требуется обеспечить первое включение при отсутствии оперативного питания и при отсутствии дополнительных блоков питания;

Исполнение и комплектность

Стандартное исполнение вакуумных выключателей ВВР-10 обеспечивает следующее:

  • ручное оперативное включение и отключение (что позволит провести первое «включение» без питания оперативных цепей);
  • надёжный пружинно-моторный привод;
  • электрическая блокировка от повторного включения;
  • механические блокировки от неправильного функционирования привода;
  • электромагниты дистанционного оперативного включения и отключения (YAC и YAT);
  • встроенные токовые электромагниты для схем с дешунтированием(2 шт.);
  • электромагнит отключения от независимого источника питания (YAV) .
  • вспомогательные блок-контакты (5 нормально-замкнутых + 6 нормально-разомкнутых контактов;
  • указатель положения выключателя- «ВКЛ» и «ОТКЛ»
  • механический указатель положения пружины включения «Готов» и «Не готов»;
  • механический счетчик числа операция ВО
  • универсальная схема управления переменного и постоянного тока;
  • гидравлический демпфер отключения (позволяет гасить лишнюю вибрацию, за счет чего увеличивается ресурс работы выключателя) ;
  • отсутствие ремонта и обслуживания в течении всего срока службы;
  • серебряное покрытие токоведущих частей
  • усиленная, выполненная из сверхпрочного поликарбоната, изоляция полюсов выключателя гарантирует отсутствие пробоев и возможность повреждения вакуумной дугогасительной камеры.
  • В базовую комплектацию входят: 5 (пять) электромагнитов включения/ отключения, в том числе:
  • 2(два) токовых электромагнита- для схем с дешунтированием;
  • 1(один) электромагнит отключения с независимым встроенным питанием(что гарантирует 100% отключение при любой не штатной ситуации).

Преимущества выключателя ВВР-10-20/1000

  • Наличие механического включения.
  • Наличие токовых электромагнитов позволяющих использовать схемы с дешунтированием.
  • Наличие электромагнита отключения с автономным питанием, что позволяет произвести отключение при любой не штатной ситуации.
  • Использование релейных блоков, работающих по токовым цепям, позволяют производить отключение без оперативного питания.
  • Для выключателя ВВР-10 нет необходимости в дополнительных блоках питания, управления и т.д. Все встроено в едином корпусе.

Недостаток выключателей с «магнитной защёлкой»

Недостаток выключателей с «магнитной защёлкой» заключается в том, что катушка отключения электромагнита не может питаться непосредственно от маломощных оперативных цепей питания существующих распределительных устройств. В таких выключателях катушки отключения питаются непосредственно от предварительно заряженных конденсаторов, которые входят в состав блока управления выключателя. Для обеспечения отключения выключателя в эксплуатации необходимо все время поддерживать эти конденсаторы в заряженном состоянии. В случае продолжительного отсутствия напряжения питания этих конденсаторов может произойти их саморазряд, и выключатель не сможет отключиться. Для предупреждения саморазряда в таких случаях в эксплуатации используют разные технические устройства, которые подпитывают конденсатор от других источников энергии. Все это усложняет конструкцию выключателя с «магнитной защёлкой» и снижает его надежность.

Читать еще:  Главный аварийный выключатель разъединитель

Новые разработки вакуумной коммутационной аппаратуры 35 кВ НПП «Контакт»

ФГУП «НПП «Контакт» создано в 1959 году для выпуска мощных электровакуумных изделий, предназначенных для радиолокации, дальней космической связи, ускорительной техники, радио- и телевещания, высокочастотного нагрева.

С 1994 по 2005 год на базе вакуумных дугогасительных камер предприятие освоило целый ряд вакуумных коммутационных аппаратов:
– низковольтные вакуумные контакторы напряжением 1,14 кВ на номинальные токи от 160 до 1000 А (в т. ч. в реверсивном исполнении), вакуумный автоматический выключатель типа ВВА-1,14 кВ на номинальный ток 1000 А;
– высоковольтные вакуумные выключатели напряжением 10 кВ типа ВБЭМ, ВБ, ВБЭ – на токи короткого замыкания 12,5; 20; 31,5 кА и номинальные токи от 630 до 3150 А (с пружинным и электромагнитным приводами).

XXI век для ФГУП «НПП «Контакт» ознаменовался высокими достижениями в области разработки и производства высоковольтных вакуумных выключателей класса 35 (27,5) кВ наружной установки. Более 5 лет предприятие серийно выпускает баковые вакуумные трехполюсные и однополюсные выключатели на 35 (27,5) кВ (типа ВБЭТ-35III-25 / 630÷1600 УХЛ1 и ВБЭТ-27,5IV-25 / 630‑1600 УХЛ1) с электромагнитным ПЭМУ-500 и пружинным ППУ-600 приводами, с встроенными трансформаторами тока, где в качестве дополнительной изоляции применяется трансформаторное масло или негорючая электроизоляционная жидкость МИДЕЛЬ 7131. Выключатели типа ВБЭТ предназначены для замены масляных выключателей С-35М-630‑10 У1 и других типов.

В настоящее время завершены испытания, получены сертификаты соответствия и начато серийное производство так называемых «сухих» выключателей класса 35 (27,5) кВ наружной и внутренней установки с различными видами приводов, среди которых особое место занимает пружинный привод, имеющий большой механический ресурс, малый ток потребления (5 А), необходимый набор расцепителей.

Выключатели типа ВБЭС-35III-25 (31,5) / 630÷2000 УХЛ1 с электромагнитным приводом ПЭМУ-500 и ВБПС-35III-25 (31,5) / 630÷2000 УХЛ1 с пружинным приводом ППУ-600 полностью заменяют маломасляные выключатели ВМУЭ-35Б-25 / 1250 УХЛ1 по установочным и присоединительным размерам. Кроме этого, возможна установка выключателя с трансформаторами тока ТОЛ-35Б-II УХЛ1 производства СЗТТ г. Екатеринбург на специальной подставке, которая унифицирована по присоединительным установочным размерам с выключателями типа ВБЭТ, С-35М-630‑10 У1, ВТ-35‑12,5 800 У1, МКП- 35Б-1000 / 25 У1.

Несомненным преимуществом «сухого» выключателя является конструкция полюсов, где изоляция камеры выполнена из стеклоэпоксифенольных цилиндров. в верхней части которых закреплены вакуумные камеры КДВ2‑35‑25 / 1600 УХЛ2.1 или КДВ3‑35‑31,5 / 1600 УХЛ2.1. Между камерой и стеклоцилиндром в качестве дополнительной изоляции применен винипол, который не затвердевает при температуре минус 60 оС, что и дает возможность «дышать» камере без снижения электроизоляционных свойств поверхности. Наружное и внутреннее оребрение полюса выполнено методом вакуумного литья из полимера вилад и соответствует степени загрязнения внешней изоляции III по ГОСТ 9920‑89. Примененный в качестве полимерной изоляции вилад обладает высокой трекингэррозионной стойкостью, дугостойкостью, что подтверждено положительными результатами испытаний в составе высоковольтного ввода ВПК-35 при искусственном загрязнении и увлажнении в ОАО НИИПТ г. Санкт-Петербург на соответствие ГОСТ 10390‑86, и в том числе учитывает требования заложенные в новом проекте ГОСТ Р 9984. За счет применения такого блока и отсутствия металлических фланцев как между опорным и камерным изоляторами, так и сверху, применяемых в традиционных конструкциях полюсов, значительно увеличено изоляционное расстояние (в свету 500 мм), при осевом расстоянии между полюсами 600 мм, что значительно повышает надежность выключателя наружной установки при малых габаритах изделия. Внутри дугогасительного блока в нижней части установлена оребренная стеклопластиковая тяга, связывающая подвижный контакт камеры с механизмом выключателя.

Преимуществом выключателя ВБПС-35III-25 (31,5) / 630÷1600 (2000) УХЛ1 является наличие пружинного привода ППУ-600 разработки ФГУП «НПП «Контакт». Привод, кроме электромагнитов включения и отключения, имеет два токовых расцепителя и один – от независимого источника питания. Токи потребления электромагнитов включения и отключения при напряжении 220 В постоянного и переменного тока не превышают 2,5 А. Для взвода пружин включения применяется электромагнит с током потребления не более 12 А при напряжении 220 В.

Выключатель с аналогичной «сухой» изоляцией, но внутренней установки УХЛ2 с соответственно меньшей длиной пути утечки по внешней изоляции типа ВБЭК-35‑25 (31,5) / 630÷1600 УХЛ2 с электромагнитным приводом ПЭМУ изготавливается как в выкатном, так и в стационарном исполнении. Этот выключатель применяется в ячейке К-65 производства ОАО «Самарский завод «Электрощит». Разработана конструкция выключателя ВБЭС-35‑25 (31,5) / 630÷1600 УХЛ2 со встроенным приводом для ячеек производства ООО «НИИЭФА-ЭНЕРГО» г. Санкт-Петербург.

Для ячеек производства ООО «НИИЭФА-ЭНЕРГО» разработаны «сухие» вакуумные выключатели наружной (ВБС-27,5IV-25 / 1600 УХЛ1) и внутренней установки (ВБС-27,5‑25 / 1600 У3) с облегченной изоляцией с электромагнитным и пружинным приводами для МПС. Выключатель наружной установки предназначен для замены существующих на тяговых подстанциях колонковых маслонаполненных маломасляных и вакуумных выключателей ВМУЭ-27,5Б-16 / 1250 УХЛ1, ВМК-27,5Б-16 / 1000У1, ВВК-27,5Б-20 / 1250 УХЛ1.

В стадии разработки находится трехполюсный вакуумный выключатель с облегченной изоляцией ВБ-35‑16 / 1600 У3 с электромагнитным и пружинным приводом как стационарного так и выкатного исполнения в том числе для ячеек типа К-65 производства ОАО «Самарский завод «Электрощит».

Вся предлагаемая нами аппаратура испытана и уверенно работает в диапазоне температур окружающей среды от -60 °С до +50 °С и имеет сертификаты соответствия ГОСТам, в том числе и стандартам безопасности.
