Трехфазный насос с поплавковым выключателем

Нужна схема для подключения насоса от поплавка

Добрый день! Скажу сразу — я не электрик. Занимаюсь водоснабжением и отоплением. Сейчас стоит следующая задача. Есть трехфазный насос . Марка неизвестна и узнать нет возможности. Но ток на фазах замерил клещами (59А). Нужно обеспечить следующий алгоритм работы насоса. При опускании поплавка в накопительной емкости замыкаются контакты управляющей цепи магнитного пускателя. При поднятии поплавка эти контакты размыкаются и насос выключается. И так цикл повторяется в автоматическом режиме. Вроде всё понятно. Но есть еще одно условие. При отключении электроэнергии необходимо чтобы насос сам не включался независимо от положения поплавка. И еще. Какой ток потребляет катушка в магнитном пускателе? Это необходимо знать для подбора кабеля управляющей цепи. Ее длина около километра. Поэтому не хочется переплачивать за кабель. Профессионалов-электриков прошу извинить, если вопросы мои пустяцкие. Заранее спасибо за помощь.

Наш ответ:

Здравствуйте. Мы рекомендуем собирать ящик управления непосредственно возле двигателя насоса. Будет проще в обслуживании. Провода к датчику уровня выбрать две жилы по 1.5 мм. При таком сечении напряжение сигнала упадет не значительно. Схема управления одна из рекомендуемых с поплавковым устройством и концевым выключателем.

Питание цепей управления осуществляется напряжением 220 вольт. Имеется кнопочный пост СТАРТ/СТОП, само подхват выполнен на промежуточном реле Р. При нажатии кнопки ПУСК втягивается реле Р, контакт Р1 замыкается схема собирается в роботу, напряжение подалось на контакты поплавка, и уже в зависимости от его положения, работает пускатель КМ1. При отключении напряжения или нажатие кнопки СТОП питание на реле прекращается, и схема разбирается.
Недостаток этой схемы — слабое место, контакты концевого выключателя, они имеют ограниченный ресурс наработки и слабую надежность. Мы рекомендуем модернизировать данную схему управления электронным блоком управления насоса и трехжильным кабелем от датчика уровня. В бак погружаются три электрода из нержавеющей стали- общий; нижний; верхний уровень заполнения бака. На блок управления выводятся индикаторы состояния устройства. Достигая верхнего электрода схема выключает двигатель насоса, опускаясь ниже уровня нижнего уровня электрода, насос включается. Глубиной расположения электродов регулируется гистерезис работы насоса. То есть можно отрегулировать соотношение времени между работой насоса и простоем. Частое включение насоса сокращает ресурс двигателя.

Реле USR- 05 на схеме помечены места подключения реле. А1 фаза с контактов реле Р. А2 ноль с нулевой шины ящика управления. 16 релейный выход на схему управления пускателем двигателя насоса. Данная схема превосходит предыдущую в надежности, срок службы намного больше поскольку отсутствуют подвижные части в схеме датчика уровня. В схеме возможно использовать в качестве пускателя КМ1 —
пускатель ПМЛ 4100 на 63А.


В качестве промежуточного реле Р — Реле промежуточное МY3, 3А AC-220В:

Поплавок для насосов

Доброго времени суток уважаемые читатели блога nasos-pump.ru

В рубрике «Принадлежности» разберем самый простой и, пожалуй, самый дешевый способ защиты насосного оборудования от «сухого хода» с помощью поплавкового выключателя или проще говоря поплавка Разработано великое множество разных способов управления насосами, но одним из самых простых и наиболее часто применяемых является поплавок. Основным преимуществом такого способа управления насосом является то, что поплавки одновременно используются и как датчик уровня воды, и как исполнительный элемент управления насосом Они устанавливаются в накопительных емкостях, резервуарах, баках, колодцах для управления бытовыми и промышленными насосами водоснабжения, канализации и водоотведения. В одной емкости может устанавливаться несколько поплавков и выполнять они могут разные функции: управление основным насосом, управление вспомогательным насосом, аварийный датчик уровня, датчик перелива. Их использование в данных системах позволяет обеспечить защиту насосного оборудования от работы в режиме «сухого хода», а при наполнении различного рода емкостями поплавковый выключатель обеспечивает защиту от перелива. Поплавки для насосов бывают двух видов легкие, например: (IGD 2/S, IGD 5/S, IGD 10/S) и тяжелые (MAC/3, MAC/5-5S). Легкие преимущественно используются в системах водоснабжения и водоотведения, а тяжелые для дренажных, фекальных (канализационных), дождевых стоков. Поплавки поступают в продажу с длиной кабеля 2, 3, 5 и 10 метров в зависимости от модели.

Устройство и конструкция

Поплавок состоит из плавающего пластикового корпуса (Поз 1) на фото.

Внутри корпуса находится электрический переключатель (Поз. 2), рычаг при помощи которого происходит переключение контактов переключателя (Поз. 3) и стальной шарик Поз. 4) который при изменении положения поплавка изменяет положение рычага. От переключателя выходят кабель с тремя проводами (обычно это коричневый, синий и черный цвета): один общий и два от нормально закрытого и нормально открытого контактов переключателя (Рис.1).

Читать еще:  Самозажимной выключатель как достать провод

Электрическая схема поплавка

Цепь замкнута между черным и синим проводами, когда поплавок находится в нижнем положении. Если поплавок находится в верхнем положении то замкнуты контакты между черным и коричневым проводами. В каждом случае, провод который не используется в схеме подключения, должен быть за изолирован. Следует обратить внимание на то, что подводящий кабель должен быть влагостойким, а сама пластиковая коробка – герметична. Кабельный вывод герметизируется механическим уплотнением и оснащен надежным приспособлением для снятия в кабеле механических напряжений. Изолированная полость кабельного ввода заполнена полимерной смолой, исключающей проникновение внутрь влаги. Благодаря химическим свойствам и термостойкости корпуса и оболочки кабеля из термопластичной резины, поплавковый выключатель обладает стойкостью к воздействию спиртов, мочевой кислоты, фекальных вод, жидких масел, бензина, фруктовой кислоты и т.п. Поверхность пластикового корпуса не имеет пор, поэтому исключается возможность прилипания к ней различных загрязнений, а песок, бумага и прочие твердые включения соскальзывают с нее, никак не влияя на плавучесть поплавкового выключателя.

  • Напряжение сети, В — 220 ± 10%;
  • Максимальный коммутируемый ток, А:
  • 8А – для реактивной нагрузки (насосы, вентиляторы, компрессоры и т. п.);
  • 10А – для активной нагрузки (пускатели, выключатели, тэны, лампы и т. п.);
  • Диапазон рабочих температур: 0-60°C;
  • Защита:IP 68.

Существует несколько способов монтажа поплавковых выключателей для насосов. Перед монтажом необходимо убедится, что ток, потребляемый насосом, меньше чем максимально допустимый ток, указанный в технических характеристиках на данный тип поплавка. Наиболее простой и быстрый способ — это монтаж в емкости, используя поплавок с кабелем и специальное грузило, идущее в комплекте. Грузило надевается на кабель, экспериментальным путем определяется длина плеча свободного хода поплавка. При помощи защелки грузило фиксируется на кабеле. Затем сам кабель надежно фиксируется на наружной стороне емкости. Производится электрическое подключение поплавкового выключателя к насосу и на этом, собственно, монтажные работы закончились.

Монтаж поплавка для насосов на подводящем кабеле можно выполнять лишь тогда, когда нет опасности, что поплавковый выключатель зацепится или зависнет внутри емкости и когда в емкости находится только один поплавок.

Если в емкости будет монтироваться несколько поплавков, то они монтируются на специальную штангу. Роль штанги обычно выполняет кусок пластиковой трубы, установленной и надежно закрепленной в емкости. Затем на трубу монтируются поплавки, которые выставляются, регулируются и разносятся по длине штанги так, чтобы не мешали друг другу выполнять свои функции. Кабели, идущие от поплавковых выключателей, крепятся к штанге при помощи хомутов. Количество поплавковых выключателей зависит от числа насосов или от типа и количества защитных устройств и применяемых пультов управления. Иногда для надежной работы поплавковых выключателей может возникнуть необходимость использовать несколько штанг.

Как, сколько и в каком месте монтировать поплавковые выключатели каждый раз определяется индивидуально на месте монтажа или согласно проекту.

Принцип работы поплавка для насосов

Рассмотрим несколько вариантов применения поплавковых выключателей и принципов его работы:

  1. Система водоснабжения, наполнение и опорожнение емкости бака резервуара.
    • Поплавок отключит насос, наполняющий емкость, когда всплывет, (емкость будет полная) и снова его включит, когда опустится на дно (емкость будет пустая);
    • Поплавковый выключатель включит автоматическую станцию водоснабжения , когда он находится на поверхности (заполненная емкость) и выключит станцию, когда опустится на дно (емкость пустая):
    • Поплавок даст команду на закрытие клапана или задвижки с сервоприводом, когда поднимется на поверхность (емкость будет полная) и откроет клапан или задвижку когда опустится на дно (емкость пустая);
    • Поплавковый выключатель даст команду на диспетчерский пункт или оператору, когда поднимется на поверхность (емкость будет полная) и просигнализирует о недостатке воды, когда опустится на дно (емкость будет пустой).
  2. Система канализации (фекальная или канализационная яма).
    • Поплавок включит фекальный насос, когда он поднят вверх (заполненная емкость) и выключит насос, когда опустится на дно (емкость пустая).
  3. На один поплавок можно подключить два насоса: один насос наполняет емкость, когда поплавок находится в нижнем положении, второй насос в это время не работает, в верхнем положении поплавка работает второй насос, который выкачивает емкость, а насос, который наполняет емкость, в это время не работает. Данная схема использования поплавкового выключателя не очень эффективна, так как возможны перебои с поставкой воды, на время когда идет наполнение емкости.
Читать еще:  Выключатель автоматический вакуумного выключателя

Схемы подключения поплавкового выключателя

На рис. 2, 3 приведены схемы подключения поплавка к однофазным и трех фазным насосам.

Схема электрических подключений насоса и поплавка

Подключение трех фазного двигателя

Эксплуатация, обслуживание и ремонт

Поплавки для насосов при соблюдении условий эксплуатации работают долго и надежно. Если поплавковый выключатель используется в системе водоснабжения или водоотведения, то в периодическом техническом обслуживании он не нуждается. Когда поплавок используется в фекальных или канализационных ямах, то необходимо хотя бы раз в месяц промывать поплавок и насос от загрязнений с помощью струи воды под давлением, для исключения залипания или прилипания поплавка к насосу или напорной трубе. В случае выхода поплавкового выключателя из строя (подгорание контактов, попадание влаги внутрь поплавка, повреждение изоляции кабеля) ремонту они не подлежат, а требуется их замена. Замену поплавкового выключателя необходимо производить в специализированных сервисных центрах.

KS 14 D

KS 14 D

Поставляется под заказ

Код ТМЭ: 33530

Для того, что бы заказать интересующую вас продукцию, отправьте заявку по электронной почте на адрес zakaz@rimos.ru .

В заявке в свободной форме укажите: реквизиты вашей организации (достаточно ИНН), наименование продукции, количество. Если у вас есть ограничения по срокам и ценам, рекомендуем указать их, наряду с прочими требованиями, пожеланиями и вопросами, которые у вас есть.

В ответ вы получите коммерческое предложение, содержащее все основные условия поставки.

Погружной дренажный насос

Обозначение

Например:Wilo-EMU KS 15 X
KSНасос для грязной воды
15Обозначение модели насоса
xИсполнения
Возможные исполнения:
EОднофазное подключение
ESОднофазное подключение + поплавковый выключатель
DТрехфазный ток
DSТрехфазное подключение + поплавковый выключатель
DMSТрехфазное подключение + реле мотора + поплавковый выключатель
E0Однофазное подключение без штекера (открытый конец кабеля)
D0Трехфазное подключение без штекера (открытый конец кабеля)
GGКорпус мотора из серого чугуна
CeramАгрегат с покрытием Ceram
Exс допуском по взрывозащите
ZЦентральный напорный штуцер
HРабочее колесо высокого давления
MРабочее колесо среднего давления
nРабочее колесо низкого давления

Применение

Для перекачивания загрязненной воды с содержанием инородных частиц макс. Ø 45 мм (в зависимости от типа)

  • из котлованов, водоемов и шахт
  • из затопленных подвалов
  • в фонтанах

Особенности/преимущества продукции

  • Долгий срок службы
  • Высокая безопасность эксплуатации
  • Возможна работа с подсосом воздуха
  • Подходит для эксплуатации в равномерном режиме
  • Простое управление

Технические характеристики

    Подключение к сети: 1

230 В, 50 Гц или 3

400 В, 50 Гц

  • Класс защиты: IP 68
  • Макс. глубина погружения 12,5 м
  • Температура перекачиваемой среды: 3 ‐ 40 °C
  • Длина кабеля: 10 м/20 м
  • Свободный проход: 5 — 45 мм (в зависимости от типа)
  • Напорный патрубок: G 1¼, G 2, G 2½, G 3, G 4, G 6 (в зависимости от типа)
  • Оснащение/функции

    • Готовы к подключению
    • Термический контроль мотора
    • Охлаждающий корпус (в зависимости от типа)
    • Разъемный соединительный кабель

    Описание/конструкция

    Погружной дренажный насос в качестве блочного агрегата для установки в погруженном и непогруженном состоянии, а также для стационарной установки в непогруженном состоянии.

    Спуск с напорной стороны выполнен в качестве горизонтального или вертикального резьбового соединения. Для типов с горизонтальным напорным патрубком встроено колено 90 °, чтобы обеспечить вертикальный спуск. В качестве рабочих колес используются полуоткрытые рабочие колеса для канала со свободным проходом в 5…45 мм.

    В зависимости от типа используются моторы с сухим ротором или самоохлаждающиеся моторы в исполнении однофазного или трехфазного тока. Самоохлаждающиеся моторы заполнены маслом, моторы с сухим ротором имеют термический контроль и охлаждающий кожух. Взрывозащищенные агрегаты KS 5, KS 6 и KS 16 оснащены мотором с сухим ротором без охлаждающего кожуха. Все типы могут использоваться как в погруженном, так и непогруженном состоянии в равномерном режиме. За счет этого обеспечивается работа с подсосом воздуха.

    Для защиты моторов от попадания перекачиваемой среды имеется камера сжатия. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.

    Кабель снимается, длины кабеля имеются в четких интервалах по 10 м. Исполнение S оснащено поплавковым выключателем. Все типы оснащены штекером. Исполнения DMS оснащены приборами управления со встроенным реле мотора.

    Уплотнение со стороны перекачиваемой среды и мотора реализуется посредством скользящего торцевого уплотнения, не зависящего от направления вращения.

    Материалы

    • Корпус мотора: Al или EN-GJL 250 (независимый от типов или исполнения)
    • Корпус насоса: EN-GJL 250 (KS 220: Al)
    • Рабочее колесо: EN-GJL 250 (KS 220: абразит)
    • Вал: 1.4021
    • Уплотнение со стороны мотора: скользящее торцевое уплотнение в различных исполнениях материала
    • Уплотнение со стороны насоса: скользящее торцевое уплотнение SiC/SiC
    • Статические уплотнения: Viton

    Объем поставки

    Готовый к подключению насос с соединительным кабелем длиной 10 м (начиная от KS 24, 20 м) и штекером для однофазного или трехфазного тока, жесткая муфта Storz или GEKA, при необходимости колено с углом 90° для подключения вертикального напорного трубопровода, инструкция по монтажу и эксплуатации.

    Wilo-EMU KS

    Основная характеристика

    Гидравлическая характеристика

    Примечание: Характеристики согласно ISO 9906, приложение A

    Описание

    Полностью погружной дренажный насос для вертикальной установки в погруженном состоянии для перекачивания загрязненной или содержащей песок воды. Гидравлический корпус и рабочее колесо из серого чугуна, корпус мотора из алюминия. Вариант исполнения GG полностью выполнен из серого чугуна; по желанию заказчика на корпус может быть нанесено керамическое покрытие. Напорный патрубок с вертикальным патрубком напорного слива и муфтой Storz. Самоохлаждающиеся моторы с масляной камерой, в исполнении для однофазного или трехфазного тока, с кабелем длиной 10 м. Исполнение для однофазного тока со штекером, с защитным контактом и конденсатором, исполнение для трехфазного тока со штекером CEE. Уплотнение масляной камеры осуществляется с помощью двух скользящих торцевых уплотнений для обоих направлений вращения. Все типы в варианте исполнения S оснащены поплавковым выключателем. Серия без ограничений подходит для эксплуатации в режиме с подсосом воздуха.

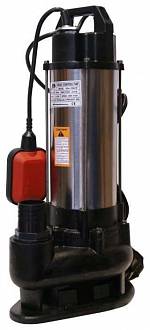

    LadAna VSm550F (кабель 10м) дренажный насос с поплавковым выключателем

    Погружные насосы серии VSm с автоматическим включением и отключением насоса при помощи поплавкового выключателя предназначены для перекачки грунтовых, канализационных и сточных вод. Рекомендуются для применения в промышленности, строительстве и т.д.

    Температура перекачиваемой воды: не более +35°С

    Максимальная глубина погружения: 10м

    Максимальный р-р твердых частиц в перекачиваемой жидкости: 30мм

    Асинхронный, пригодный для непрерывной работы, однофазный (220В/ 50Гц) со встроенным термозащитным приспособлением и трехфазный (380В/50Гц), n = 2900 об/мин.

    Степень защиты: IP58

    Класс изоляции: В

    Корпус насоса — чугун Корпус электродвигателя – нержавеющая сталь

    Рабочее колесо — чугун

    Механическое уплотнение – керамика-графит, кремний-карбид

    На всех моделях насосов серии VSm установлено двойное механическое уплотнение (со стороны насоса и со стороны двигателя). Между ними расположена масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды. На моделях с индексом «D» перед входом в диффузор на вал установлен трезубец, который не позволяет попадать в камеру насоса крупным частицам, тем самым исключая заклинивание рабочего колеса

    LadAna VSm550F (кабель 10м) дренажный насос с поплавковым выключателем: основные характеристики

    Погружные насосы серии VSm с автоматическим включением и отключением насоса при помощи поплавкового выключателя предназначены для перекачки грунтовых, канализационных и сточных вод. Рекомендуются для применения в промышленности, строительстве и т.д.

    Температура перекачиваемой воды: не более +35°С

    Максимальная глубина погружения: 10м

    Максимальный р-р твердых частиц в перекачиваемой жидкости: 30мм

    Асинхронный, пригодный для непрерывной работы, однофазный (220В/ 50Гц) со встроенным термозащитным приспособлением и трехфазный (380В/50Гц), n = 2900 об/мин.

    Степень защиты: IP58

    Класс изоляции: В

    Корпус насоса — чугун Корпус электродвигателя – нержавеющая сталь

    Рабочее колесо — чугун

    Механическое уплотнение – керамика-графит, кремний-карбид

    На всех моделях насосов серии VSm установлено двойное механическое уплотнение (со стороны насоса и со стороны двигателя). Между ними расположена масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды. На моделях с индексом «D» перед входом в диффузор на вал установлен трезубец, который не позволяет попадать в камеру насоса крупным частицам, тем самым исключая заклинивание рабочего колеса
