Какие бывают виды и типы автоматических выключателей в электрических сетях

Основное отличие этих коммутационных аппаратов от всех остальных подобных устройств состоит в комплексном сочетании способностей:

1. длительно поддерживать номинальные нагрузки в системе за счет надежного пропускания через свои контакты мощных потоков электроэнергии;

2. защищать работающее оборудование от случайно возникающих неисправностей в электрической схеме за счет быстрого снятия с него питания.

При нормальных условиях эксплуатации оборудования оператор может вручную коммутировать нагрузки автоматическими выключателями, обеспечивая:

разные схемы питания;

изменение конфигурации сети;

вывод оборудования из работы.

Аварийные ситуации в электрических системах возникают мгновенно и стихийно. Человек не способен быстро среагировать на их появление и принять меры к устранению. Эта функция возлагается на автоматические устройства, встроенные в выключатель.

В энергетике принято деление электрических систем по видам тока:

Кроме того, существует классификация оборудования по величине напряжения на:

низковольтное — менее тысячи вольт;

высоковольтное — все остальное.

Для всех типов этих систем создаются свои автоматические выключатели, предназначенные для многократной работы.

Цепи переменного тока

У этой категории выключателей существует огромный ассортимент моделей, выпускаемых современными производителями. Он классифицируется по напряжению сети и токовым нагрузкам.

Электрооборудование до 1000 вольт

По мощности передаваемой электроэнергии автоматические выключатели в цепях переменного тока условно подразделяют на:

2. в литом корпусе;

3. силовые воздушные.

Специфическое исполнение в виде небольших стандартных модулей с шириной кратной 17,5 мм определяет их название и конструкцию с возможностью установки на Din-рейку.

Внутреннее устройство одного из подобных автоматических выключателей показано на картинке. Его корпус полностью изготовлен из прочного диэлектрического материала, исключающего поражение человека электрическим током.

Питающий и отходящий провода подключаются на верхний и нижний клеммный зажим соответственно. Для ручного управления состоянием выключателя установлен рычаг с двумя фиксированными положениями:

верхнее предназначено для подачи тока через замкнутый силовой контакт;

нижнее — обеспечивает разрыв цепи питания.

Каждый из подобных автоматов рассчитан на длительную работу при определенной величине номинального тока (Iн). Если же нагрузка становится больше, то происходит разрыв силового контакта. Для этого внутри корпуса размещено два вида защит:

1. тепловой расцепитель;

2. токовая отсечка.

Принцип их работы позволяет объяснить времятоковая характеристика, выражающая зависимость времени срабатывания защиты от проходящего сквозь нее тока нагрузки или аварии.

Представленный на картинке график приведен для одного конкретного автоматического выключателя, когда зона работы отсечки выбрана в 5÷10 крат номинального тока.

При первоначальной перегрузке работает тепловой расцепитель, выполненный из биметаллической пластины, которая при увеличенном токе постепенно нагревается, изгибается и воздействует на отключающий механизм не сразу, а с определенной задержкой по времени.

Таким способом он позволяет небольшим перегрузкам, связанным с кратковременным подключением потребителей, самоустраниться и исключить излишние отключения. Если же нагрузка обеспечит критический нагрев проводки и изоляции, то происходит разрыв силового контакта.

Когда же в защищаемой цепи возникает аварийный ток, способный своей энергией сжечь оборудование, то в работу вступает электромагнитная катушка. Она импульсом за счет броска возникшей нагрузки выкидывает сердечник на отключающий механизм с целью мгновенного прекращения запредельного режима.

На графике видно, что чем выше токи коротких замыканий, тем быстрее происходит их отключение электромагнитным расцепителем.

По этим же принципам работает бытовой предохранитель автоматический ПАР.

При разрыве больших токов создается электрическая дуга, энергия которой может выжечь контакты. Чтобы исключить ее действие в автоматических выключателях используется дугогасительная камера, разделяющая дуговой разряд на маленькие потоки и гасящая их за счет охлаждения.

Кратность отсечек модульных конструкций

Электромагнитные расцепители настраиваются и подбираются под работу с определенными нагрузками потому, что при запуске они создают разные переходные процессы. Например, во время включения различных светильников кратковременный бросок тока из-за изменяющегося сопротивления нити накала может приближаться к трем кратам номинальной величины.

Поэтому для розеточной группы квартир и цепей освещения принято выбирать автоматические выключатели с времятоковой характеристикой типа «В». Она составляет 3÷5 Iн.

Асинхронные двигатели при раскрутке ротора с приводом вызывают бо́льшие токи перегрузок. Для них подбирают автоматы с характеристикой «С», или — 5÷10 Iн. За счет созданного запаса по времени и току они позволяют двигателю раскрутиться и гарантированно выйти на рабочий режим без излишних отключений.

В промышленных производствах на станках и механизмах встречаются нагруженные привода, подключенные к двигателям, которые создают более увеличенные перегрузки. Для таких целей применяют автоматические выключатели характеристики «D» с номиналом 10÷20 Iн. Они хорошо себя зарекомендовали при работе в схемах с активно-индуктивными нагрузками.

Кроме того, у автоматов есть еще три вида стандартных времятоковых характеристик, которые применяются в специальных целях:

1. «А» — у длинных проводок с активной нагрузкой или защит полупроводниковых устройств с величиной 2÷3 Iн;

2. «K» — для выраженных индуктивных нагрузок;

3. «Z» — у электронных устройств.

В технической документации у разных производителей кратность срабатывания отсечки для последних двух типов может немного отличаться.

Автоматические выключатели в литом корпусе

Этот класс устройств способен коммутировать бо́льшие токи, чем модульные конструкции. Их нагрузка может достигать величины до 3,2 килоампера.

Они изготавливаются по тем же принципам, что и модульные конструкции, но, с учетом повышенных требований к пропусканию увеличенной нагрузки, им стараются придать относительно маленькие габариты и высокое техническое качество.

Эти автоматы предназначены для безопасной работы на промышленных объектах. По величине номинального тока их условно делят на три группы с возможностью коммутации нагрузок до 250, 1000 и 3200 ампер.

Конструктивное исполнение их корпуса: трех- или четырехполюсные модели.

Силовые воздушные выключатели

Они работают в промышленных установках и оперируют токами очень больших нагрузок до 6,3 килоампера.

Это наиболее сложные устройства коммутационных аппаратов низковольтного оборудования. Они используются для работы и защиты электрических систем в качестве вводных и отходящих аппаратов распределительных установок повышенных мощностей и для подключения генераторов, трансформаторов, конденсаторов или мощных электродвигателей.

Схематичное изображение их внутреннего устройства показано на картинке.

Здесь используется уже двойной разрыв силового контакта и установлены дугогасящие камеры с решетками на каждой стороне отключения.

В алгоритме работы участвуют катушка включения, замыкающая пружина, мотор-привод взвода пружины и элементы автоматики. Для контроля протекающих нагрузок встроен трансформатор тока с защитной и измерительной обмоткой.

Электрооборудование выше 1000 вольт

Автоматические выключатели высоковольтного оборудования относятся к очень сложным техническим устройствам и изготавливаются строго индивидуально под каждый класс напряжения. Они используются, как правило, на трансформаторных подстанциях.

Читать еще: Виды исполнений вакуумных выключателей

К ним предъявляются требования:

относительной бесшумности при работе;

Нагрузки, которые разрывают высоковольтные выключатели при аварийном отключении, сопровождаются очень сильной дугой. Для ее гашения используются различные способы, включая разрыв цепи в специальной среде.

В состав такого выключателя входят:

Один из таких коммутационных аппаратов показан на фотографии.

Для качественной работы схемы в подобных конструкциях, кроме рабочего напряжения, учитывают:

номинальную величину тока нагрузки для надежной ее передачи во включенном состоянии;

максимальный ток короткого замыкания по действующему значению, который способен выдержать отключающий механизм;

допустимую составляющую апериодического тока в момент разрыва схемы;

возможности автоматического повторного включения и обеспечение двух циклов АПВ.

По способам гашения дуги во время отключения выключатели классифицируют на:

Для надежной и удобной работы они снабжаются приводным механизмом, который может использовать один или несколько видов энергий либо их сочетаний:

давления сжатого воздуха;

электромагнитного импульса от соленоида.

В зависимости от условий применения они могут создаваться с возможностью работы под напряжением от одного и до 750 киловольт включительно. Естественно, что они имеют разную конструкцию. габариты, возможности автоматического и дистанционного управления, настройку защит для безопасной эксплуатации.

Вспомогательные системы таких автоматических выключателей могут иметь очень сложную разветвленную структуру и размещаться на дополнительных панелях в специальных технических зданиях.

Цепи постоянного тока

В этих сетях тоже работает огромное число автоматических выключателей, обладающих разными возможностями.

Электрооборудование до 1000 вольт

Здесь массово внедряются современные модульные устройства, имеющие возможность крепления на Din-рейку.

Они успешно дополняют классы старых автоматов типа АП-50, АЕ и других подобных, которые закреплялись на стенках щитов винтовыми соединениями.

Модульные конструкции постоянного тока имеют такое же устройство и принцип работы, как их аналоги на переменном напряжении. Они могут выполняться одним или несколькими блоками и подбираются по нагрузке.

Электрооборудование выше 1000 вольт

Высоковольтные автоматические выключатели для постоянного тока работают на установках электролизного производства, металлургических промышленных объектах, железнодорожном и городском электрифицированном транспорте, предприятиях энергетики.

Основные технические требования к работе подобных устройств соответствуют их аналогам на переменном токе.

Ученым шведско-швейцарской компании ABB удалось разработать высоковольтный выключатель постоянного тока, сочетающий в своем устройстве две силовые конструкции:

Он получил название гибридного (HVDC) и использует технологию последовательного гашения дуги сразу в двух средах: гексафторида серы и вакуума. Для этого собрана следующее устройство.

На верхнюю шину гибридного вакуумного выключателя подводится напряжение, а с нижней шины элегазового — снимается.

Силовые части обоих коммутационных устройств соединены последовательно и управляются своими индивидуальными приводами. Чтобы они одновременно работали создано устройство управления синхронизированных координатных операций, которое передает команды на управляющий механизм с независимым питанием по оптоволоконному каналу.

За счет применения высокоточных технологий разработчикам конструкции удалось достичь согласованности действий исполнительных механизмов обоих приводов, которая укладывается в промежуток времени менее одной микросекунды.

Управление выключателем происходит от блока релейной защиты, встроенного через ретранслятор в линию электропередачи.

Гибридный выключатель позволил значительно повысить эффективность составных элегазовых и вакуумных конструкций за счет использования их совместных характеристик. При этом удалось реализовать преимущества перед другими аналогами:

1. способность надежно отключать токи КЗ при высоковольтном напряжении;

2. возможность небольшого усилия для проведения коммутаций силовых элементов, которая позволила значительно уменьшить габариты и. соответственно, стоимость оборудования;

3. доступность выполнения различных стандартов для создания конструкций, работающих в составе отдельного выключателя или компактных устройств на одной подстанции;

4. способность устранять последствия быстро возрастающего восстанавливающегося напряжения;

5. возможность формирования базового модуля для работы с напряжениями до 145 киловольт и выше.

Отличительная черта конструкции — способность разрывать электрическую цепь за 5 миллисекунд, что практически невозможно выполнять силовыми устройствами других конструкций.

Гибридное устройство выключателя отмечено в числе десяти лучших разработок за год по версии технологического обзора МТИ (Массачусетского технологического института).

Подобными исследованиями занимаются и другие производители электротехнического оборудования. Они тоже добились определенных результатов. Но компания АВВ опережает их в этом вопросе. Ее руководство считает, что при передаче электроэнергии переменного тока происходят ее большие потери. Их значительно можно снизить, используя цепи высоковольтного постоянного напряжения.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

Типы автоматов abb

Что такое Типы автоматов abb

Безопасная и полноценная работа приборов питающихся от электрической сети зависит от автоматических выключателей. Именно они контролируют токовые нагрузки, и в случае опасного и высокого для устройства тока, автоматы разрывают электрическую цепь. Как видно из самого названия, автоматические выключатели работают без помощи человека, они автоматически выключаются в случае замыкания или высокой нагрузки, а затем их снова можно включить. Эта возможность делает их более удобными перед предохранителями, которые после перегрузки тока нужно менять.

Классификация типы автоматов abb

Типы автоматов abb должен каждый выбирать исходя из своих потребностей. Так же стоит обращать внимание на количество полюсов, токовых ограничений и т.д. Чтоб купить правильный тип автоматов abb, нужно знать их характеристики и классификацию.

Виды типов автоматов abb

В зависимости от типа автоматов abb они могут быть:

С одним полюсом . Простые в конструкции и имеют вход и выход. Этот тип автоматов abb разрывает питание фазы, а нулевой провод находится в питании, потому он не обеспечивает качественную безопасность при отключении.
С одним полюсом и нейтралью;
С двумя полюсами. Если купить такие типы автоматов abb, тогда можно не переживать о своей безопасности, ведь они отключают полностью ток.
Трехполюсные. Широко применяются в сетях с тремя фазами, в основном это на заводах для работы электрических двигателей. Используются так же и в частных домах, но если имеется трехфазная сеть.
3- х полюсные с нейтралью;
Четырехполюсные. Защищают трехфазную сеть, от которой идут четыре провода.

Для того чтобы автомат срабатывал при неполадках, в его конструкции есть электромагнитный и тепловой расцепитель. Электромагнитный — разрывает цепь при коротких замыканиях, тепловой же, разъединяет цепь, при больших нагрузках на провод.

Особенности типов автоматов abb

Для того чтоб приборы не сгорали, или не отключались при «ложных» перебоях в сети, изобретатели автоматов создали маркировку на устройствах. В зависимости от букв, которые на автоматах, можно купит тип автоматов abb, для своих потребностей. К примеру, если ток длится больше 10 секунд, на 5 единиц больше номинального, то происходит отключения цепи. Тоесть, эти буквы, означают при каких условиях, и через какое время им разрывать цепь.

Читать еще: Установочный блок для розеток выключателей

Почему типы автоматов abb

Типы автоматов abb, имеют маркировки с буквами B, C, D.

Для защиты проводки в доме, холодильника, телевизора, чайника и т.д., подходит тип автомата abb с этим обозначением. Они отключаются, от 5 до 20 сек при номинальном токе до 5. Цена такого типа автомата abb вполне доступная.

Эта маркировка также подойдет для дома. Выключение происходит от 1-10 с, при этом номинальное значение тока в 10 раз больше.

Используется в промышленной сфере. Обозначение такой маркировкой говорит о том, что этот тип автомата abb, защищает электрические двигатели с большой мощностью и допускают превышение тока в 14 раз.

Преимущества типов автоматов abb

Благодаря появлению различных типов автоматов abb, защитить свое жилище, свои приборы от перегрузки в сетях, может каждый человек. При этом цена на типы автоматов abb, доступна многим. Не стоит экономить на безопасности своего дома и электрических приборах, ведь купить типы автоматов abb, можно везде.

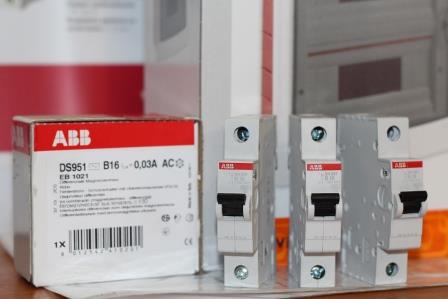

Автоматические выключатели ABB — виды, отличия серий, преимущества

Не так давно у отечественных специалистов-электриков очень высоко ценились автоматы АВВ серии S263, завоевавшие себе популярность благодаря своим высоким характеристикам, качеством, надежностью, и при этом сравнительно невысокой ценой. Однако на данный момент компания-производитель прекратила выпуск этой модельной серии, заменив ее более новой моделью ABB S200 из серии System pro M. Что стоит ожидать от новинки и в чем ее существенные отличия от предшественника, а также какие еще модели входят в известную серию System pro M?

На эти вопросы мы и постараемся дать ответы.

Преимущества автоматов АВВ

Несмотря на высокую техническую оснащенность автоматов АВВ S263, производитель уверяет, что новая модель ABB S200 имеет ряд существенных преимуществ как в сравнении со старой серией, так и в сравнении с аналогичной продукцией сторонних производителей:

в новой серии было использовано уникальное инновационное решение: 2-хнаправленная клемма цилиндрической формы, наличие которой позволило обеспечить эффективное подключение к клеммам оборудования как одновременно двух проводов, так и шины и одного провода. Благодаря такой инновации при сборке щитов упрощается процесс создания перемычек в рядах din-реек;
сорвать резьбовое соединение в клемме, воздействуя на него отверткой, гарантированно невозможно;
в автоматах АВВ обеспечивается возможность установки шины для разводки как в верхней, так и в нижней части;

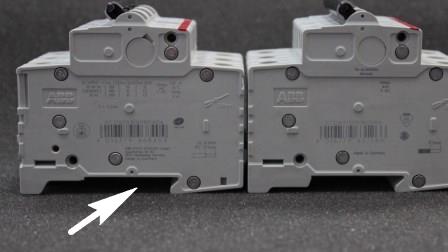

когда шина монтируется снизу, то имеется возможность снятия автомата даже со средины дин-рейки, без необходимости снятия соседних модулей;
габариты нового устройства стали еще более компактнее, что позволило еще больше освободить свободного места для разводки;
в комплекте с автоматом S200 производитель предлагает богатый ассортимент дополнительных аксессуаров (сигнальные контакты, расцепители, привод дистанционного управления, и пр.).

Вступление

Ассортимент автоматов АВВ серии System pro M

Однополюсные автоматы АВВ используются в тех случаях, когда необходимо создать коммутацию электропотребителям, подключенных к однофазной сети, а также электроцепи постоянного тока. Однополюсные автоматы представлены моделями с номиналами от 0,5А до 125А, отключающей способностью 4500А – 25кА с учетом типа исполнения автомата. Свойства отключения автомата подразделяются на характеристики типов B,C,D,Z,K.

Двухполюсные автоматы. Область применения двухполюсных автоматов – коммутация электропотребителей двухфазных электросетей, электроцепей типа «фаза+ноль», а также цепей постоянного тока. Модели двухполюсных автоматов могут иметь номиналы от 0,5А до 125А. Отключающая способность и характеристика отключения двухполюсных автоматов идентичны характеристикам, описанным для однополюсных автоматов.

Трехполюсные автоматы ABB общего использования необходимы для организации защиты различных видов электрооборудования, в том числе и электродвигателей, от таких негативных явлений в электросети, как: короткие замыкания, перегрузки и снижение напряжения. Данный вид автоматов может использоваться для включения в ручном и автоматическом режиме, или же отключения в ручном режиме электропотребителей, находящихся под нагрузкой. Трехполюсные автоматы находят свое применение, преимущественно, в электроцепях переменного тока, предназначенных для электрообеспечения трехфазных нагрузок.

Четырехполюсные автоматы. Область применения данных моделей идентична предназначению трехфазных автоматов, то есть эта защита электрооборудования и электродвигателей от КЗ, перегрузок и существенных снижений тока в сети. Уникальностью четырехполюсных автоматов является возможность встраивания расцепителей в один или несколько полюсов.

Два назначения автоматических выключателей АББ

Автоматические выключатели abb выполняют в электрической цепи два назначения.

Первое назначение, прерывать (отключать) электрическую цепь в случае возникновения перегрузки, то есть, превышения расчетных норм потребления электроэнергии. Такое превышение называется перегрузка и сопровождается перегрузка сильным повышением температуры электропроводки. Как следствие, начинается плавление изоляции электрических кабелей и возможность возгорания.

Момент отключения цепи от питания, называется срабатыванием устройства.

В автоматическом выключателе ABB решет задачу автоматического отключения при перегрузке, тепловой расцепитель выключателя. По механике срабатывания, отключение происходит из-за нагрева пластины из биометалла, которая меняет свою форму при нагреве.

Процесс перевода устройства из аварийного режима (отключение) в рабочий режим, называется взводом. Взвод выключателей ABB осуществляется механическим способом при помощи рычага (небольшого переключателя на корпусе устройсва).

Второе назначение автоматического выключателя это разрывать цепь электропитания при возникновении в цепи сверхтоков. Основное причиной появления сверхтоков, является короткое замыкание в цепи, крайне опасный аварийный режим, угрожающий жизни людей и животных.

Защиту от короткого замыкания решает электромагнитный расцепитель установленный в автоматическом выключателе. Взвод автоматического выключателя в рабочее положение, осуществялется после устранение неисправности, механическим способом, тем же рычагом взвода.

Стоит обратить внимание, что автоматические выключатели АББ, имеют большой запас аварийных срабатываний. С характеристиках выключателя указывается, сколько раз прибор может сработать без нарушения функциональности. Для выключателей abb количество таких циклов отключение/взвод исчисляется тысячами и указываются на корпусе устройства (4500, 6000, 10000).

Область применения автоматов АВВ

для коммутации и защиты электрооборудования, входящего в состав электросетей жилых зданий и помещений рекомендованы модели SH200L, обладающие отключающей способностью в 4,5кА;
для коммутации и защиты электросетей малых коммерческих помещений рекомендованы автоматы серии S200M, S200M, имеющие отключающую способность 10кА;
для коммутации промышленных электросетей рекомендованы устройства в специальном исполнении и с отключающей способностью в 25кА (модели S280UC, S290, S200, S200M, S200P);
для сетей коммерческих и промышленных объектов рекомендованы автоматы с максимальной отключающей способностью и специальными характеристиками (модели S200P, S290, S800).

Читать еще: Выключатель зажигания ваз 2109 схема проводов

Как монтируются автоматические выключатели АББ

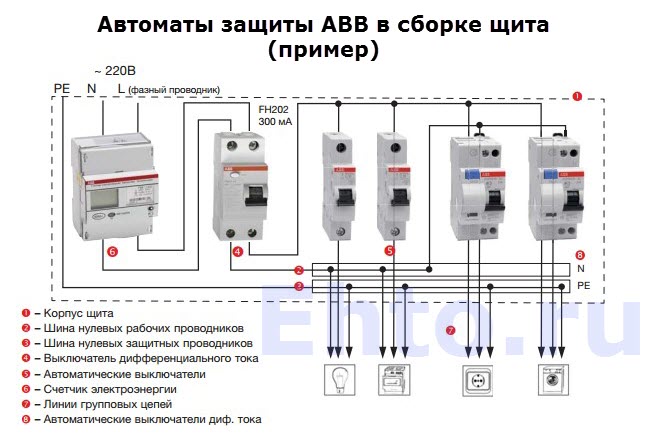

Установка (монтаж) автоматических выключателей АББ производится в распределительных щитах или электрических боксах. Устанавливаются выключатели (автоматы защиты) на специальные монтажные DIN рейки шириной 35 мм. Способ установки невинтовое защелкивание.

Как выбрать автомат abb

Автоматы защиты данной фирмы отличаются максимумом характеристик, вынесенным на корпус. Для потребительского выбора важны следующие характеристики устройства:

Тип срабатывания, буква C. Для розеточных групп и потребителей с умеренными токами пуска. Тип B для протяженных линий, тип D для трансформаторов и больших пусковых токов.
Номинальные токи. Это токи рабочей нагрузки, превышение которых вызовет срабатывание автомата. Линейка характеристик для abb автоматов (А): 6/10/16/20/25/32/40/50/63/80/100.

Особенности серий abb

При покупке рекомендую обратить внимание на следующее:

Выключатели серии М2хх, не имеют теплового расцепителя и защищают только от сверхтоков. Как следствие, при применении их в цепях электродвигателей нужно дополнительно применять тепловое реле.

Что нужно для монтажа

При монтаже выключателей abb в электрическом щите, для подключения к питанию рядом расположенных автоматов осуществляется при помощи перемычек или соединительными гребенками.

Для перемычек используются провода ПВ-3, штыревые или вилочные наконечники. Последние подходят не для всех типов автоматов.

Нормативы

Автоматические выключатели АББ соответствуют следующим нормативам:

ГОСТ Р 50345_2010 ;
ГОСТ Р 50030.2_2010

Автоматические выключатели АББ: особенности выбора и монтажа

Про автоматические выключатели АББ

Приоритетом в проектировании и монтаже электропроводки и электрических цепей, наряду с функциональностью и качеством, остается безопасность потребителя. Основное правило в решение этой задачи – в аварийных ситуациях осуществить автоматическое отключение цепи или прибора от электропитания до нанесения вреда здоровью или ущерба. Решают задачу безопасности, автоматические выключатели электрических цепей. В этой статье посмотрим автоматические выключатели abb, образцом качества и надежности.

Два назначения автоматических выключателей АББ

Автоматические выключатели abb выполняют в электрической цепи два назначения.

Момент отключения цепи от питания, называется срабатыванием устройства.

Защиту от короткого замыкания решает электромагнитный расцепитель установленный в автоматическом выключателе. Взвод автоматического выключателя в рабочее положение, осуществляется после устранение неисправности, механическим способом, тем же рычагом взвода.

Стоит обратить внимание, что автоматические выключатели АББ, имеют большой запас аварийных срабатываний. В характеристиках выключателя указывается, сколько раз прибор может сработать без нарушения функциональности. Для выключателей abb количество таких циклов отключение/взвод исчисляется тысячами и указываются на корпусе устройства (4500, 6000, 10000).
