Выключатель вву сэщ э 10 3150

Технические характеристики вакуумных выключателей ВВУ-СЭЩ-Э(П)3-10

Наименование выключателя →

Параметр ↓

ВВУ-СЭЩ-П3-10-20/1000

ВВУ-СЭЩ-П3-10-20/1600

ВВУ-СЭЩ-П3-10-31,5/1600

ВВУ-СЭЩ -П-10-31,5/2000

ВВУ-СЭЩ -П-10-31,5/2500

ВВУ-СЭЩ-П-10-31,5/3/3150

ВВУ-СЭЩ -Э3-10-20/1000

ВВУ-СЭЩ-Э3-10-20/1600

ВВУ-СЭЩ-Э3-10-31,5/1600

ВВУ-СЭЩ -Э3-10-31,5/2000

ВВУ-СЭЩ -Э3-10-31,5/2500

ВВУ-СЭЩ -Э3-10-31,5/3150

Номинальное напряжение, кВ

10

Номинальный ток, А

1000

1600

1600

2000

2500

3150

1000

1600

1600

2000

2500

3150

Номинальный ток отключения, кА

Номинальный ток включения, кА

• эффективное значение
периодической составляющей

20

31,5

20

31,5

• амплитудное значение
Предельные сквозные токи, кА

52

80

52

• начальное действующее значение
периодической составляющей

20

31,5

20

31,5

52

80

52

80

Собственное время включения, мс, макс.

50

100

Собственное время отключения, мс

30

Ток потребления электромагнита
отключения, А, не более,

1,5/1,0

Ток потребления электромагнита включения, А, не более,

1,5/1,0

-/25

-/40

45/40

-/60

-/60

60/55

Ток потребления двигателя
заводки включающей пружины

1,5

Электромагниты отключения независимого питания (YAV)

По заказу

Электромагниты отключения с токами 3 или 5А (YАА)

По заказу

Время заводки включающей пружины
при min напряжении, с, не более

15

Ресурс выключателей по механической
стойкости, циклов включения-отключения

25000

10000

50000

10000

Ресурс выключателей по коммутационной
стойкости, циклов включения-отключения

Вакуумные выключатели ВВУ-СЭЩ Э(П)З-10-20/1000, ВВУ-СЭЩ Э(П)З-10-20/1600, ВВУ-СЭЩ П-10-31, 5(40)/1600(3150)

Выключатель ВВУ-СЭЩ-Э(П)3-10 состоит из трёх полюсов, привода и основания. Привод представляет отдельную конструктивную единицу, устанавливаемую на раму выключателя, что даёт возможность использовать выключатель в конструкциях, требующих раздельного расположения привода и полюсов. Приводы имеют механическую защёлку, удерживающую контакты выключателя во включенном положении и механизм свободного расцепления, обеспечивающий выполнение операции «Отключение» независимо от положения остальных элементов привода.

Выключатели, по требованию заказчика, могут комплектоваться приводами с органами управления:

электромагнитом включения (YAC) и электромагнитом отключения (YAT) на напряжение 220 и 110 В постоянного или 220 и 127 В переменного тока и дополнительно набором электромагнитов встроенных расцепителей:

электромагнитом отключения напряжения с питанием от независимого источника (YAV), номинальное напряжение 220 и 110 В постоянного или 220, 127 и 100В переменного тока;

электромагнитом отключения с номинальными токами 3 или 5 А переменного тока (YAA).

5 лет с момента ввода в эксплуатацию, но не более 7 лет с момента отгрузки.

Конструктивные особенности и преимущества вакуумных выключателей ВВУ-СЭЩ-10

Конструктивной особенностью выключателя является его универсальность – возможность установки электромагнитного или пружинно-моторного привода.

Возможность ручного включения выключателя под нагрузку при отсутствии оперативного питания (только для пружинно-моторного выключателя).

Нечувствительность к просадкам напряжения, в том случае, когда выключатель выключает короткозамкнутую линию.

Легко встраивается в различные типы КСО и КРУ.

Высокий коммутационный ресурс.

Для лучшего теплоотвода в полюсе ВВУ-СЭЩ-10 использован эффект естественной конвекции. На выключателе с номинальным током до 1000 А нет необходимости устанавливать теплоотводящие радиаторы, соответственно конструкция получилась более дешевой и надежной.

Выключатель имеет механизм поджатия контактов, не требует дополнительных регулировок на протяжении всего срока службы (также в случае износа контактов).

Наличие счетчика числа циклов срабатывания выключателя.

Наличие индикации положения выключателя – включен/отключен, пружинный привод готов/не готов к работе.

Компоновка выключателей с обычным и фронтальным расположением полюсов; расположением размещения трёх полюсов и привода в линию, раздельным размещением выключателя и привода на разных уровнях, например, в КСО.

Наличие встроенных в привод выключателя расцепителей.

Единый конструктив для всех типов выключателей, выключатели с электромагнитным и пружинно-моторным приводом имеют одинаковые присоединительные размеры, выключатели на номинальные токи 1000 А, 1600 А, номинальные токи отключения 20 кА, 31, 5 кА имеют одинаковые габаритные размеры.

Вакуумная камера нового поколения имеет ряд конструктивных особенностей и преимуществ:

Вакуумная камера нового поколения имеет уникальные технические характеристики — между контактами камеры создается аксиальное магнитное поле, что позволяет улучшить отключающие свойства.

Контакты конструктивно выполнены из нескольких различных материалов, в центральной части контакта использован материал обладающий высокой теплопроводностью и теплоемкостью, обладающей несколько большим сопротивлением по сравнению с материалом, расположенным в крайних частях поверхности контакта, за счет этого достигается оптимальное распределение электрического поля, что позволяет улучшить теплоотвод с контактов камеры.

Квалификационные испытания, проведенные в ГУП ВЭИ им.В.И.Ленина, показали надёжную работу выключателя при коммутации во всех требуемых режимах. Выключатели выполнили 100 циклов ВО при 100% значении номинального тока отключения, при этом время гашения дуги не превышало 10 мс и выгорание контактов ВДК составило 1, 0 мм.

Выключатели соответствуют требованиям ГОСТ 687 и ТУ 3414-054-00110473-2003.

Лучшее среди всех отечественных и зарубежных выключателей соотношение цена — качество.

Выключатели серии ВВУ-СЭЩ-Э(П)3-10-20(31,5)/1000(1600)У2. Ретрофит.

Выключатели серии ВВУ-СЭЩ-Э(П)3-10-20(31,5)/1000(1600)У2, а также выключатели на магнитной защёлке ВВМ-СЭЩ-3 сконструированы с учетом возможности их применения при модернизации КРУ различного типоисполнения, путём замены масляного выключателя.
Замена может быть в виде: — комплекта адаптации (для стационарного расположения выключателя или комплекта адаптации для выкатного элемента); — полностью собранного выкатного элемента.
В настоящее время разработаны и производятся:
— выкатные элемент для КРУ типов: СЭЩ-59; К-104; К-204; КМ-1; КМВ; КМ-1Ф; КРУН-6; К-47; К-49; КМ-1М; К-X; К-XII; K-XIII; КРУ-2-10; ШВВ; K-XXVI; K-37; КВВО-2; К-6У (К-VIу); 4НВП (4КВГ); КРУН-6(10)Л; КРУ-2-10 (с фиксатором); КРУ (экскаваторная); КРУ-2-10Э/Э; ШВМЭТ; К-IIIу; K-XXVII(3150А); КМ-1(3150А); К-XV(3150А); KРУ-10 (КВЭ-10, 3150А); К-33 (3150 А); КР-10-500 (3150 А); ST-7; SCI-1; RSW-10; КЭ-6(10); CSIM (узкий); К-2(03)
— комплекты адаптации на выкатные элементы для КРУ типов: К-X; К-ХII; K-XIII; K-XXVI; КРУ-2-10; К-37; КРУ-2-10 Э/Э; К-IIIу; K-Viy(К-6у); КВС-4; КРУЭ-6; КВП-6(10); КРУН-6(10)Л; Кр-3; К-34; КВС-07 (09) К-33 (3150 А); КРУ-2-10 (КВЭ-10, 3150 А); K-XXVII(3150 А); К-XV (3150А); Siemens 3 AF; Siemens (40 кА); RSW-10; B-200; К3-02; Merlin Gerin 35кВ; Fuji; Toshiba; SWMGS-6; AEG; RS (1600 А, 2500 А); SCI4
— комплектs адаптации для КСО и КРУ со стационарным расположением выключателя: КСО-2ХХ(-266, -285, -292); КСО-2У; КРН-III-10; КСО 1,6м (бетон); К-XI; КСО-35 кВ (бетон); ЯКНО; КСО-394; К-164 (3150 А); К-VII
Комплекты адаптации и выкатные элементы имеют все необходимые механизмы блокировок от ошибочных действий персонала и механизмы фиксаций.

Читать еще:  Как подключить выключатель двойного действия

Конструктивно модуль выключателя состоит из основания, включающего в себя сварную раму с валом выключателя, отключающей пружиной и масляным буфером, трёх полюсов и привода. По характеру конструктивной связи с приводом выключатели имеют отдельный привод, связанный механической передачей. Выключатели и привод имеют высокую степень унификации различных исполнений.

ВВУ-СЭЩ-20-20(31,5)/1600(2500) У2ВВУ-СЭЩ-10-50/4000
Выключатель ВВУ-СЭЩ-П(Э)-10-31,5(40)/3150ВВУ-СЭЩ-П(Э)-35-20(25)/1000(1600) У2

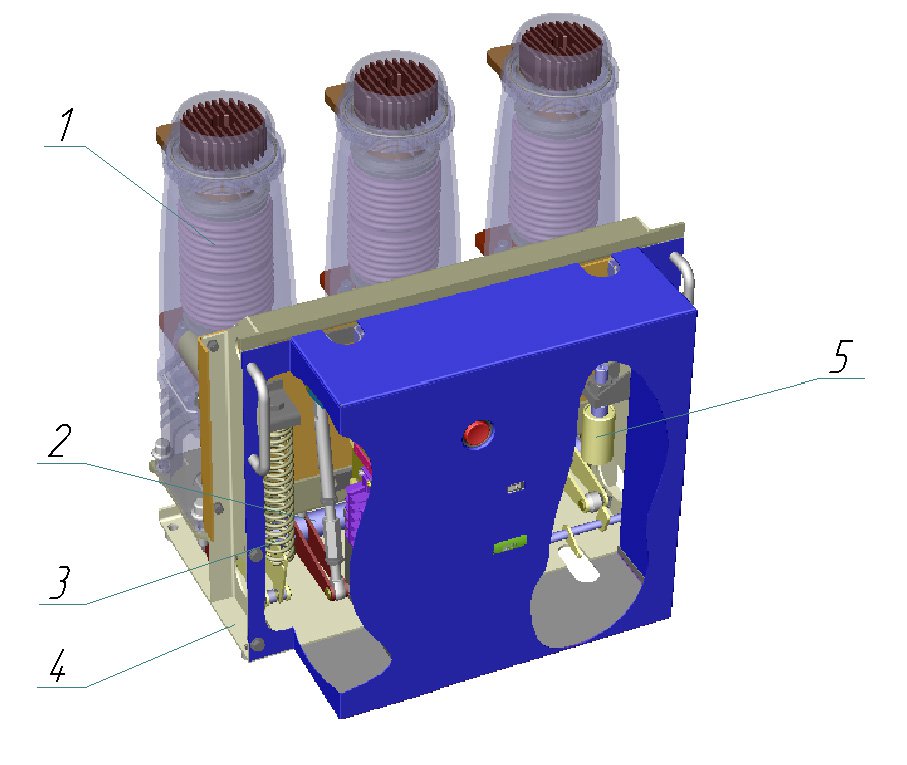

Вакуумный выключатель ВВУ-СЭЩ10-20/1600

1- Полюс; 2-вал выключателя; 3-отключающая пружина; 4-рама; 5-масляный буфер

Полюс выключателя состоит из разъёмного корпуса, включающего в себя вакуумную дугогасительную камеру (ВДК), токопроводящую пластину, гибкий токопровод, изоляционную тягу с механизмом дополнительного поджатия контактов ВДК. Кинематическая связь передачи движения подвижного контакта ВДК шарнирная.

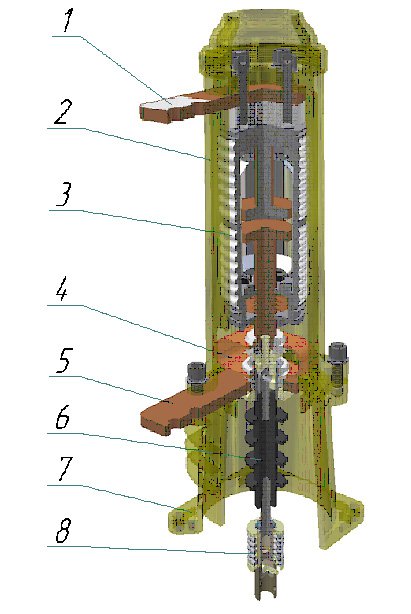

Полюс вакуумного выключателя

1,5-пластина; 2,7-корпус; 3-ВДК; 4-гибкий токопровод; 6-изоляционая тяга; 8-механизм поджатия.

Привод выключателя по заказу может быть установлен или электромагнитный, который преобразует электромагнитную энергию магнитной системы в кинетическую энергию, или пружинно-моторный, использующий энергию предварительно взведенной пружины.

Достоинства пружинно-моторного привода общеизвестны, это:
— небольшая мощность питающей сети для взвода включающей пружины:
— при включении на К.З. выключатель не чувствителен к посадкам напряжения;
— возможность ручного взвода пружины включения;
— возможность включения выключателя в отсутствие напряжения на вторичных цепях.

Пружинно — моторный привод состоит из:
— однотипных механизмов включения и отключения c механическими защёлками;
— включающей пружины;
— механизма взвода включающей пружины;
— механизмов блокировок;

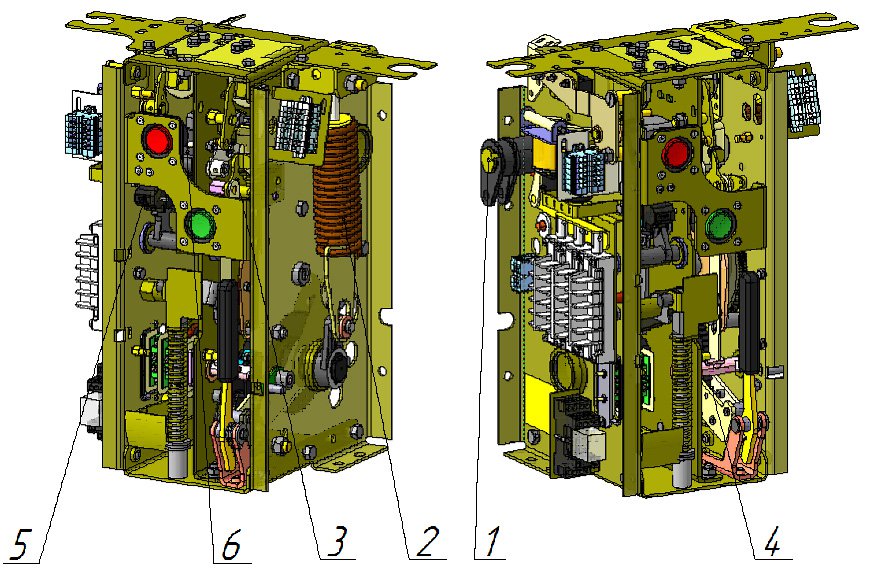

Пружинно-моторный привод

1- вал привода; 2- включающая пружина; 3- механизм включения; 4- механизм взвода включающей пружины; 5- счётчик операций; 6-механизм отключения.

Электромагнитный привод состоит из:
— механизма отключения с механической защёлкой;
— электромагнита включения;
— механизмов блокировок;

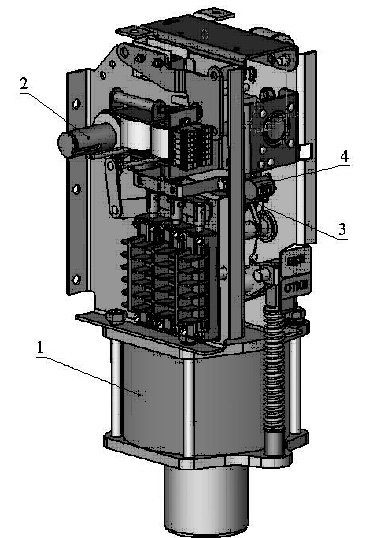

Электромагнитный привод

1- электромагнит включения; 2- вал привода; 3- механизм отключения; 4-счётчик операций.

Особенностью приводов, как электромагнитного, так и пружинно-моторного, является использование в конструкции механизма свободного расцепления.

Механизм отключения служит для:

Выключатель имеет электрическую блокировку от выполнения операций при оставшейся не снятой команде на включение.

Конструкция выключателей позволяет с незначительными переделками адаптировать их в КРУ и КСО на замену устаревших масляных выключателей.

Разработана конструкторская документация на унифицированный выкатной элемент, взамен масляных выключателей. ВК-10, для КРУ: К-47, К-59, К-49 и др.

В настоящее время разработаны и производятся следующие комплекты ретрофита:

выкатной элемент для КРУ типов: СЭЩ-59; К-104; К-204; КМ-1; КМВ; КМ-1Ф; КРУН-6; К-47; К-49; КМ-1М; К-XII; K-XXVI; K-XIII; K-XXVI (Ташэлектроаппарат); КРУ-2-10; ШВВ; ST-7; SCI-1; RSW-10; K-XXVII, КМ-1; К-XV; K-37; КЭ-10; КРУН-6(10)Л; К-6У; КВВО-2; VH(HL4); 4НВП (4КВГ); CSIM; КРУ 2-10 с НАМИ-10-95.

Универсальный выкатной элемент с ВВУ-СЭЩ-Э(П)3-10-20(31,5)/1000(1600) для К-47, 49, 59,104, 204, КМ-1Ф, 1, КМВ, КРУН-6(10) с педалью, нижней и верхней фиксациейВЭ К-XХVI с ВВУ-СЭЩ-Э-10-31,5/1600
ВЭ К-XIII с ВВУ-СЭЩ-П3-10-31,5/1600ВЭ К-XХVII с ВВУ-СЭЩ-Э-10-31,5/3150

Вакуумные выключатели с магнитной защелкой ВВМ-10 предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ. Выключатели используются для вновь разрабатываемых КРУ, а также для реконструкции шкафов КРУ, находящихся в эксплуатации.

ВВМ-СЭЩ-3-10-31,5/1600 А ВВМ-СЭЩ-3-10-20/1000 А

Применение в ВВМ «магнитной защелки» позволяет отказаться от изнашивающихся элементов внутри привода, выключатель не требует контроля механических параметров, обслуживания и замены деталей в течение всего срока эксплуатации. Аппарат обладает высоким коммутационным и механическим ресурсами. При потере оперативного питания от сети постоянного, выпрямленного или переменного тока, на которых способно функционировать устройство, выключатель можно отключить кнопкой ручного отключения. Малое потребление мощности, компактность и небольшой вес, а также абсолютная совместимость с любыми из существующих КРУ и КСО делают этот выключатель незаменимым для реконструкции и создания новейших распредустройств.
Выключатели управляются с помощью блоков управления, электрически связанных с выключателем и релейной аппаратурой подстанции.
Привод ВВМ-СЭЩ10 отличается тем, что в нем использованы постоянные магниты. Оперативное включение производится за счет тягового усилия электромагнита с постоянными магнитами, установленного на каждом полюсе. Оперативное отключение производится цилиндрической пружиной, установленной на каждом приводе выключателя, срабатывающей при подаче электрического импульса на отключение или механического воздействия, при ручном отключении.
Это решение позволило повысить надежность работы механизма удержания магнитной защелки во включенном положении, решить проблему самопроизвольного отключения. Вместе с тем габариты этого механизма были уменьшены, что позволило улучшить конструкцию тяговой изоляции и увеличить внешний путь утечки по изоляции.

Эти конструктивные изменения позволили расширить линейку выключателей на магнитной защелке. Теперь наряду с ВВМ-СЭЩ-10-20/1000 А появился аппарат с более высокими техническими параметрами — ВВМ-СЭЩ-10-31,5/1600 А.

Выключатель вву сэщ э 10 3150

Иван Засыпкин, менеджер по продажам электроаппаратов
Вячеслав Скубачевский, директор по продажам электроаппаратов
ЗАО «ГК «Электрощит» – ТМ Самара»

С 2003 года ЗАО «ГК «Электрощит» – ТМ Самара» занимается производством вакуумной коммутационной техники. За несколько лет компания стала одним из главных поставщиков вакуумных выключателей как на объекты электроснабжения промышленных предприятий, так и на КРУ-строительные заводы.

Выключатель ВВУ-СЭЩ-10 заслужил уважение в таких компаниях, как «Мосэнерго», «Смоленскэнерго», «ТНК ВР», «Транснефтепродукт», и многих других.
Сегодня ЗАО «ГК «Электрощит» – ТМ Самара» представляет рынку электротехники свою новую разработку – вакуумный выключатель на номинальный ток 3150 А. Новинка является единственным российским аппаратом с пружинно-моторным приводом. Преимущества пружинно-моторного привода общеизвестны – это малый ток потребления для завода пружины и возможность ручного включения. Последний пункт является во многих случаях очень важным для компаний, характеризующихся исключительными требованиями к надежности электроснабжения потребителей. Пружинно-моторный привод в выключателях ВВУ-СЭЩ, являющийся унифицированным для всех исполнений, показал себя как простой, надежный механизм.
Выключатель широко используется в ячейках производства ЗАО «ГК «Электрощит» -ТМ Самара» – К-68, К-61М в качестве вводного и секционного. ВВУ-СЭЩ выгодно отличается от западных аналогов доступной ценой, благодаря чему существенно снижается стоимость всей подстанции.
Уже проведена большая работа по адаптации выключателя в старых ячейках по программе «Ретрофит». Разработаны комплекты адаптации для КРУ типа K-XXVII, K-XV. При работе сохраняются и тщательно регулируются существующие блокировки. Это исключает риск случайного выкатывания выключателя во включенном положении. Аппарат оборудован счетчиком количества циклов включения-отключения и указателем положения выключателя, что позволяет заказчику повысить безопасность обслуживающего персонала и иметь точную информацию о коммутационном ресурсе эксплуатируемого оборудования.
Обладая большим штатом технических консультантов и конструкторов, ЗАО «ГК «Электрощит» – ТМ Самара» готово браться за выполнение сложных и нетиповых работ по установке своего оборудования в любых типах КРУ. Каждый заказчик вправе рассчитывать на консультацию наших высококвалифицированных специалистов по вопросам привязки и технического использования ВВУ-СЭЩ.
У многих заказчиков возникают проблемы с монтажом закупаемого оборудования. Заключая договоры на поставку оборудования, его доставку и монтаж с разными компаниями, покупатель очень часто теряет средства и время из-за несогласованности действий между компаниями, различных форм оплаты и отсутствия полной ответственности за оборудование. Обладая собственной дирекцией сервиса и всеми необходимыми лицензиями, ЗАО «ГК «Электрощит» – ТМ Самара» предлагает целый комплекс работ – от изготовления проекта до поставки оборудования и монтажа «под ключ». Гарантийное и сервисное обслуживание, а также наша полная ответственность при комплектных поставках позволяют решать все возникающие вопросы в кратчайшие сроки. Тем самым заказчик может обезопасить себя от различных проблем и сэкономить время и деньги.
На данный момент ЗАО «ГК «Электрощит» – ТМ Самара» выпускает вакуумные выключатели на всю линейку токов и напряжений. Аппараты с номинальным током до 3150 А и на ток отключения 31,5 кА прошли обязательную и добровольную сертификацию. Готовятся к сертификации исполнения выключателя на ток отключения 40 кА. Отдавая предпочтение тому или иному поставщику, заказчик должен помнить, что выбор одного типа выключателя и привода позволяет повысить безопасность электроснабжения.
Наш опыт использования ВВУ-СЭЩ-10 в собственных ячейках, опыт его применения при замене масляных аппаратов в старых ячейках, средства, которые были сэкономлены нашими заказчиками благодаря предотвращению аварий, – всё это дает возможность самым серьезным и решительным образом рекомендовать немедленное внедрение данного выключателя на объектах электроснабжения потребителей и во вновь проектируемых КРУ.

Читать еще:  Выключатели авв или легранд что лучше

ЗАО «Группа компаний «Электрощит» – ТМ Самара»

© ЗАО «Новости Электротехники»
Использование материалов сайта возможно только с письменного разрешения редакции
При цитировании материалов гиперссылка на сайт с указанием автора обязательна

Электрощит — ТМ Самара, ГК, ЗАО (Электрощит ТМ Самара, Группа компаний, Закрытое акционерное общество)

Продукция и услуги компании

Вакуумные выключатели

Назначение вакуумных выключателей серии ВВН-СЭЩ-35 (ВВН-СЭЩ-Э-35-25/1000, ВВН-СЭЩ-Э-35-25/1600, ВВН-СЭЩ-Э-35-31,5/1600, ВВН-СЭЩ-П-35-25/1000, ВВН-СЭЩ-П-35-25/1600 ВВН-СЭЩ-П-35-31,5/1600)

Выключатели предназначены для коммутации электрических цепей в нормальных и аварийных режимах в сетях трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 35 кВ для открытых или закрытых распредустройств. Во всех случаях установка выключателей серии ВВН-СЭЩ-35 допускается только по согласованию с предприятием-изготовителем.

Вакуумные коммутационные аппараты, к которым относятся вакуумные выключатели серии ВВН-СЭЩ-35, это передовая технология в аппаратостроении. В выключателях старого поколения для охлаждения и деионизации дуги, образующейся после разведения контактов, в качестве дугогасительной среды применяют масло, воздух или элегаз (SF6). Вакуумные выключатели выгодно отличаются от этих выключателейтем, что такой средой является просто вакуум.


Назначение вакуумных выключателей серии ВВУ-СЭЩ-10

Выключатели предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ. Выключатели используются для вновь разрабатываемых КРУ, а также для реконструкции шкафов КРУ, находящихся в эксплуатации. Во всех случаях установка выключателей серии ВВУ-СЭЩ-10 допускается только по согласованию с предприятием-изготовителем.


Назначение вакуумных выключателей серии ВВУ-СЭЩ-35 (ВВУ-СЭЩ-Э-35-20/1000; ВВУ-СЭЩ-Э-35-20/1600; ВВУ-СЭЩ-Э-35-25/1000; ВВУ-СЭЩ-Э-35-25/1600; ВВУ-СЭЩ-П-35-20/1000; ВВУ-СЭЩ-П-35-20/1600; ВВУ-СЭЩ-П-35-25/1000; ВВУ-СЭЩ-П-35-25/1600)

Выключатели предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 35 кВ.

Выключатели используются для вновь разрабатываемых КРУ, а также для реконструкции шкафов КРУ, находящихся в эксплуатации. Во всех случаях установка выключателей серии ВВУ-СЭЩ-35 допускается только по согласованию с предприятием-изготовителем.


Назначение вакуумных выключателей с магнитной защелкой ВВМ-СЭЩ-10

Выключатели предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ. Выключатели используются для вновь разрабатываемых КРУ, а также для реконструкции шкафов КРУ, находящихся в эксплуатации.

Выключатель ВВУ-СЭЩ-П-10-50 У2 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ.


Назначение вакуумных выключателей серии ВВУ-СЭЩ-П7-10-20/1000(630)

Выключатели предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ.

Выключатели ВВУ-СЭЩ-Э(П)3-10-20(31,5)/1000(1600)У2 ретрофиты сконструированы с учетом возможности его применения при модернизации подстанций с устаревшим оборудованием путём замены выключателя с помощью комплекта адаптации или замены выкатного элемента.

В настоящее время разработаны и производятся следующие комплекты ретрофита:
— выкатной элемент для КРУ типов: СЭЩ-59; К-104; К-204; КМ-1; КМВ; КМ-1Ф; КРУН-6; К-47; К-49; КМ-1М; К-XII; K-XXVI; K-XIII; K-XXVI (Ташэлектроаппарат); КРУ-2-10; ШВВ; ST-7; SCI-1; RSW-10; K-XXVII, КМ-1; К-XV; K-37; КЭ-10; КРУН-6(10)Л; К-6У; КВВО-2; VH(HL4); 4НВП (4КВГ); CSIM; КРУ 2-10 с НАМИ-10-95.
— комплекты адаптации на выкатные элементы КРУ: К-ХII; K-XXV; K-XIII; КРУ серии 2-10; К-37; КРУ2-10; КРУ 2-10 ЭЭ; К-III-У; RSW-10-1; Siemens 3 AF; Siemens 40 кА; Б 200; К-33; Штромберг; K-VIy; КВС-4; К3-02; КРУЭ-6 (экскаваторная); комплект адаптации для замены выключателя ВВМ-СЭЩ-2-10-20/1000 взамен масляного выключателя на тележки следующих типов: K-XII; K-XXVI; K-37; КРУ-2-10 (вал сверху); КРУ-2-10 (вал снизу); КВП-6
— комплект адаптации для ячеек серии: КСО-2ХХ; КСО-2УМ; КРН-III-10; КСО в бетонной оболочке шириной 1600 мм; К-XI; КСО шириной 2400 мм; КСО шириной 1500 мм; ЯКНО.

Одна и та же конструкция комплекта адаптации используется для всего ряда номинальных токов от 630 до 1600А и токов отключения до 31.5 кА и отличается только разным сечением токоведущих частей. Это стало возможным за счет унификации габаритных и присоединительных размеров выключателя ВВУ-СЭЩ ретрофит.

Комплекты выполнены с учётом требований безопасности и имеют все необходимые блокировки от ошибочных операций. Конструкторским отделом ведётся разработка новых комплектов адаптации ВВУ-СЭЩ ретрофит по мере поступления заказов и номенклатура комплектов постоянно пополняется.

Конструктивные особенности и преимущества вакуумных выключателей:

1. Конструктивной особенностью выключателя является его универсальность – возможность установки электромагнитного или пружинно-моторного привода.
2. Возможность ручного взвода пружин для включения выключателя под нагрузку при отсутствии оперативного тока (только для пружинно-моторного выключателя).
3. Нечувствительность к посадкам напряжения, в том случае, когда выключатель выключает короткозамкнутую линию.
4. Простота конструкции.
5. Высокая надежность.
6. Высокий коммутационный ресурс.
7. Для лучшего теплоотвода в полюсе ВВН-СЭЩ-35 использован эффект естественной конвекции. На выключателе с номинальным током до 1000 А нет необходимости устанавливать теплоотводящие радиаторы, соответственно конструкция получилась более дешевой и надежной.
8. Наличие счетчика числа циклов срабатывания выключателя.
9. Наличие индикации положения выключателя – включен/отключен, пружинный привод готов/не готов к работе.
10. Наличие встроенных в привод выключателя расцепителей.
11. Единый конструктив для всех типов выключателей, выключатели с электромагнитным и пружинно-моторным приводом имеют одинаковые присоединительные размеры.
12. Внутренняя поверхность камеры выключателя — ребристая. Это улучшает диэлектрические характеристики выключателя и уменьшает вероятность пробоя во внутренней поверхности полюса выключателя.
13. В блоке управления установлены нагревательные элементы — ТЭНы, которые нагреваются до температуры не более 80 градусов, что исключает вероятность возникновения пожаров и исключает возможность ожогов или случайного касания ТЭНов обслуживающим персоналом.

Вакуумная камера нового поколения имеет ряд конструктивных особенностей и преимуществ:

1. Вакуумная камера нового поколения имеет уникальные технические характеристики — между контактами камеры создается аксиальное магнитное поле, что позволяет улучшить отключающие свойства.
2. Контакты конструктивно выполнены из нескольких различных материалов. В центральной части контакта использован материал, обладающий высокой теплопроводностью и теплоемкостью. У него несколько большее сопротивление по сравнению с материалом, расположенным в крайних частях поверхности контакта. За счет этого достигается оптимальное распределение электрического поля, что позволяет улучшить теплоотвод с контактов камеры.
Квалификационные испытания, проведенные в ГУП ВЭИ имени В.И.Ленина, показали надёжную работу выключателя при коммутации во всех требуемых режимах. Выключатели выполнили 100 циклов ВО при 100% значении номинального тока отключения, при этом время гашения дуги не превышало 10 мс и выгорание контактов ВДК составило 1,0 мм.

Выключатели соответствуют требованиям ГОСТ 687 и ТУ 3414-054-00110473-2003.

Вакуумные выключатели с магнитной защелкой ВВМ-СЭЩ-10

1. Высокий коммутационный ресурс.
2. Высокий механический ресурс.
3. Не требуется проведения текущего и среднего ремонта.
4. Питание от сети постоянного, выпрямленного и переменного оперативного тока.
5. Малое потребление мощности по цепи оперативного тока.
6. Возможность отключения при потере оперативного питания.
7. Не требуется изменения существующих схем вторичной коммутации.
8. Совместимость с любыми существующими ячейками КРУ и КСО.
9. Допускается работа в любом пространственном положении.
10. Малые габариты и вес.
